Produktvorteile
- Optimiert für den Betrieb mit 24 V flexiblen LED-Lichtband
- Hervorragendes Preis-Leistungs-Verhältnis
- Schnelle und einfache Montage
- Gute Effizienz und Zuverlässigkeit
Anwendungsgebiete
- Voutenbeleuchtung, auch bei beengten Platzverhältnissen
- Für SELV-Installationen in Innenräumen
- Büros, Einkaufszentren, Krankenhäuser, Restaurants, Hotels
Produkteigenschaften
- Verfügbar in 30 W, 60 W, 120 W, 150 W, 200 W und 250 W
- Integrierte Kabelklemme für unabhängige Installation
- Lebensdauer: bis zu 50.000 h (bei max. tc Temperatur)
- Schutzart: IP20
- Versorgungsspannung: 220…240 V
- Betriebsfrequenz: 50/60 Hz
- Betrieb mit weniger als 60 V: Sicherheitskleinspannung (SELV)
- Reversibler Übertemperatur-, Überlast-, Kurzschluss- und Leerlaufschutz
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Netzstrom vor der Installation trennen.
- Gehäuse nicht öffnen.
TECHNISCHE DATEN
Elektrische Daten
Nennleistung 200,00 W
Nennausgangsleistung 200 W 1)
Nennspannung 220…240 V
Nennausgangsspannung 24 V 2)
Eingangsspannungsbereich 198…264 V
Eingangsspannung AC 198…264 V 3)
U-OUT (Arbeitsspannung) 24 V
Stromart Wechselstrom (AC)
Nennstrom 1300 mA
Nennausgangsstrom 0…10400 mA
Einschaltstrom 45.6 A
Ausgangsstromtoleranz +/- 5 %
Ausgangs-Rippelstrom (120 Hz) +/- 1.0 %
Netzfrequenz 50…60 Hz
Oberschwingungsgehalt < 10 % 4)
Netzleistungsfaktor λ ≥0,95 5)
EVG-Effizienz 93 % 6)
Geräteverlustleistung 15 W 7)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 3
Max. Anz. EVG an Sicherungsaut. 16 A (B) 3
Max. Anz. EVG an Sicherungsaut. 25 A (B) 5
Max. Anz. EVG an Sicherungsaut. 32 A (B) 7
Max. Anz. EVG an Sicherungsaut. 10 A (C) 3
Max. Anz. EVG an Sicherungsaut. 16 A (C) 6
Max. Anz. EVG an Sicherungsaut. 32 A (C) 12
Stoßspannungsfestigkeit (L/N – Erde) 2 kV
Stoßspannungsfestigkeit (L – N) 1 kV
Galvanische Trennung SELV
Betriebsfrequenz 50/60 Hz
Verlustleistung im Stand-By-Betrieb ≤0.5 W
1) Von 0 bis 200 W
2) Maximal 24 V
3) Zulässiger Spannungsbereich
4) Bei Vollast, 220…240 V, 50 Hz
5) Volllast bei 230 V
6) Bei Volllast und 230 V
7) Bei maximaler LED-Belastung von 200 W

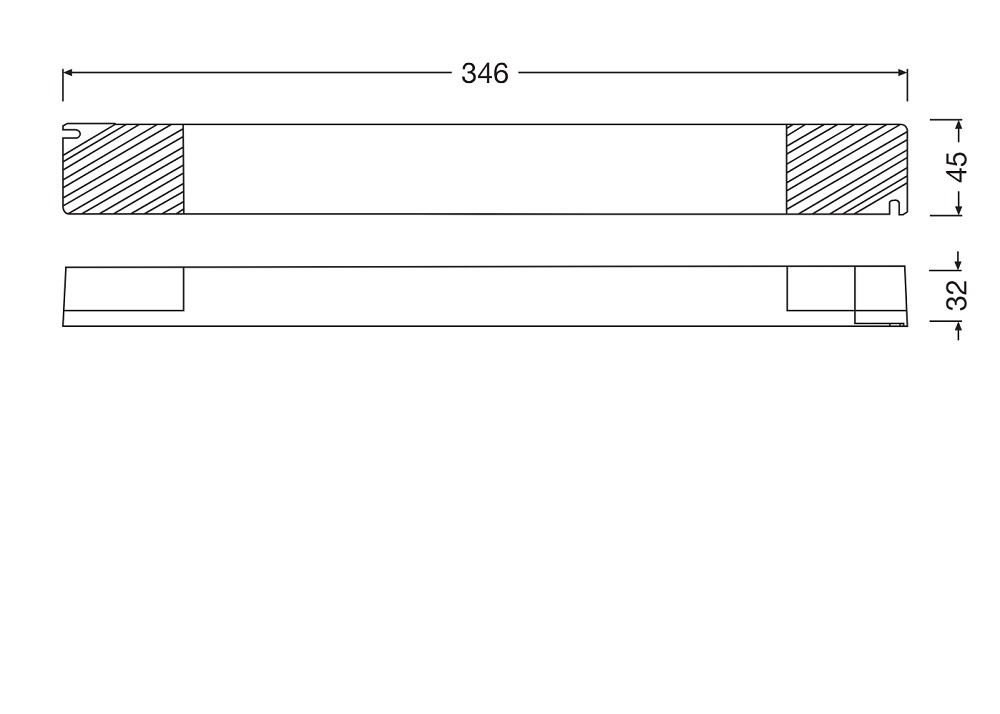

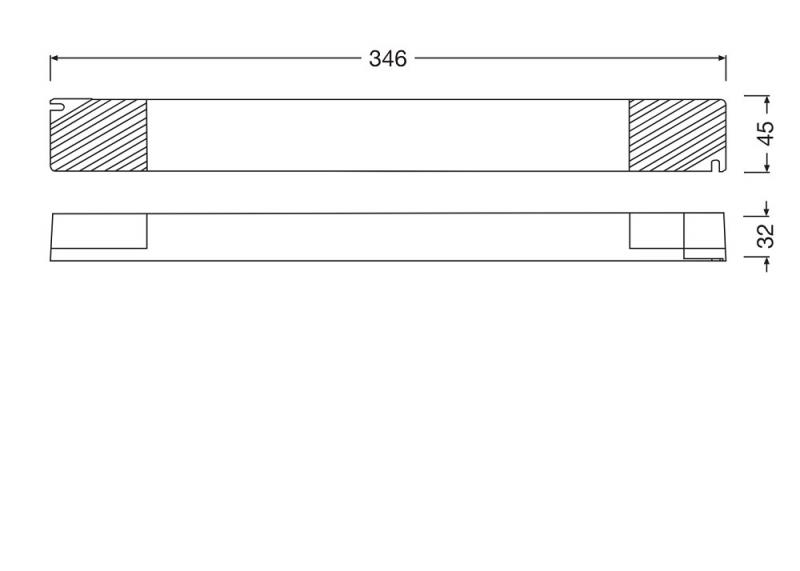

Maße & Gewicht
Länge 346,00 mm
Lochmaßabstand Länge 336 mm
Breite 45.00 mm
Höhe 32.00 mm
Leitungsquerschnitt eingangsseitig 0.5…1.5 mm²
Leitungsquerschnitt ausgangsseitig 0.5…1.5 mm²
Vorverdrahtet Nein
Abisolierlänge eingangsseitig 7…9 mm
Abisolierlänge ausgangsseitig 7…9 mm
Produktgewicht 564,00 g
Farben & Materialien
Produktfarbe Weiß
Gehäuse Kunststoff
Gehäusematerial Kunststoff
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+80 °C
Maximale Temperatur am Messpunkt tc 80 °C
Max. Gehäusetemperatur im Fehlerfall 85 °C
Betriebstemperaturbereich -20…+45 °C
Zulässige rel. Luftfeuchte beim Betrieb 20…90 %
Lebensdauer
EVG Lebensdauer 50000 h 1)
Anzahl der Schaltzyklen 25000
1) Bei maximaler Tc = 85 °C
Zusätzliche Produktdaten
Gekapselt Ja
Anmerkung zum Produkt Verfügbar ab Dezember 2025
Einsatzmöglichkeiten
Dimmbar Nein
Übertemperaturschutz Ja
Überlastschutz Ja
Kurzschlussschutz Ja
Leerlauffestigkeit Ja
Maximale Leitungslänge EVG/Lampe REM 0,8 m
Geeignet für Leuchten mit Schutzklasse II
Geeignet für Notlicht Nein
Anschlussart ausgangsseitig Schraubenloser Anschluss
