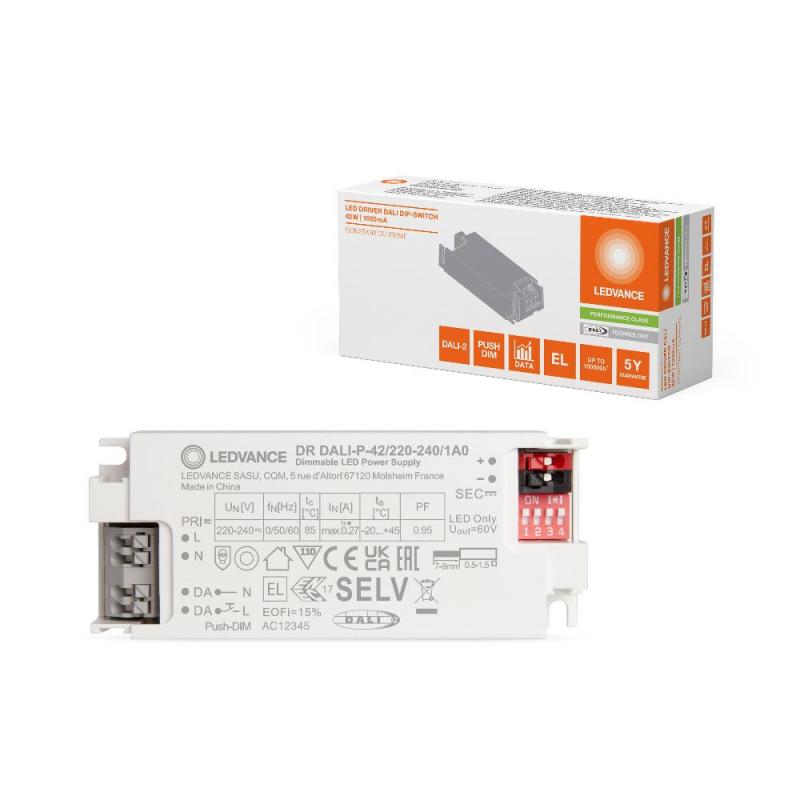

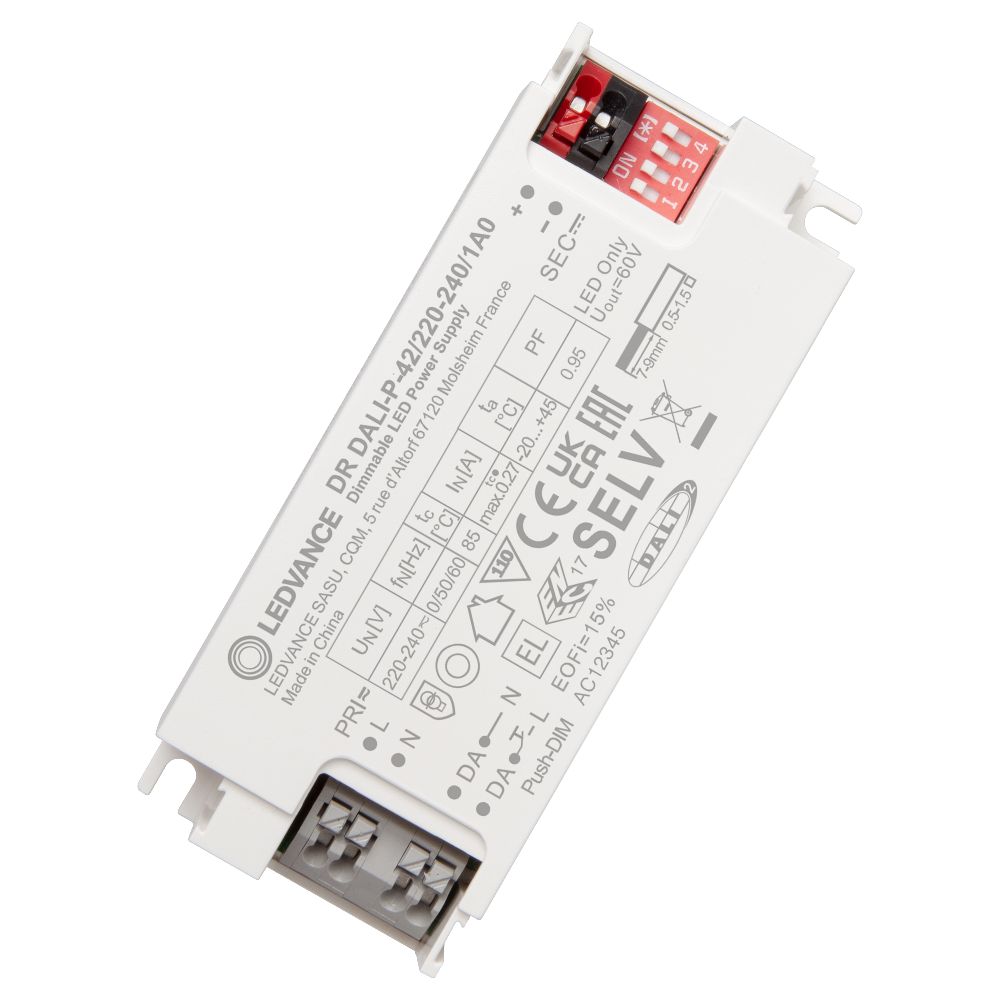

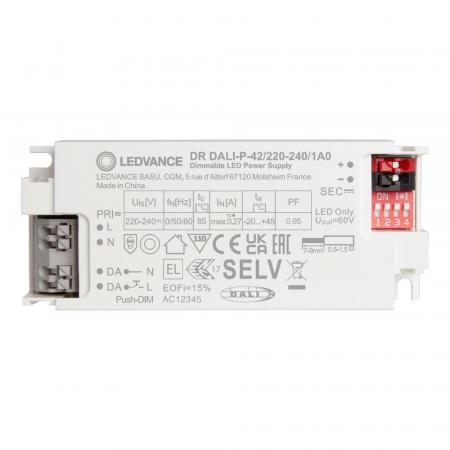

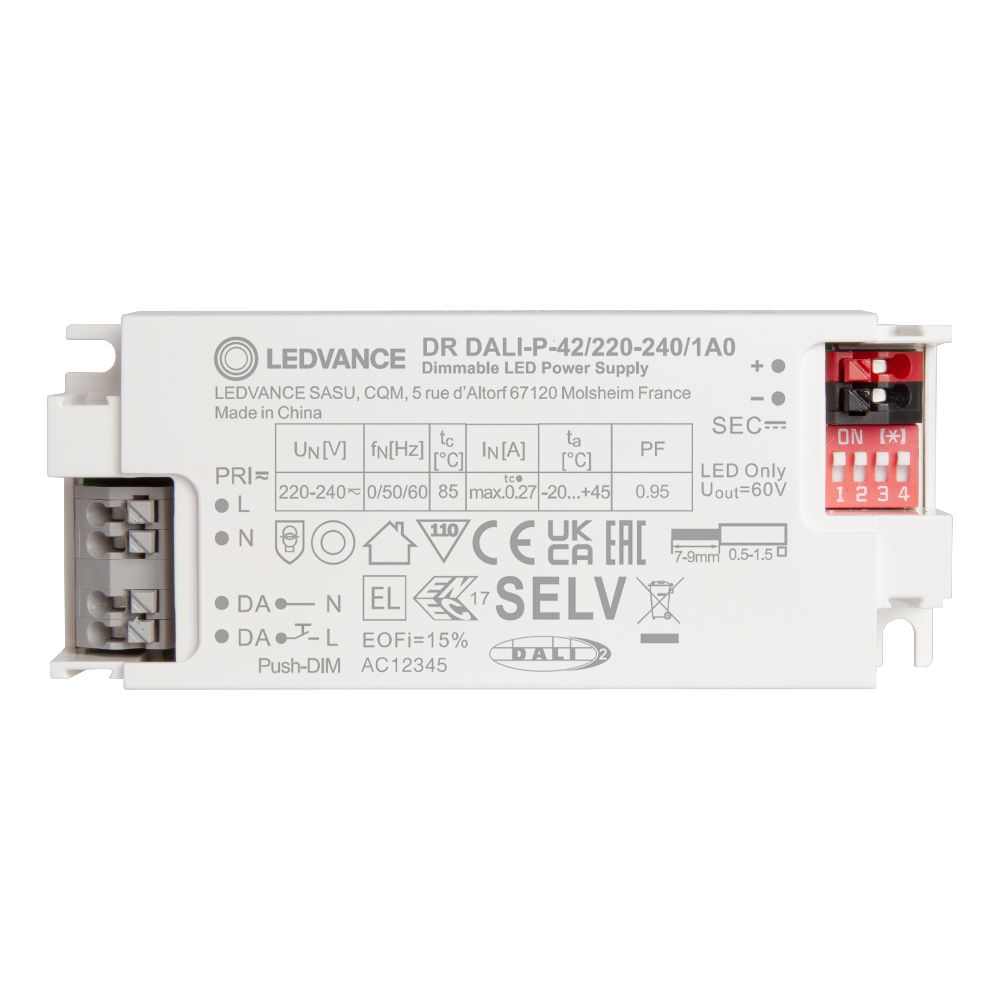

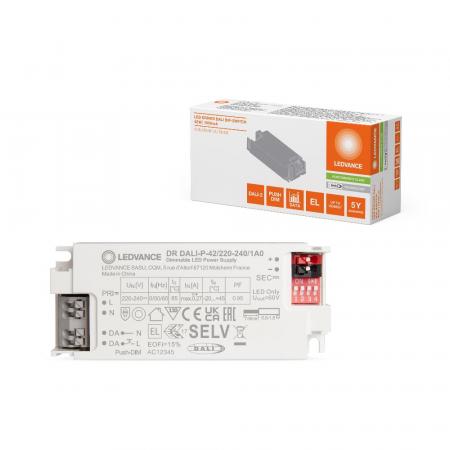

Der LEDVANCE DR DALI-P-42/220-240/1A0 ist ein leistungsstarker Konstantstrom-LED-Treiber für professionelle Beleuchtungsanwendungen. Mit einer Nennleistung von 42 W, DALI-2-Zertifizierung und zusätzlicher Push-DIM-Steuerung ermöglicht er eine flexible und komfortable Lichtregelung.
Der Ausgangsstrom lässt sich direkt am Gerät über Dip-Schalter in 50-mA-Schritten einstellen. Dank des großen Einstellbereichs von 300 bis 1.050 mA eignet sich der Treiber für unterschiedliche LED-Module und Beleuchtungskonzepte. Die Dimmfunktion von 1 bis 100 % und die geringe Restwelligkeit unterstützen eine angenehme, hochwertige Lichtqualität.
IHRE VORTEILE AUF EINEN BLICK
- 42 W Nennleistung für professionelle LED-Beleuchtung
- DALI-2-zertifizierter LED-Treiber inklusive Parts 251, 252 und 253
- Push-DIM für eine einfache alternative Steuerungsmöglichkeit
- Ausgangsstrom von 300 bis 1.050 mA flexibel einstellbar
- Stromeinstellung in praktischen 50-mA-Schritten über Dip-Schalter
- Hochwertiger Dimmbereich von 1 bis 100 %
- Geringe Restwelligkeit von 3 % für hohen visuellen Komfort
- SELV-Ausgang für sichere Niedervolt-LED-Installationen
- Für unabhängige und eingebaute Montage geeignet
- Bis zu 100.000 Stunden Lebensdauer
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 42 W |
| Nennspannung | 220–240 V AC |
| Zulässiger AC-Eingangsspannungsbereich | 198–264 V |
| DC-Eingangsspannungsbereich | 198–264 V |
| Ausgangsspannung | 2,5–49 V |
| Nenn-Ausgangsleistung | 42 W |
| Einstellbarer Ausgangsstrom | 300–1.050 mA |
| Strom-Einstellschritte | 50 mA |
| Nennstrom | 270 mA |
| Leistungsfaktor | > 0,95 |
| Wirkungsgrad | 89 % |
| Gesamtoberschwingungsgehalt (THD) | < 5 % |
| Ausgangsstrom-Restwelligkeit | 3 % bei 120 Hz |
| Stand-by-Leistungsaufnahme | ≤ 0,3 W |
| Geräteverlustleistung | 5,19 W |
| Galvanische Trennung | SELV |
LICHTTECHNISCHE DATEN
| Dimmbarkeit | Ja |
| Dimmverfahren | DALI-2 und Push-DIM |
| Dimmbereich | 1–100 % |
| Kanäle | 1 |
| Flimmerverhalten | Geringe Ausgangsstrom-Restwelligkeit |
| Lichtstrom / Lichtfarbe | Abhängig vom angeschlossenen LED-Modul |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Modell | DR DALI-P-42/220-240/1A0 |
| Steuerung | DALI-2 / Push-DIM |
| DALI-Zertifizierung | Parts 251, 252 und 253 |
| Montageart | Unabhängig oder eingebaut |
| Schutzkleinspannung | SELV, Ausgangsspannung unter 60 V |
| Notbeleuchtung | Für DC-fähige Notbeleuchtungssysteme geeignet |
| Lebensdauer | Bis zu 100.000 Stunden |
| Installation | Werkzeuglose Installation möglich |
| Hersteller | LEDVANCE |
MAẞE
| Verpackungsmaße (L × B × H) | 52 × 112 × 34 mm |
| Bruttogewicht der Verpackung | 138 g |
EINSATZBEREICHE
- Professionelle Innenbeleuchtung
- Büros und Verwaltungsgebäude
- Schulen und Bildungseinrichtungen
- Lager- und Gewerbeflächen
- Vouten- und indirekte Beleuchtung
- LED-Beleuchtung mit DALI-2-Steuerung
- DC-fähige Notbeleuchtungssysteme
- LED-T5-FC-External-Systeme von LEDVANCE
BESONDERE FUNKTIONEN
- DALI-2-Steuerung: Der Treiber ist DALI-2-zertifiziert und unterstützt die Parts 251, 252 und 253.
- Push-DIM: Die Lichtsteuerung kann alternativ über Push-DIM erfolgen.
- Flexible Stromeinstellung: Der Ausgangsstrom wird direkt am Gerät über Dip-Schalter in 50-mA-Schritten eingestellt.
- Flimmerarmes Licht: Die geringe Restwelligkeit unterstützt eine hohe Lichtqualität und angenehmen Sehkomfort.
- Breiter Dimmbereich: Die Helligkeit lässt sich von 1 bis 100 % regulieren.
- Notbeleuchtung: Der Treiber ist für geeignete DC-fähige Notbeleuchtungssysteme ausgelegt.
OPTIONALES ZUBEHÖR
- LEDVANCE DR AY DALI-P CLAMP DUO – Endkappen für die unabhängige Montage des LED-Treibers, EAN: 4099854400605.
HINWEISE
- Die elektrischen Anschlüsse dürfen ausschließlich durch eine qualifizierte Elektrofachkraft vorgenommen werden.
- Vor der Installation und allen Arbeiten am Gerät unbedingt die Netzspannung abschalten.
- Der Ausgangsstrom muss passend zum angeschlossenen LED-Modul eingestellt werden.
- Die zulässige Ausgangsspannung und die maximale Ausgangsleistung des Treibers sind bei der Auswahl des LED-Moduls zu beachten.
- Der Treiber ist nicht für den direkten Betrieb von LED-Modulen an 230 V ausgelegt.
- Das Gehäuse darf nicht geöffnet werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der LEDVANCE DR DALI-P-42/220-240/1A0 überzeugt durch seine hohe Flexibilität und die professionelle Steuerungstechnik. Mit 42 W Leistung und einem einstellbaren Ausgangsstrom von 300 bis 1.050 mA lässt er sich auf unterschiedliche LED-Anwendungen abstimmen.
Besonders praktisch sind die Kombination aus DALI-2 und Push-DIM sowie der große Dimmbereich von 1 bis 100 %. Damit eignet sich der Treiber für anspruchsvolle Beleuchtungskonzepte in Büros, Bildungseinrichtungen und gewerblichen Gebäuden. Eine hochwertige Lösung für moderne, steuerbare LED-Beleuchtung.
Gut zu wissen
DALI-2-Steuerung
DALI-2 ermöglicht die digitale Steuerung und Regelung kompatibler Beleuchtungssysteme. Helligkeit und Beleuchtungsabläufe können dadurch zentral und flexibel angepasst werden.
Push-DIM als Alternative
Mit Push-DIM lässt sich die Helligkeit über einen geeigneten Taster steuern. Das bietet eine zusätzliche Steuerungsmöglichkeit neben DALI-2.
Ausgangsstrom richtig einstellen
Der benötigte Ausgangsstrom richtet sich nach dem angeschlossenen LED-Modul. Die Einstellung erfolgt direkt am Treiber über die integrierten Dip-Schalter.
Lichtfarbe und Farbtemperatur
Die Farbtemperatur wird durch das angeschlossene LED-Modul bestimmt, nicht durch den Treiber. 2.700–3.000 K stehen für warmweißes Licht, 4.000 K für neutralweiß und 6.500 K für tageslichtweißes Licht.
