Produktvorteile
- Multiwatt LED Treiber für den Betrieb von LED TUBE EXTERNAL T5 und T8
- DALI-2.0 Schnittstelle für dimmbare und sensorgesteuerte Anwendungen
- Push-DIM-Anwendung zur einfachen Steuerung
- 5 Jahre Garantie
Anwendungsgebiete
- Geeignet für Leuchten der Schutzklasse I
- Allgemeinbeleuchtung in Umgebungstemperaturen von -20…+50 °C
- Lineare Lichtlösungen für Büros, Bildungsstätten, Lagerbereiche und Einzelhandel
- Industriebeleuchtung (z.B. Fertigungsanlagen, Logistikzentren, Lagerhäuser)
- Geschäfte, Supermärkte
Produkteigenschaften
- Flexibilität durch einstellbare Ausgangsströme über Dip-Schalter
- Qualitatives Dimmen von 1…100 %
- SELV-Treiber mit Schutzkleinspannung
- Lebensdauer 100.000 h (bei Tc = 65 °C)
- ENEC geprüfte Sicherheit
- Hohe Schaltfestigkeit
Elektrische Daten
Nennleistung 46,00 W
Nennausgangsleistung 40 W 1)
Nennspannung 220…240 V
Nennausgangsspannung 20…48 V 2)
Eingangsspannungsbereich 220…240 V
Eingangsspannung AC 198…264 V 3)
Eingangsspannung DC 180…270 V
U-OUT (Arbeitsspannung) 60 V
Stromart DC
Nennstrom 0,21 A
Nennausgangsstrom 0.35…0.86 A 4)
Einschaltstrom 20 A 5)
Ausgangsstromtoleranz 10 %
Ausgangs-Rippelstrom (100 Hz) ≤ 5 %
Netzfrequenz 0/50/60 Hz
Oberschwingungsgehalt < 20 % 6)
Netzleistungsfaktor λ 0,95 7)
EVG-Effizienz 86 % 8)
Geräteverlustleistung 6 W 9)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 16
Max. Anz. EVG an Sicherungsaut. 16 A (B) 26
Max. Anz. EVG an Sicherungsaut. 25 A (B) 42
Stoßspannungsfestigkeit (L/N – Erde) 2 kV
Stoßspannungsfestigkeit (L – N) 1 kV
Galvanische Trennung SELV
Betriebsfrequenz 0/50/60 Hz
Verlustleistung im Stand-By-Betrieb < 0.5 W
1) Teillast 7…38,7 W
2) Innerhalb der Nennleistung
3) Zulässiger Spannungsbereich
4) ±5%
5) twidth = 200 µs (gemessen bei 50 % Ipeak)
6) Bei Vollast, 220…240 V, 50 Hz
7) Volllast bei 230 V
8) Bei Volllast und 230 V
9) Bei maximaler LED-Belastung von 40 W

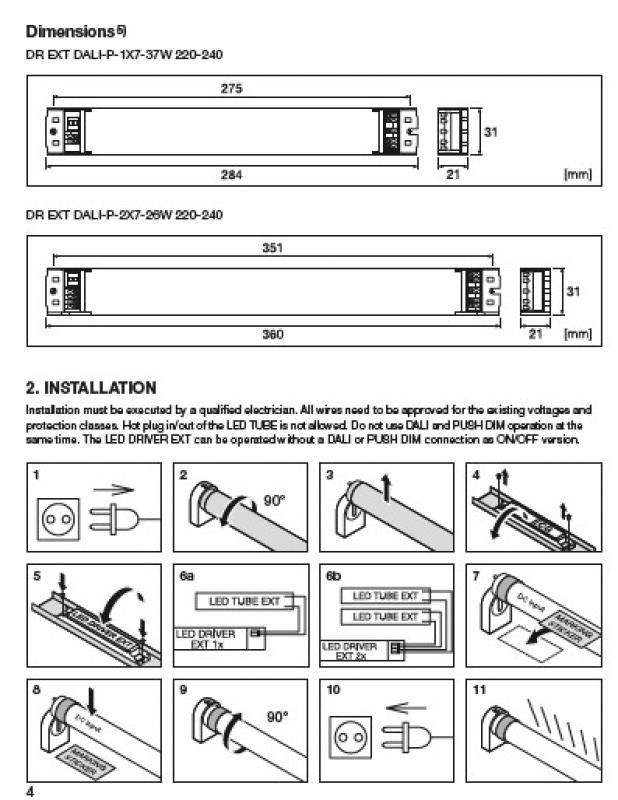

Maße & Gewicht
Länge 284,00 mm
Lochmaßabstand Länge 274 mm
Breite 31.00 mm
Höhe 21.00 mm
Leitungsquerschnitt eingangsseitig 0.5…1.5 mm²
Leitungsquerschnitt ausgangsseitig 0.5…1.5 mm²
Vorverdrahtet Nein
Abisolierlänge eingangsseitig 8…9 mm
Abisolierlänge ausgangsseitig 8…9 mm
Produktgewicht 225,00 g
Farben & Materialien
Produktfarbe Weiß
Gehäuse Metall, SGCC
Gehäusematerial Metall
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+50 °C 1)
Maximale Temperatur am Messpunkt tc 80 °C
Max. Gehäusetemperatur im Fehlerfall 110 °C
Betriebstemperaturbereich -20…+50 °C
Zulässige rel. Luftfeuchte beim Betrieb 10…85 % 2)
1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte
2) Maximum 42 Tage/Jahr bei 93 %
Lebensdauer
EVG Lebensdauer 100000 h 1)
1) Bei Tc = 65 °C / 10 % Ausfallrate
Zusätzliche Produktdaten
Gekapselt Ja
Einsatzmöglichkeiten
Dimmbar Ja

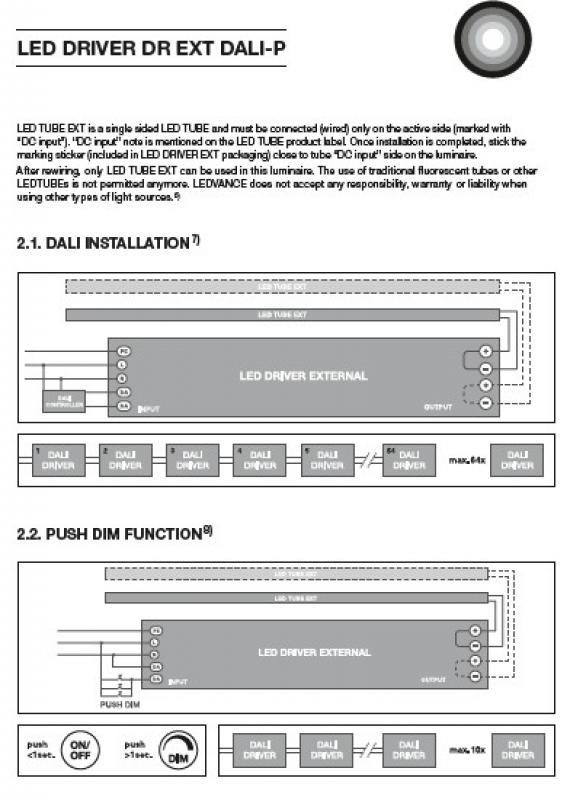

DIM-Schnittstelle DALI-2, Push-DIM
Dimmbereich 1…100 %
Übertemperaturschutz Ja
Überlastschutz Ja
Kurzschlussschutz Ja
Maximale Leitungslänge EVG/Lampe REM 2,0 m
Geeignet für Leuchten mit Schutzklasse I,II
Geeignet für Notlicht Ja
Anschlussart ausgangsseitig Federkraftklemme
Zertifikate & Standards
Prüfzeichen - Zulassung CE, CB, ENEC, UKCA, EL
Normen Gemäß EN 61347-1, Gemäß ENEC 61347-2-13, Gemäß EN 62384, Gemäß EN 55015, Gemäß EN 61000-3-2, Gemäß EN 61547
Schutzklasse I
Schutzart IP20
