Produktvorteile- Optimiert für den Betrieb mit 24 V flexiblen LED-Lichtband
- Hervorragendes Preis-Leistungs-Verhältnis
- 3 Jahre Garantie
- Schnelle und einfache Montage
- Gute Effizienz und Zuverlässigkeit
Anwendungsgebiete- Voutenbeleuchtung, auch bei beengten Platzverhältnissen
- Wallwasher-Effektbeleuchtung in Wohnräumen, Esszimmern, Schlafzimmern, Eingangsbereichen
- Für SELV-Installationen in Innenräumen
- Büros, Einkaufszentren, Krankenhäuser, Restaurants, Hotels
Produkteigenschaften- Verfügbar in 30 W, 60 W, 120 W und 150 W
- Integrierte Kabelklemme für unabhängige Installation
- Lebensdauer: bis zu 35.000 h (bei max. tc Temperatur)
- Schutzart: IP20
- Versorgungsspannung: 220…240 V
- Betriebsfrequenz: 50/60 Hz
- Betrieb mit weniger als 60 V: Sicherheitskleinspannung (SELV)
- Reversibler Übertemperatur-, Überlast-, Kurzschluss- und Arbeitsstromschutz
TECHNISCHE DATEN
Elektrische Daten
Nennleistung 60,00 W
Nennausgangsleistung 60 W 1)
Nennspannung 220…240 V
Nennausgangsspannung 24 V 2)
Eingangsspannungsbereich 220…240 V
Eingangsspannung AC 198…264 V 3)
U-OUT (Arbeitsspannung) 24 V
Stromart DC
Nennstrom 390 mA
Nennausgangsstrom 2500 mA 4)
Einschaltstrom 43.8 A
Ausgangs-Rippelstrom (120 Hz) < 1 %
Netzfrequenz 50…60 Hz
Oberschwingungsgehalt < 8 % 5)
Netzleistungsfaktor λ 0,97 6)
EVG-Effizienz 89 % 7)
Geräteverlustleistung 4.5 W 8)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 9
Max. Anz. EVG an Sicherungsaut. 16 A (B) 14
Max. Anz. EVG an Sicherungsaut. 25 A (B) 23
Stoßspannungsfestigkeit (L – N) 1 kV
Galvanische Trennung SELV
1) Von 0 bis 60 W
2) Maximal 24 V
3) Zulässiger Spannungsbereich
4) ±10%
5) Bei Volllast, 220…240 V, 50 Hz
6) Volllast bei 230 V
7) Bei Volllast und 230 V
8) Bei maximaler LED-Belastung von 60 W

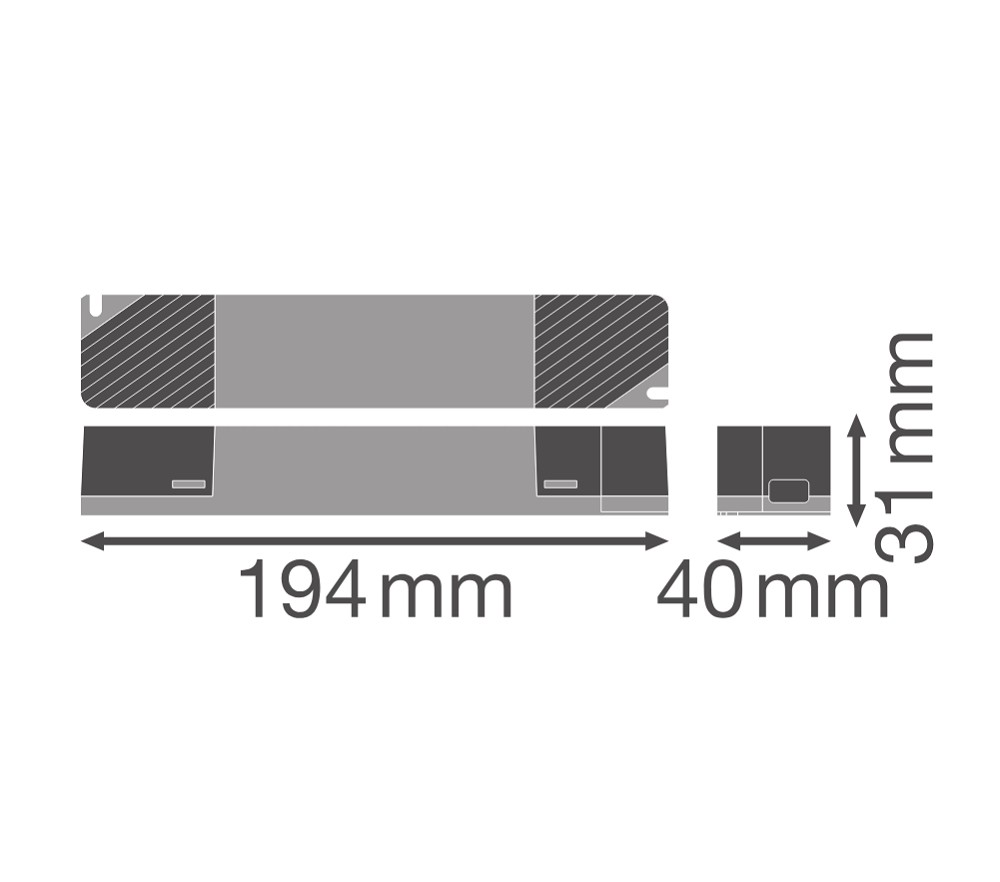

Maße & Gewicht
Länge 194,00 mm
Lochmaßabstand Länge 183.00 mm
Breite 40.00 mm
Höhe 31.00 mm
Leitungsquerschnitt eingangsseitig 0.75…1.5 mm²
Leitungsquerschnitt ausgangsseitig 0.5…1.5 mm²
Vorverdrahtet Nein
Abisolierlänge eingangsseitig 7…9 mm
Abisolierlänge ausgangsseitig 7…9 mm
Produktgewicht 215,00 g
Farben & Materialien
Produktfarbe Weiß
Gehäuse Kunststoff
Gehäusematerial Kunststoff
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+45 °C
Maximale Temperatur am Messpunkt tc 90 °C
Max. Gehäusetemperatur im Fehlerfall 110 °C
Betriebstemperaturbereich -20…+45 °C
Zulässige rel. Luftfeuchte beim Betrieb 20…90 % 1)
1) Maximum 56 Tage/Jahr bei 90%
Lebensdauer
EVG Lebensdauer 35000 h 1)
1) Bei maximum Tc = 85°C / 10% Ausfallrate
Einsatzmöglichkeiten
Dimmbar Nein
DIM-Schnittstelle Nicht dimmbar
Übertemperaturschutz Ja
Überlastschutz Ja
Kurzschlussschutz Ja
Geeignet für Leuchten mit Schutzklasse I,II
Geeignet für Notlicht Nein
Anschlussart ausgangsseitig Schraubenloser Anschluss
Zertifikate & Standards
Prüfzeichen - Zulassung CE, UKCA, EAC
Normen Gemäß EN 61347-1, Gemäß EN 61347-2-13, Gemäß EN 55015, Gemäß EN 61547, Gemäß EN 61000-3-2, Gemäß EN 62384
Schutzklasse II
Schutzart IP20
LOGISTISCHE DATEN
Lagertemperaturbereich -25…+80 °C
