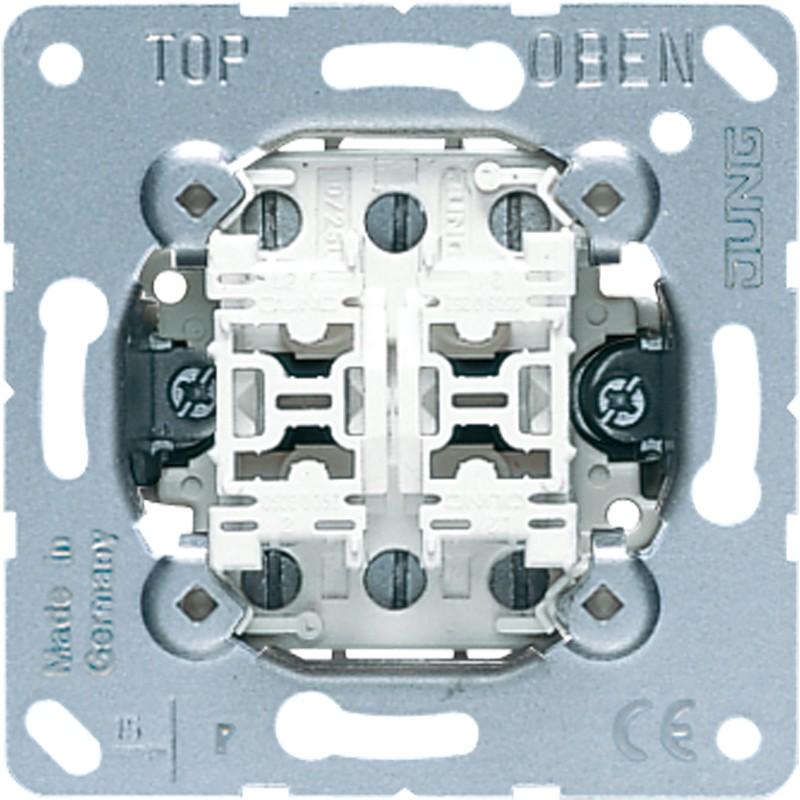

JUNG 509 U Wippschalter-Einsatz Doppel-Wechsel 10 AX 250 V
Der JUNG 509 U ist ein Doppel-Wechselschalter-Einsatz für die Unterputzmontage. Er ermöglicht die getrennte Schaltung von zwei Wechselschaltungen und eignet sich damit beispielsweise für die Bedienung von zwei Beleuchtungsstromkreisen von jeweils zwei Schaltstellen aus.
Der Einsatz wird als Basiselement verwendet und verfügt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Mit seiner klassischen Schaltertechnik lässt er sich mit passenden Abdeckungen und Rahmen verschiedener JUNG Schalterprogramme kombinieren.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V AC |
| Nennstrom | 10 A |
| Schaltleistung | 10 AX |
| Schaltungsart | Doppel-Wechsel |
| Ausführung | 2 × 1-poliger Wechselschalter |
| Leistung SBL | max. 100 W |
| Schaltstrom für Leuchtstofflampen | 10 AX |
LICHTTECHNISCHE DATEN
| Beleuchtung | Nein |
| Funktionsbeleuchtung | Nein |
| Orientierungslicht | Nein |
| Lichtauslass | Nein |
| Kontrolllicht | Nein |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Hersteller-Artikelnummer | 509 U |
| EAN | 4011377263703 |
| Ausführung | Doppel-Wechsel |
| Bedienungsart | Wippe/Taste |
| Anzahl der Schaltfunktionen | 2 |
| Anzahl Wippen | 2 |
| Zusammenstellung | Basiselement |
| Farbe des Schaltbetätigers | Weiß |
| Halogenfrei | Ja |
| Beschriftungsfeld | Nein |
| Aufdruck/Kennzeichnung | Keine |
| Beleuchtung | Nein |
| Antibakterielle Behandlung | Nein |
| Schutzart | IP2X |
| Schlagfestigkeit | IK00 |
INSTALLATION & KOMPATIBILITÄT
| Montageart | Unterputz |
| Befestigungsart | Krallen- und Schraubbefestigung |
| Anschlussart | Schraubklemmen |
| Geeignete Leiter | Starre und flexible Leiter |
| Max. Leiterquerschnitt | 2,5 mm² |
| Verbindungsklemmen | Nach DIN VDE 0632 (EN 60669) |
| Gerätedosentiefe | Mindestens 40 mm |
| Montageplatte | Nicht vorhanden |
| Geeignete Verwendung | Zwei unabhängige Wechselschaltungen |
LEBENSDAUER & NACHHALTIGKEIT
| Halogenfrei | Ja |
| Antibakterielle Behandlung | Nein |
| Mechanische Ausführung | Robuster Unterputz-Schaltereinsatz |
| Verwendung | Für dauerhafte Elektroinstallationen im Wohn- und Objektbereich |
ABMESSUNGEN
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | ca. 43 mm |
| Mind. Gerätedosentiefe | 40 mm |
EINSATZBEREICHE
- Für zwei unabhängige Wechselschaltungen
- Für die Steuerung von zwei Beleuchtungsstromkreisen
- Für Unterputzinstallationen
- Für Wohnbereiche und Objektinstallationen
- Für Neuinstallationen und Renovierungen
- Für Installationen mit mehreren Schaltstellen
- Für die Kombination mit passenden JUNG Abdeckungen und Rahmen
BESONDERE FUNKTIONEN
- Doppel-Wechselschalter als Basiselement
- Zwei getrennte Wechselschaltfunktionen
- Schraubklemmen für starre und flexible Leiter bis 2,5 mm²
- 10 AX bei 250 V
- Unterputzmontage mit Krallen- und Schraubbefestigung
- Halogenfreie Ausführung
- Geeignet für verschiedene JUNG Schalterprogramme
OPTIONALES ZUBEHÖR
- • EAN: 4011377672208 | Art.-Nr.: 551 WU | Dichtungsflansch zur Erreichung des Schutzgrades IP44
HINWEISE
Der JUNG 509 U ist ein Basiselement und wird ohne dekorative Wippen und Abdeckrahmen eines Schalterprogramms eingesetzt. Für eine vollständige sichtbare Installation werden passende Abdeckungen und ein entsprechender Rahmen benötigt.
Die Variante 509 U verfügt über Schraubklemmen und Befestigungskrallen. Für Installationen ohne Befestigungskrallen ist bei JUNG die entsprechende Ausführung mit dem Zusatz „E“ vorgesehen.
Die Installation elektrischer Geräte darf ausschließlich durch entsprechend qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der JUNG 509 U ist ein vielseitig einsetzbarer Doppel-Wechselschalter-Einsatz für klassische Unterputzinstallationen. Die zwei getrennten Wechselschaltfunktionen ermöglichen eine flexible Steuerung von zwei Stromkreisen. Durch die Schraubklemmen für starre und flexible Leiter bis 2,5 mm² sowie die Kompatibilität mit verschiedenen JUNG Schalterprogrammen eignet sich der Einsatz für zahlreiche Installationsaufgaben.
Wissenswertes zum JUNG 509 U
Zwei Wechselschaltungen in einem Einsatz
Der 509 U kombiniert zwei getrennte 1-polige Wechselschalter in einem gemeinsamen Unterputz-Einsatz. Damit können beispielsweise zwei unabhängige Beleuchtungsstromkreise von mehreren Stellen aus geschaltet werden.
Schraubklemmen bis 2,5 mm²
Der Einsatz verfügt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0632 beziehungsweise EN 60669.
Klassische Unterputzmontage
Die Befestigung erfolgt über Krallen und Schrauben. Für die Montage ist eine Gerätedose mit einer Mindesttiefe von 40 mm vorgesehen.
Passender Dichtungsflansch
Mit dem optional erhältlichen Dichtungsflansch 551 WU kann bei dafür geeigneten Kombinationen und Abdeckungen der Schutzgrad IP44 erreicht werden.
