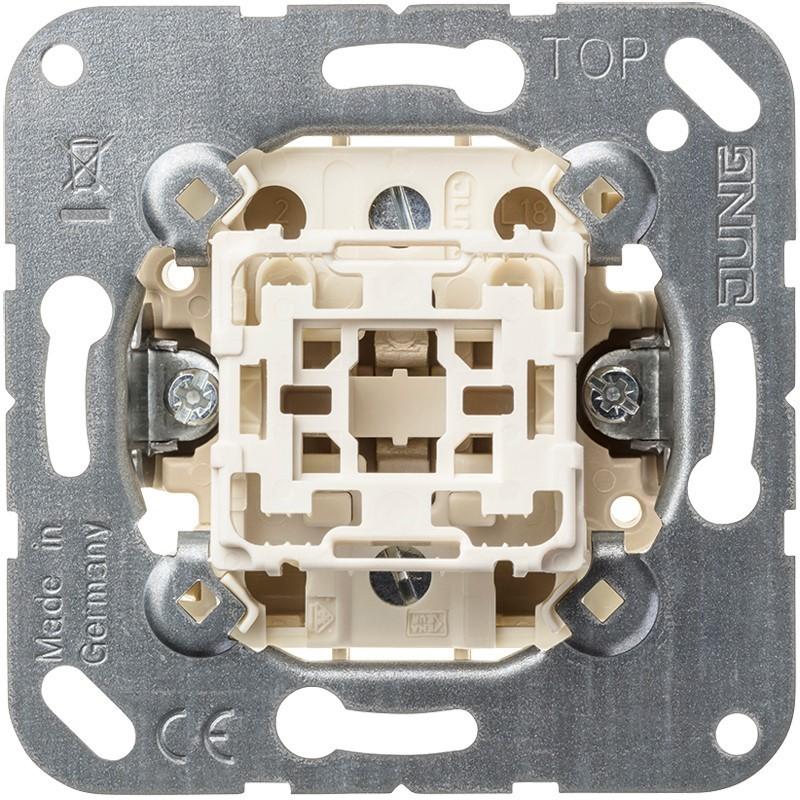

JUNG 501-20 U Wippschalter-Einsatz – 1-poliger Ausschalter für 20 AX / 250 V
Der JUNG 501-20 U ist ein robuster Wippschalter-Einsatz für klassische Unterputzinstallationen. Als 1-poliger Ausschalter ermöglicht er das einfache Ein- und Ausschalten eines angeschlossenen Verbrauchers, beispielsweise einer Leuchte.
Der Einsatz ist für eine Nennspannung von 250 V und einen Bemessungsstrom von 20 A ausgelegt. Mit 20 AX eignet er sich auch für entsprechende Schaltaufgaben mit Leuchtstofflampen. Die Schraubklemmen ermöglichen den Anschluss starrer und flexibler Leiter bis 4 mm².
Durch die Unterputzmontage und die Befestigung über Krallen oder Schrauben lässt sich der 501-20 U flexibel in passenden JUNG Schalterprogrammen einsetzen. Der Einsatz wird mit den entsprechenden sichtbaren Bedienelementen und Rahmen des gewünschten Programms ergänzt.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V AC |
| Bemessungsstrom | 20 A |
| Schaltstrom für Leuchtstofflampen | 20 AX |
| Schaltungsart | Ausschalter 1-polig |
| Leistung für selbstballastierte Lampen | max. 250 W |
| Anschlussart | Schraubklemme |
| Geeignete Leiter | Starre und flexible Leiter bis 4 mm² |
| Beleuchtung | Nein |
| Rückmeldekontakt | Nein |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Artikelnummer | 501-20 U |
| Produktart | Wippschalter-Einsatz |
| Schaltungsart | Ausschalter 1-polig |
| Bedienungsart | Wippe / Taste |
| Anzahl Betätigungswippen | 1 |
| Zusammenstellung | Basiselement |
| Montageart | Unterputz |
| Befestigungsart | Krallen- / Schraubbefestigung |
| Schutzart | IP20 |
| Schlagfestigkeit | IK00 |
| Halogenfrei | Ja |
| Farbe des Schaltelements | Weiß |
| Aufdruck / Kennzeichnung | Ohne |
| EAN | 4011377565500 |
INSTALLATION & KOMPATIBILITÄT
- Für die Unterputzmontage vorgesehen.
- 1-poliger Ausschalter zum Ein- und Ausschalten eines Verbrauchers.
- Schraubklemmen für starre und flexible Leiter bis 4 mm².
- Befestigung wahlweise über Krallen oder Schrauben.
- Für die Kombination mit passenden JUNG Wippen und Rahmen geeignet.
- Der Einsatz ist als Basiselement ausgeführt.
- Die Mindesttiefe der Gerätedose beträgt 40 mm.
- Der elektrische Anschluss darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
LEBENSDAUER & NACHHALTIGKEIT
| Halogenfrei | Ja |
| Wartung | Keine regelmäßige Wartung erforderlich |
| Einsatzart | Dauerhafte Elektroinstallation |
ABMESSUNGEN
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Einbautiefe | 32 mm |
| Mindesttiefe Gerätedose | 40 mm |
EINSATZBEREICHE
- Wohnräume
- Flure und Dielen
- Schlafzimmer
- Küchen
- Büros und Gewerberäume
- Allgemeine Unterputz-Elektroinstallationen
- Schaltstellen für Leuchten und andere geeignete Verbraucher
BESONDERE FUNKTIONEN
- 1-poliger Wippschalter-Einsatz
- 20 AX bei 250 V
- Bemessungsstrom 20 A
- Schraubklemmen für Leiter bis 4 mm²
- Unterputzmontage
- Krallen- oder Schraubbefestigung
- Halogenfreie Ausführung
- Keine integrierte Beleuchtung
- Keine Rückmeldekontakte
HINWEISE
- Der JUNG 501-20 U ist ein Einsatz und kein komplett sichtbares Schalterelement.
- Für die vollständige Montage werden eine passende Wippe beziehungsweise Abdeckung und ein Rahmen des jeweiligen JUNG Schalterprogramms benötigt.
- Der Einsatz ist nicht für eine Wechselschaltung vorgesehen.
- Der elektrische Anschluss darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
- Vor Arbeiten an der Elektroinstallation ist die Anlage spannungsfrei zu schalten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der JUNG 501-20 U ist ein klassischer und belastbarer Ausschalter-Einsatz für die Unterputzinstallation. Mit 20 AX und 250 V bietet er eine hohe Bemessung für typische Schaltaufgaben in der Gebäudeinstallation. Die Schraubklemmen für Leiter bis 4 mm² sowie die flexible Befestigung über Krallen oder Schrauben unterstützen eine unkomplizierte Integration in passende JUNG Schalterprogramme.
Wissenswertes zur Schaltertechnik
1-poliger Ausschalter
Ein 1-poliger Ausschalter dient zum einfachen Ein- und Ausschalten eines angeschlossenen Verbrauchers. Er wird häufig zur Steuerung einzelner Leuchten eingesetzt.
20 AX bei 250 V
Der Einsatz ist mit 20 AX bei 250 V ausgelegt. Damit steht eine hohe Bemessung für entsprechende Schaltaufgaben in der Gebäudeinstallation zur Verfügung.
Schraubklemmen bis 4 mm²
Die vorhandenen Schraubklemmen sind für starre und flexible Leiter bis 4 mm² ausgelegt und ermöglichen eine sichere Verbindung innerhalb der Installation.
Basiselement für JUNG Schalterprogramme
Der 501-20 U wird als Unterputz-Basiselement eingesetzt. Für die sichtbare Gestaltung wird er mit kompatiblen Wippen und Rahmen des gewünschten JUNG Schalterprogramms kombiniert.
