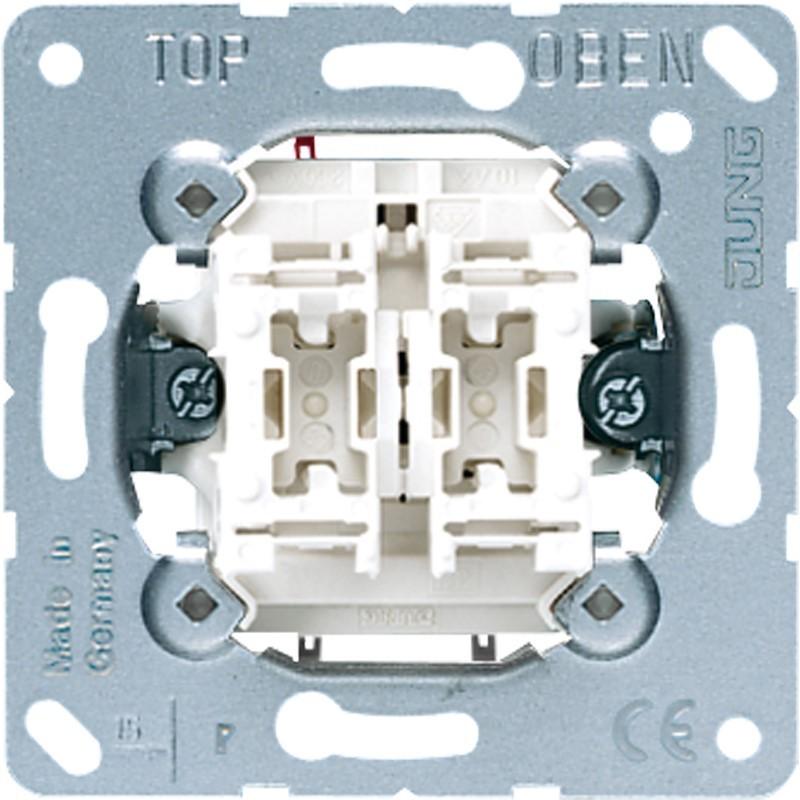

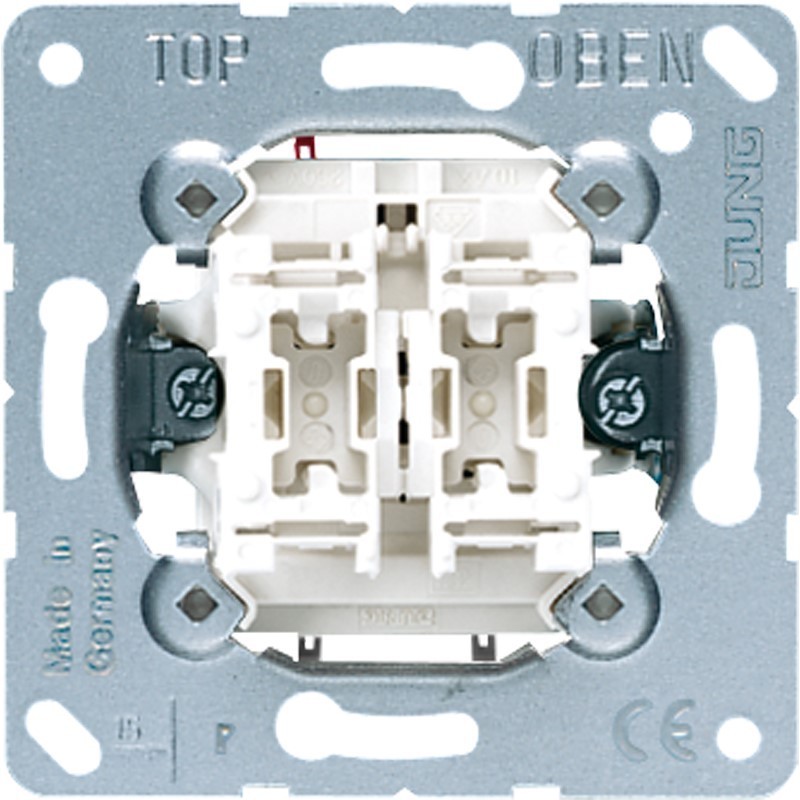

JUNG 505 U Wippschalter-Einsatz – Serienschalter für zwei getrennt schaltbare Verbraucher
Der JUNG 505 U ist ein hochwertiger Wippschalter-Einsatz für die Unterputzinstallation und ermöglicht die getrennte Bedienung von zwei Schaltkreisen über zwei Wippen. Damit eignet sich der Serienschalter besonders für die unabhängige Steuerung von zwei Leuchten oder vergleichbaren Verbrauchern.
Der Einsatz ist für eine Nennspannung von 250 V ausgelegt und besitzt eine Bemessung von 10 AX. Die Feder- beziehungsweise Steckklemmen ermöglichen eine schnelle und sichere Verbindung mit starren Leitern bis 2,5 mm².
Durch die Kombination aus klassischer Serienschaltung, kompakter Bauform und flexibler Befestigung per Krallen- oder Schraubbefestigung lässt sich der JUNG 505 U in verschiedenen Unterputzinstallationen einsetzen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V AC |
| Bemessungsstrom | 10 A |
| Schaltstrom für Leuchtstofflampen | 10 AX |
| Schaltungsart | Serienschalter |
| Anschlussart | Steckklemme / Federklemme |
| Geeignete Leiter | Starre Leiter bis 2,5 mm² |
| Beleuchtung | Nein |
| Rückmeldekontakt | Nein |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Artikelnummer | 505 U / 505U |
| Produktart | Wippschalter-Einsatz |
| Schaltungsart | Serienschalter |
| Bedienungsart | Wippe / Taste |
| Anzahl Betätigungswippen | 2 |
| Zusammenstellung | Basiselement |
| Montageart | Unterputz |
| Befestigungsart | Krallen- / Schraubbefestigung |
| Schutzart | IP20 |
| Schlagfestigkeit | IK00 |
| Halogenfrei | Ja |
| Farbe des Schaltelements | Weiß |
| Aufdruck / Kennzeichnung | Ohne |
| Beleuchtung | Nein |
| EAN | 4011377261303 |
INSTALLATION & KOMPATIBILITÄT
- Für Unterputzmontage geeignet.
- Serienschalter zur getrennten Bedienung von zwei Schaltkreisen.
- Zwei Betätigungswippen ermöglichen die unabhängige Schaltung.
- Steckklemmen für starre Leiter bis 2,5 mm².
- Befestigung wahlweise über Krallen oder Schrauben.
- Für die Integration in passende JUNG Schalterprogramme vorgesehen.
- Mindesttiefe der Gerätedose laut Produktdaten: 40 mm.
- Der Einsatz ist ein Basiselement und wird mit passender Abdeckung beziehungsweise Wippen- und Rahmenkombination ergänzt.
LEBENSDAUER & NACHHALTIGKEIT
| Halogenfrei | Ja |
| Wartung | Keine regelmäßige Wartung erforderlich |
| Einsatzart | Dauerhafte Elektroinstallation |
ABMESSUNGEN
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Einbautiefe | ca. 32 mm |
| Mindesttiefe Gerätedose | 40 mm |
EINSATZBEREICHE
- Wohnräume
- Flure und Dielen
- Schlafzimmer
- Küchen
- Büros und Gewerberäume
- Räume mit zwei getrennt schaltbaren Lichtkreisen
- Allgemeine Unterputz-Elektroinstallationen
BESONDERE FUNKTIONEN
- Serienschalter mit zwei Betätigungswippen
- Getrennte Schaltung von zwei Verbrauchern
- 10 AX bei 250 V AC
- Steckklemmen für starre Leiter bis 2,5 mm²
- Unterputzmontage
- Krallen- oder Schraubbefestigung
- Halogenfreie Ausführung
- Geeignet für passende JUNG Schalterprogramme
HINWEISE
- Der JUNG 505 U ist ein Einsatz und kein komplett sichtbares Schalterelement.
- Für eine vollständige Installation werden eine passende Wippe beziehungsweise Abdeckung und ein Rahmen des jeweiligen JUNG Schalterprogramms benötigt.
- Der Einsatz verfügt über keine eigene Beleuchtung.
- Der elektrische Anschluss darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
- Vor Arbeiten an der Elektroinstallation ist die Anlage spannungsfrei zu schalten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der JUNG 505 U ist ein vielseitig einsetzbarer Serienschalter-Einsatz für klassische Unterputzinstallationen. Besonders praktisch ist die getrennte Bedienung zweier Schaltkreise über zwei Wippen. Die Steckklemmen, die flexible Befestigung und die Kompatibilität mit passenden JUNG Schalterprogrammen ermöglichen eine saubere Integration in unterschiedliche Installationen.
Wissenswertes zur Schaltertechnik
Serienschalter für zwei Schaltkreise
Ein Serienschalter besitzt zwei unabhängig voneinander betätigbare Wippen. Dadurch können beispielsweise zwei Leuchten oder zwei Leuchtengruppen separat geschaltet werden.
Kompakter Unterputz-Einsatz
Der 505 U wird als Basiselement in einer Unterputzdose installiert. Für die sichtbare Gestaltung wird er mit passenden Komponenten des gewünschten JUNG Schalterprogramms kombiniert.
Praktische Steckklemmen
Die Steckklemmen sind für starre Leiter bis 2,5 mm² ausgelegt und ermöglichen eine schnelle Verbindung innerhalb der Elektroinstallation.
10 AX bei 250 V
Mit einer Bemessung von 10 AX bei 250 V eignet sich der Einsatz für typische Schaltaufgaben in der Gebäudeinstallation, einschließlich entsprechender Beleuchtungsanwendungen.
