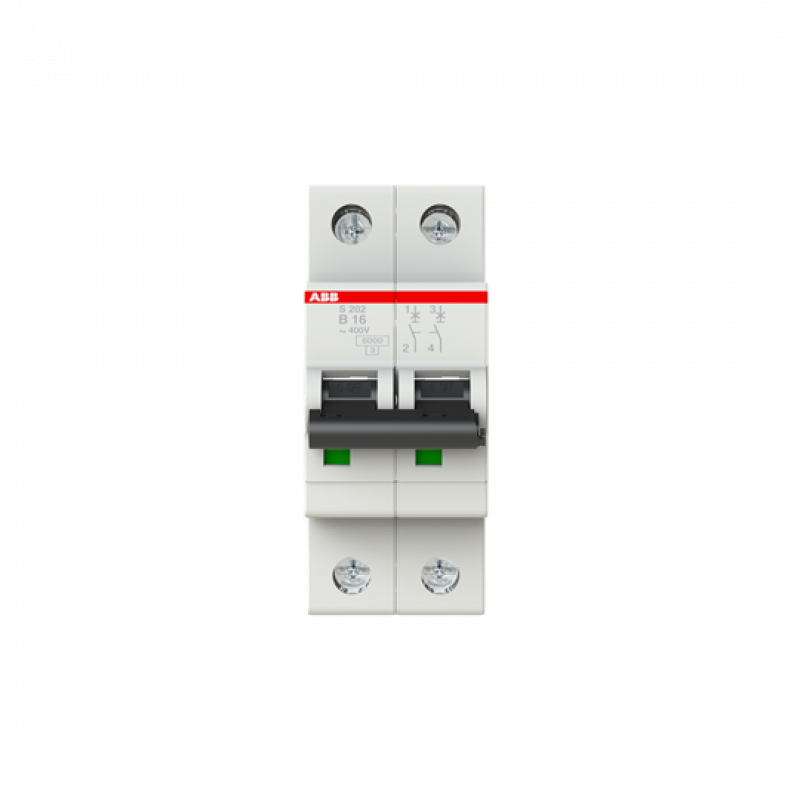

ABB S202-B16 – 2-poliger Leitungsschutzschalter für den zuverlässigen Schutz elektrischer Stromkreise
Der ABB S202-B16 ist ein kompakter 2-poliger Leitungsschutzschalter aus der Baureihe S200 / System pro M compact. Mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik B schützt er Kabel und Leitungen zuverlässig vor Überlast und Kurzschluss.
Das Gerät ist für AC- und DC-Anwendungen geeignet und erreicht ein Bemessungsschaltvermögen von 6 kA. Die kompakte Bauform mit zwei Teilungseinheiten ermöglicht eine platzsparende Integration in geeignete Elektroverteilungen und Schaltanlagen.
Technische Daten
| Hersteller | ABB |
| Produktbezeichnung | S202-B16 |
| Hersteller-Artikelnummer | 2CDS252001R0165 |
| Produkttyp | Leitungsschutzschalter |
| Baureihe | S200 / System pro M compact |
| Polzahl | 2 |
| Anzahl geschützter Pole | 2 |
| Bemessungsstrom | 16 A |
| Auslösecharakteristik | B |
| Bemessungsbetriebsspannung | 400 V AC |
| Betriebsspannung | 12–440 V AC / bis 125 V DC, abhängig von der Anwendung |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen | 6 kA |
| Bemessungsschaltvermögen bei 230 V | 6 kA |
| Bemessungsschaltvermögen bei 400 V | 6 kA |
| Icu bei 230 V | 20 kA |
| Icu bei 400 V | 10 kA |
| Bemessungsfrequenz | 50 / 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 5 W |
| Elektrische Lebensdauer | 20.000 AC-Schaltzyklen |
| Mechanische Lebensdauer | 20.000 Schaltzyklen |
| Montageart | DIN-Schiene |
| DIN-Schiene | TH35-15 / TH35-7,5 |
| Breite | 35 mm |
| Höhe | 88 mm |
| Tiefe | 69 mm |
| Teilungseinheiten | 2 TE |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 2,8 Nm |
| Leiterquerschnitt starr | 0,75–35 mm² |
| Leiterquerschnitt flexibel | 0,75–25 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse | 0,75–25 mm² |
| Abisolierlänge | 12,5 mm |
| Schaltstellungsanzeige | Rot EIN / Grün AUS |
| Einspeisung | Beliebig |
| Zubehör anbaubar | Ja |
| Schutzart | IP20 |
| Schutzart im Verteiler mit Abdeckung | IP40 |
| Schutzklasse | Schutzisoliert |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur Betrieb | -25 bis +55 °C |
| Umgebungstemperatur Lagerung | -40 bis +70 °C |
| Gewicht | 0,25 kg |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 |
| EAN | 4016779466905 |
Schutz vor Überlast und Kurzschluss
Der S202-B16 schützt elektrische Leitungen und angeschlossene Stromkreise vor Überlast und Kurzschluss. Dafür kombiniert der Leitungsschutzschalter eine verzögert wirkende thermische Auslösung für Überlastsituationen mit einer elektromagnetischen Auslösung für Kurzschlussfälle. Dadurch wird der angeschlossene Stromkreis bei kritischen Überströmen zuverlässig abgeschaltet.
B-Charakteristik für klassische Stromkreise
Die B-Auslösecharakteristik eignet sich besonders für allgemeine Stromkreise mit vergleichsweise geringen Einschaltströmen. Typische Anwendungen liegen in der Gebäudeinstallation, beispielsweise bei Beleuchtungs- und allgemeinen Steckdosenstromkreisen.
2-polige Ausführung für kompakte Verteilungen
Beide Pole des S202-B16 sind geschützt. Der Neutralleiter wird dabei nicht als separat mitschaltender Neutralleiter ausgeführt. Mit einer Breite von nur 35 mm beziehungsweise 2 Teilungseinheiten lässt sich der Leitungsschutzschalter platzsparend in Verteilungen integrieren.
AC- und DC-Eignung
Der Leitungsschutzschalter kann sowohl für Wechselstrom als auch Gleichstrom eingesetzt werden. Je nach Spannungsniveau gelten unterschiedliche zulässige Betriebs- und Ausschaltwerte. Dadurch bietet die S200-Baureihe eine hohe Flexibilität für unterschiedliche elektrische Anwendungen.
Hohe Anschlussflexibilität
Die Schraubklemmen sind für verschiedene Leitertypen und Querschnitte ausgelegt. Starre Leiter können bis 35 mm² angeschlossen werden, flexible Leiter bis 25 mm². Die Anschlussöffnung für die Leitung befindet sich oberhalb der Anschlussöffnung für die Phasenschiene, wodurch die Verdrahtung übersichtlich unterstützt wird.
Werkzeugorientierte Anschlusslösung
Die robuste Anschlussklemme arbeitet mit einer Druckplatte und ermöglicht eine sichere Kontaktierung. Eine gut sichtbare Schaltstellungsanzeige zeigt den aktuellen Zustand über die Farben Rot für EIN und Grün für AUS an.
DIN-Schienenmontage
Der S202-B16 ist für die Montage auf TH35-DIN-Schienen nach IEC 60715 ausgelegt. Die Einbaulage kann frei gewählt werden. Durch die standardisierte Bauform ist eine Integration in zahlreiche geeignete Elektroverteiler möglich.
Erweiterbar mit Systemzubehör
Das Gerät kann mit verschiedenen Hilfs- und Signalkontakten, Arbeitsstrom- und Unterspannungsauslösern sowie weiteren Systemkomponenten ergänzt werden. Dadurch können zusätzliche Melde-, Steuer- und Überwachungsfunktionen innerhalb der S200-Systemfamilie realisiert werden.
Geeignete Einsatzbereiche
Der ABB S202-B16 eignet sich insbesondere für Wohngebäude, Gewerbeinstallationen, Verteileranlagen, Beleuchtungsstromkreise und allgemeine elektrische Stromkreise. Die S200-Baureihe ist für Anwendungen im privaten, gewerblichen und industriellen Umfeld vorgesehen.
Schaltvermögen und Betriebssicherheit
Das Bemessungsschaltvermögen beträgt 6 kA bei 400 V. Bei anderen Spannungsniveaus stehen je nach Anwendung höhere Ausschaltwerte zur Verfügung. Die Energiebegrenzungsklasse 3 unterstützt dabei eine Begrenzung der im Fehlerfall auftretenden Energie.
Schutz und Umgebungsbedingungen
Das Gerät besitzt die Schutzart IP20; innerhalb eines geeigneten Verteilers mit Abdeckung wird IP40 erreicht. Der zulässige Betriebstemperaturbereich reicht von -25 bis +55 °C. Das Gerät ist für Verschmutzungsgrad 3 und Überspannungskategorie III ausgelegt.
Robuste und langlebige Ausführung
Die mechanische und elektrische Lebensdauer beträgt jeweils 20.000 Schaltzyklen. Damit ist der S202-B16 für einen langfristigen Einsatz in regelmäßig betriebenen Verteilungen ausgelegt.
Besonderheiten
Der S202-B16 verbindet 2-polige Absicherung, B-Charakteristik, 16 A Bemessungsstrom, AC/DC-Eignung und 6 kA Schaltvermögen in einer kompakten 2-TE-Bauform. Die hohe Querschnittsflexibilität, die sichtbare Schaltstellungsanzeige und das umfangreiche Systemzubehör machen ihn zu einer vielseitig einsetzbaren Komponente für professionelle Verteilungen.
Montage- und Sicherheitshinweis
Die Installation und elektrische Verdrahtung dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen. Der Leitungsschutzschalter ist entsprechend seiner technischen Kennwerte und der jeweiligen Netzform einzusetzen. Vor der Installation müssen insbesondere Bemessungsspannung, Kurzschlussstrom, Leitungsquerschnitt und die erforderliche Auslösecharakteristik der jeweiligen Anlage berücksichtigt werden.
Expertenbewertung
Der ABB S202-B16 ist ein hochwertiger und vielseitig einsetzbarer Leitungsschutzschalter für professionelle Elektroverteilungen. Die 2-polige Ausführung, B-Charakteristik und 16 A Bemessungsstrom decken zahlreiche klassische Stromkreise ab. Besonders positiv fallen das 6-kA-Schaltvermögen bei 400 V, die AC/DC-Eignung, die großzügigen Anschlussquerschnitte und die umfangreichen Erweiterungsmöglichkeiten innerhalb des S200-Systems auf. Für standardmäßige 16-A-Stromkreise ist das Gerät technisch sehr gut ausgestattet und eignet sich sowohl für Gebäudeinstallationen als auch für gewerbliche und industrielle Anwendungen.
