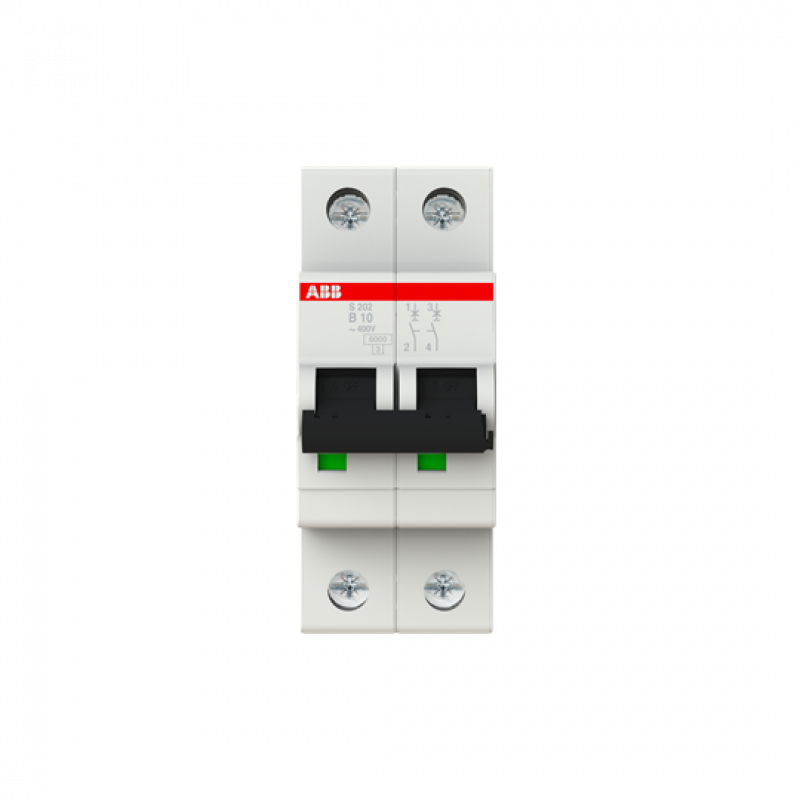

ABB S202-B10 – 2-poliger Leitungsschutzschalter für zuverlässigen Leitungs- und Anlagenschutz
Der ABB S202-B10 ist ein kompakter 2-poliger Leitungsschutzschalter aus der Baureihe S200 / System pro M compact. Mit 10 A Bemessungsstrom und B-Charakteristik schützt er elektrische Leitungen und Stromkreise vor Überlast und Kurzschluss.
Das Gerät ist für AC- und DC-Anwendungen geeignet und bietet ein Bemessungsschaltvermögen von 6 kA bei 400 V. Durch die Montage auf der DIN-Schiene lässt es sich platzsparend in geeigneten Verteilern und Schaltanlagen einsetzen.
Technische Daten
| Hersteller | ABB |
| Produktbezeichnung | S202-B10 |
| Hersteller-Artikelnummer | 2CDS252001R0105 |
| Produkttyp | Leitungsschutzschalter |
| Baureihe | S200 / System pro M compact |
| Polzahl | 2 |
| Bemessungsstrom | 10 A |
| Auslösecharakteristik | B |
| Bemessungsspannung | 400 V AC |
| Spannungsart | AC / DC |
| Bemessungsschaltvermögen | 6 kA bei 400 V |
| Bemessungsschaltvermögen Icu | 10 kA bei 400 V |
| Icu bei 230 V | 20 kA |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 4,2 W |
| Teilungseinheiten | 2 TE |
| Einbautiefe | 69 mm |
| Schutzart | IP20 |
| Montage | DIN-Schiene |
| Unterputzmontage | Nein |
| Mitschaltender Neutralleiter | Nein |
| Zusatzeinrichtungen | Ja |
| Leiterquerschnitt eindrähtig | 0,75–35 mm² |
| Leiterquerschnitt mehrdrähtig | 0,75–25 mm² |
| Umgebungstemperatur | -25 bis +55 °C |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 |
| EAN | 4016779466608 |
Zuverlässiger Schutz vor Überlast und Kurzschluss
Der S202-B10 schützt Leitungen und angeschlossene Stromkreise vor Überlast und Kurzschluss. Die thermische Auslösung reagiert auf länger anhaltende Überströme, während die elektromagnetische Auslösung bei einem Kurzschluss für eine schnelle Abschaltung sorgt. Damit eignet sich der Leitungsschutzschalter für den grundlegenden Schutz elektrischer Stromkreise.
B-Charakteristik für klassische Stromkreise
Die B-Auslösecharakteristik ist besonders für allgemeine Stromkreise mit geringen bis moderaten Einschaltströmen geeignet. Typische Anwendungen finden sich beispielsweise in der Gebäudeinstallation, bei Beleuchtung und bei herkömmlichen Steckdosenstromkreisen.
2-polige Ausführung
Durch die zwei abgesicherten Pole ermöglicht das Gerät die gemeinsame Abschaltung beider Leiter des betreffenden Stromkreises. Der Neutralleiter wird dabei nicht unabhängig als mitschaltender Neutralleiter ausgeführt. Die kompakte Breite von 2 Teilungseinheiten unterstützt eine platzsparende Integration in Verteilungen.
Für AC- und DC-Anwendungen
Der Leitungsschutzschalter kann sowohl in Wechselstrom- als auch Gleichstromanwendungen eingesetzt werden. Dadurch ist das Gerät für unterschiedliche elektrische Installationen interessant und lässt sich flexibel in geeigneten Verteilersystemen verwenden.
Hohe Anschlussflexibilität
Die Anschlussklemmen ermöglichen die direkte Aufnahme von Leitern mit Querschnitten bis zu 35 mm² bei eindrähtigen und 25 mm² bei mehrdrähtigen Leitern. Die Ausführung unterstützt damit sowohl klassische Installationen als auch Anwendungen mit größeren Leitungsquerschnitten.
DIN-Schienenmontage
Der S202-B10 ist für die Montage auf einer DIN-Schiene vorgesehen und lässt sich dadurch in geeignete Elektroverteiler und Schaltanlagen integrieren. Mit einer Breite von zwei Teilungseinheiten bleibt der Platzbedarf innerhalb der Verteilung gering.
Erweiterbar mit Zubehör
Das S200-System kann mit verschiedenen Zusatzkomponenten und Hilfsschaltern erweitert werden. Dadurch lassen sich je nach Anlagenkonzept zusätzliche Signal- und Überwachungsfunktionen realisieren. Die Zubehörkomponenten werden passend zur jeweiligen Anwendung separat ausgewählt.
Geeignete Einsatzbereiche
Der Leitungsschutzschalter eignet sich insbesondere für Wohngebäude, Gewerbeinstallationen, Verteileranlagen, Beleuchtungsstromkreise und allgemeine elektrische Stromkreise. Durch die robuste Ausführung ist das Gerät auch für industrielle Anwendungen innerhalb seiner technischen Spezifikation geeignet.
Elektrische Sicherheit
Das Gerät verfügt über ein Bemessungsschaltvermögen von 6 kA bei 400 V und entspricht den relevanten Anforderungen der IEC/EN 60898-1 und IEC/EN 60947-2. Die Energiebegrenzungsklasse 3 unterstützt eine schnelle Begrenzung der im Fehlerfall auftretenden Energie.
Schutzart und Einsatzbedingungen
Die Schutzart IP20 gilt für das Gerät im eingebauten Zustand und ist für den Einsatz innerhalb geeigneter elektrischer Verteiler vorgesehen. Der zulässige Umgebungstemperaturbereich liegt zwischen -25 und +55 °C.
Besonderheiten
Der ABB S202-B10 verbindet 2-polige Ausführung, B-Charakteristik, 10 A Bemessungsstrom und 6 kA Schaltvermögen in einer kompakten Bauform. Die AC/DC-Eignung und die Erweiterbarkeit mit Systemzubehör erhöhen die Flexibilität bei unterschiedlichen Installationsaufgaben.
Expertenbewertung
Der ABB S202-B10 ist ein solider und vielseitig einsetzbarer Leitungsschutzschalter für klassische Stromkreise. Die B-Charakteristik passt zu zahlreichen Anwendungen in der Gebäudeinstallation, während die 2-polige Ausführung eine gemeinsame Abschaltung des Stromkreises ermöglicht. Besonders positiv sind die kompakte 2-TE-Bauform, das 6-kA-Schaltvermögen bei 400 V und die umfangreichen Erweiterungsmöglichkeiten innerhalb des S200-Systems. Für standardmäßige 10-A-Stromkreise ist das Gerät eine technisch überzeugende Lösung.
