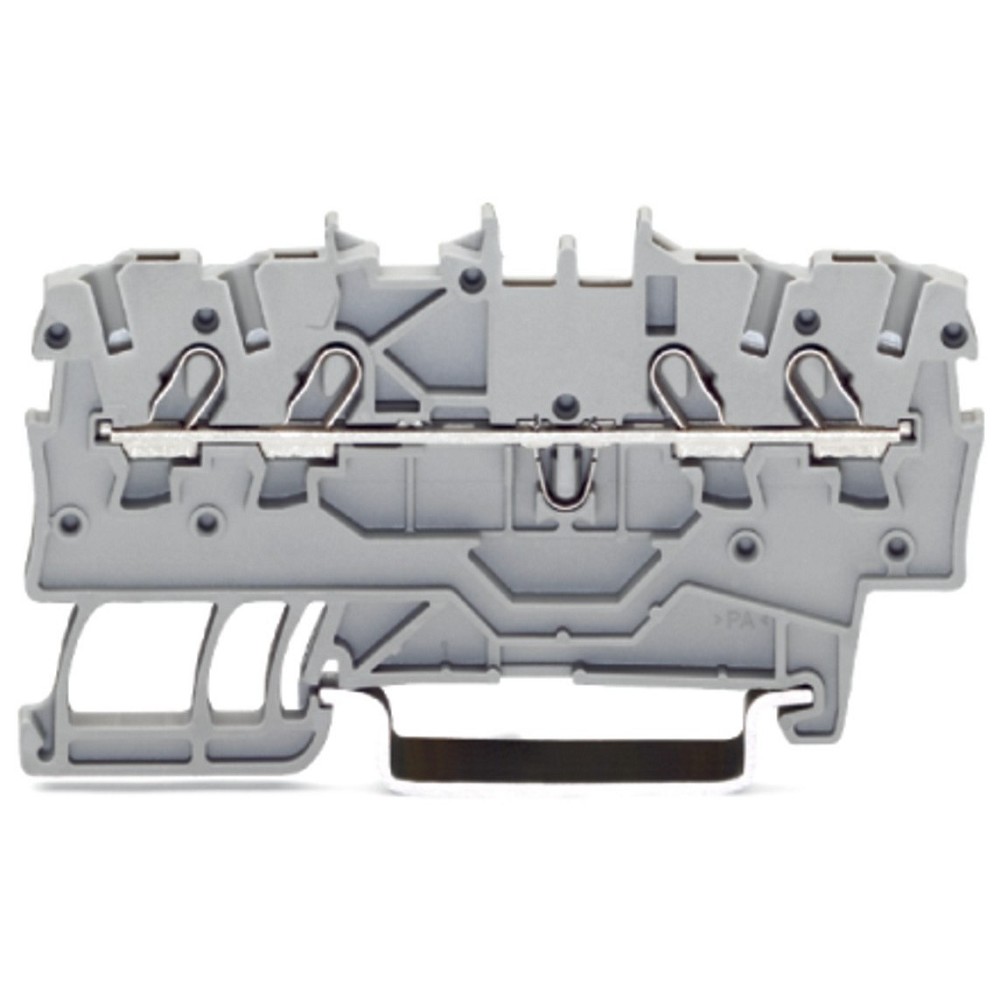

WAGO 2000-1405 4-Leiter-Durchgangsklemme – kompakte Verbindungstechnik für industrielle Anwendungen
Die WAGO 2000-1405 Durchgangsklemme ist eine leistungsstarke 4-Leiter-Klemme für die sichere Verbindung elektrischer Leiter in Schaltschränken und industriellen Anlagen. Die bewährte Push-in CAGE CLAMP Technologie ermöglicht eine schnelle, vibrationssichere und wartungsarme Verdrahtung ohne zusätzliches Werkzeug.
Mit einem Anschlussbereich von 0,14 bis 1,5 mm² eignet sich die Klemme für unterschiedliche Leiterarten. Eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülsen können direkt gesteckt werden. Dadurch reduziert sich der Verdrahtungsaufwand und Installationszeiten werden deutlich verkürzt.
Die WAGO 2000-1405 verfügt über vier Klemmstellen in einer Ebene und ist für die Montage auf Standard-Tragschienen TH35 geeignet. Die kompakte Bauform mit nur 3,5 mm Breite ermöglicht eine besonders platzsparende Installation im Schaltschrank.
Durch die Zulassung für Anwendungen mit Ex e II Anforderungen eignet sich die Durchgangsklemme auch für anspruchsvolle industrielle Umgebungen. Die seitliche und mittige Beschriftungsmöglichkeit unterstützt eine klare Kennzeichnung und erleichtert Wartungs- und Servicearbeiten.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2000-1405
• GTIN / EAN: 4045454966966
• Produktart: 4-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2000-1405
• Ursprungsland: China
• Zolltarifnummer: 85369010
• Farbe: Schwarz
• Serie: TOPJOB S
Elektrische Daten
• Bemessungsstrom: 13,5 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Schutzart montiert: IP20
• Explosionsgeprüfte Ausführung Ex e: Ja
• Überspannungsschutz: Geeignet für industrielle Anwendungen
Anschlussdaten
• Anschlusstechnik: Push-in CAGE CLAMP
• Anschlussart: Federzuganschluss
• Anzahl der Leiteranschlüsse: 4
• Anzahl der Klemmstellen je Etage: 4
• Anzahl der Etagen: 1
• Leiterquerschnitt: 1 mm²
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 bis 0,75 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14 bis 1 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: 105 °C
• Montageart: Hutschiene TH35
• Seitliche Beschriftung: Ja
• Mittige Beschriftung: Ja
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 3,5 mm
• Höhe: 67,9 mm
• Tiefe: 32,9 mm
• Bauform: 4-Leiter-Durchgangsklemme
• Montage: Tragschiene TH35 (35 x 15 und 35 x 7,5)
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Automatisierungstechnik
• Steuerungsanlagen
• Energieverteilungen
• Maschinenbau
• Anlagenbau
• Ex-Bereiche mit Ex e II Anforderungen
• Professionelle Verdrahtungssysteme
Vorteile der WAGO 2000-1405 Durchgangsklemme
• Platzsparende Bauform mit nur 3,5 mm Breite
• Schneller werkzeugloser Anschluss mit Push-in CAGE CLAMP
• Sichere Verbindung für verschiedene Leiterarten
• Geeignet für Ex e II Anwendungen
• Hohe Bemessungsspannung von 800 V
• Einfache Montage auf Hutschiene TH35
• Klare Leiterkennzeichnung durch seitliche und mittige Beschriftung
• Robuste WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2000-1405 Durchgangsklemme für kompakte und zuverlässige Verdrahtungslösungen im industriellen Schaltschrankbau. Die Kombination aus Push-in CAGE CLAMP Technologie, hoher Spannungsfestigkeit und Ex e II Eignung macht diese Klemme zu einer vielseitig einsetzbaren Lösung für anspruchsvolle Anwendungen.
Durch die geringe Baubreite, die einfache Montage und die sichere Federzugtechnik eignet sich die WAGO 2000-1405 besonders für platzoptimierte Steuerungs- und Energieverteilungen. Die bewährte WAGO Qualität sorgt für langlebige und wartungsarme elektrische Verbindungen.
