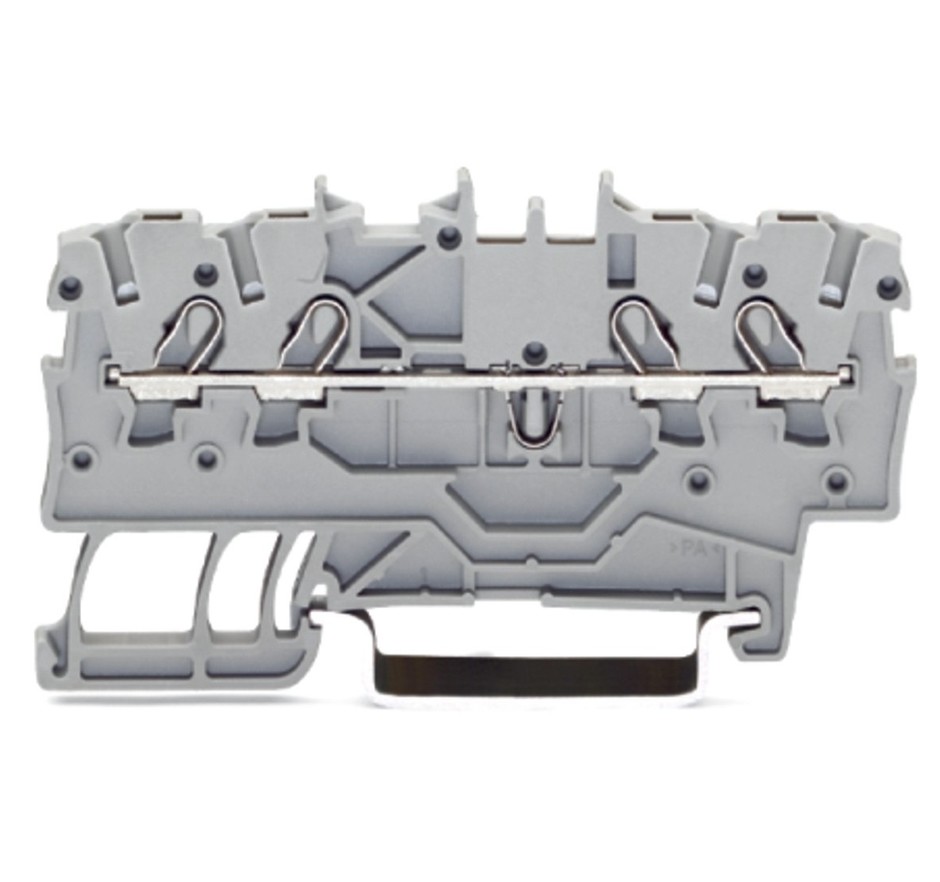

WAGO 2000-1403 4-Leiter-Durchgangsklemme 1 mm² – kompakte Verbindungstechnik für sichere Industrieverdrahtung
Die WAGO 2000-1403 Durchgangsklemme wurde für zuverlässige elektrische Verbindungen auf der Hutschiene entwickelt. Die bewährte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle, vibrationssichere und wartungsarme Verdrahtung ohne zusätzliches Werkzeug.
Mit vier Klemmstellen pro Etage eignet sich die 1-polige Durchgangsklemme ideal für die Verbindung mehrerer Leiter in kompakten Schaltanlagen. Die geringe Baubreite von nur 3,5 mm ermöglicht eine hohe Verdrahtungsdichte und spart wertvollen Platz im Schaltschrank.
Die Klemme ist für Anwendungen in explosionsgeschützten Bereichen nach Ex e II geeignet und erfüllt hohe Anforderungen an Sicherheit und Zuverlässigkeit. Durch die Montage auf Standard-Tragschienen TH35 kann sie flexibel in unterschiedlichsten Industrieinstallationen eingesetzt werden.
Die seitliche und mittige Beschriftungsmöglichkeit unterstützt eine klare Kennzeichnung der Anschlüsse und erleichtert Wartung sowie Fehlersuche in komplexen Anlagen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2000-1403
• GTIN / EAN: 4045454966942
• Produktart: 4-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2000-1403
• Ursprungsland: China
• Zolltarifnummer: 85369010
• Farbe: Rot
• Montageart: Hutschiene TH35
• Anzahl der Etagen: 1
• Anzahl Klemmstellen je Etage: 4
Elektrische Daten
• Bemessungsstrom In: 13,5 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
Anschlusstechnik
• Verbindungstechnik: Push-in CAGE CLAMP
• Anschlusstechnik: Federzuganschluss
• Leiteranschluss: 4-Leiter-Durchgang
• Montage auf Tragschiene 35 x 15 mm und 35 x 7,5 mm
• Beschriftung: Seitlich und mittig möglich
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 bis 0,75 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14 bis 1 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Schutzleiteranschluss: Nein
• Geeignet für Ex e II Anwendungen: Ja
• Farbe: Rot
MAẞE
• Breite: 3,5 mm
• Höhe: 67,9 mm
• Tiefe: 32,9 mm
• Bauform: 1 Etage
• Montageart: Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Industrieanlagen
• Automatisierungstechnik
• Maschinenbau
• Energieverteilung
• Steuerungstechnik
• Explosionsgeschützte Bereiche Ex e II
• Industrielle Elektroinstallationen
• Elektrische Verdrahtungssysteme
Vorteile der WAGO 2000-1403 Durchgangsklemme
• Kompakte 3,5 mm Bauform für platzsparende Installationen
• Schnelle Verdrahtung mit Push-in CAGE CLAMP Technik
• Geeignet für verschiedene Leiterarten bis 1,5 mm²
• Hohe Bemessungsspannung von 800 V
• Ex e II geprüfte Ausführung für industrielle Anwendungen
• Sichere Montage auf Standard-Hutschienen TH35
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftung
• Zuverlässige WAGO Verbindungstechnik für anspruchsvolle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2000-1403 Durchgangsklemme für professionelle Elektroinstallationen, bei denen eine sichere, kompakte und langlebige Verbindungstechnik erforderlich ist. Die Kombination aus Push-in CAGE CLAMP, hoher Spannungsfestigkeit und Ex e II Eignung macht diese Klemme zu einer zuverlässigen Lösung für Industrie- und Schaltschrankanwendungen.
Durch die geringe Baubreite, die flexible Leiteraufnahme und die einfache Montage auf der Hutschiene eignet sich die WAGO 2000-1403 besonders für moderne Automatisierungs- und Steuerungssysteme. Die robuste Bauweise gewährleistet dauerhaft sichere elektrische Verbindungen auch unter anspruchsvollen Betriebsbedingungen.
