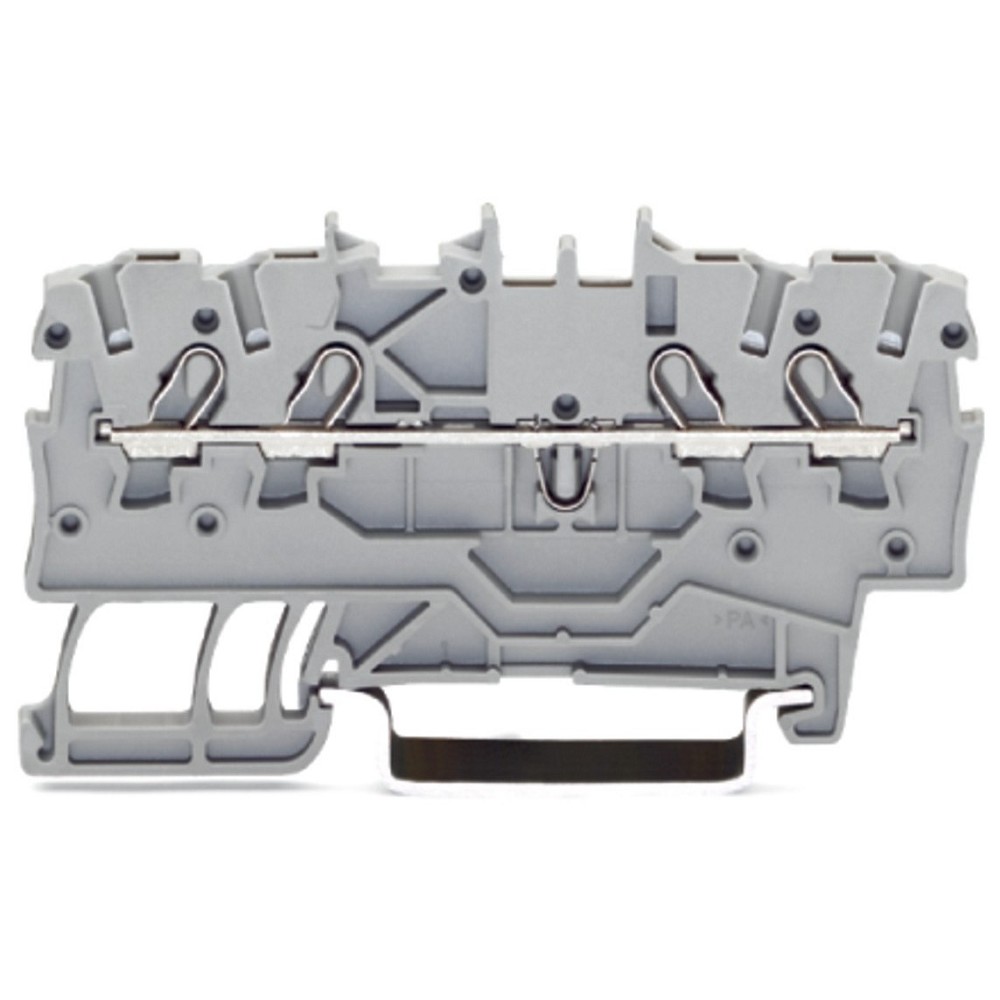

WAGO 2000-1401 4-Leiter-Durchgangsklemme 1 mm² – kompakte Verbindungstechnik für Industrie und Schaltschrankbau
Die WAGO 2000-1401 Durchgangsklemme wurde für zuverlässige und platzsparende Verdrahtungslösungen in industriellen Anwendungen entwickelt. Die bewährte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle, sichere und werkzeuglose Verbindung verschiedenster Leiterarten.
Mit vier Klemmstellen pro Etage bietet die 1 mm² Durchgangsklemme eine flexible Möglichkeit zur Verbindung und Weiterführung elektrischer Leiter. Die besonders kompakte Bauform mit nur 3,5 mm Breite ermöglicht eine hohe Verdrahtungsdichte und spart wertvollen Platz im Schaltschrank.
Die WAGO 2000-1401 ist für explosionsgeschützte Anwendungen Ex e II geeignet und erfüllt damit hohe Anforderungen an Betriebssicherheit und Qualität. Die Montage erfolgt einfach auf Standard-Tragschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm.
Durch die seitliche und mittige Beschriftungsmöglichkeit lassen sich Anschlüsse klar kennzeichnen und Installationen übersichtlich dokumentieren. Damit eignet sich die Klemme optimal für moderne Steuerungs- und Automatisierungssysteme.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2000-1401
• GTIN / EAN: 4045454966928
• Produktart: 4-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2000-1401
• Ursprungsland: China
• Zolltarifnummer: 85369010
• Farbe: Grau
• Montageart: Hutschiene TH35
• Anzahl der Etagen: 1
• Anzahl Klemmstellen je Etage: 4
Elektrische Daten
• Bemessungsstrom In: 13,5 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
Anschlusstechnik
• Verbindungstechnik: Push-in CAGE CLAMP
• Anschlusstechnik: Federzuganschluss
• Verbindungstyp: 4-Leiter-Durchgangsklemme
• Anzahl Leiteranschlüsse: 4
• Montage auf Tragschiene 35 x 15 mm und 35 x 7,5 mm
• Beschriftung: Seitlich und mittig möglich
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 bis 0,75 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14 bis 1 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Schutzleiteranschluss: Nein
• Geeignet für Ex e II Anwendungen: Ja
• Farbe: Grau
MAẞE
• Breite: 3,5 mm
• Höhe: 67,9 mm
• Tiefe: 32,9 mm
• Bauform: 1 Etage
• Montageart: Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Industrieanlagen
• Maschinenbau
• Steuerungstechnik
• Energieverteilung
• Explosionsgeschützte Bereiche Ex e II
• Elektronische Anlagen
• Industrielle Elektroinstallationen
Vorteile der WAGO 2000-1401 Durchgangsklemme
• Besonders kompakte Bauform mit 3,5 mm Breite
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technik
• Geeignet für Leiter bis 1,5 mm²
• Hohe Bemessungsspannung von 800 V
• Ex e II geeignete Ausführung für industrielle Anwendungen
• Sichere Montage auf Standard-Hutschienen TH35
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftung
• Platzsparende Lösung für moderne Schaltschränke
• Zuverlässige WAGO Verbindungstechnik für dauerhafte Sicherheit
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2000-1401 Durchgangsklemme für professionelle Anwendungen, bei denen eine besonders kompakte und zuverlässige Verbindungstechnik gefragt ist. Die Kombination aus Push-in CAGE CLAMP, 1 mm² Leiteraufnahme und Ex e II Eignung macht diese Klemme zu einer sicheren Lösung für Industrie- und Schaltschrankinstallationen.
Durch die geringe Baubreite, die vielseitigen Anschlussmöglichkeiten und die einfache Montage auf der Hutschiene eignet sich die WAGO 2000-1401 optimal für platzsparende Verdrahtungssysteme. Sie bietet bewährte WAGO Qualität für langlebige und sichere elektrische Verbindungen.
