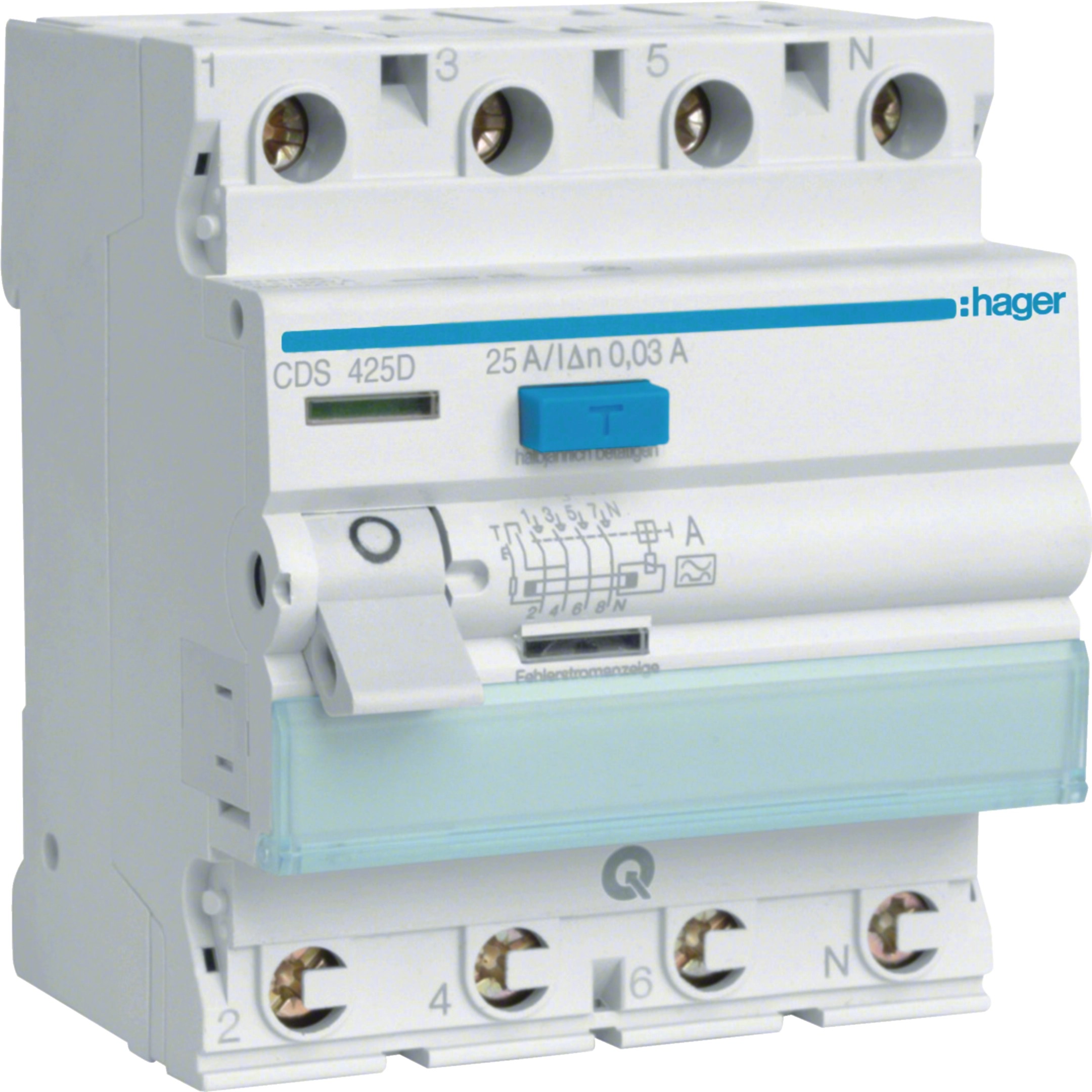

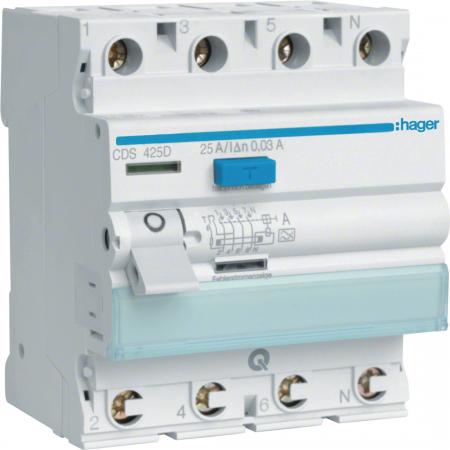

Der Hager CDS425D FI-Schutzschalter bietet zusätzlichen Schutz durch die Erkennung von Fehlerströmen. Das vierpolige Gerät ist für einen Bemessungsstrom von 25 A und einen Bemessungsfehlerstrom von 30 mA ausgelegt. Der Fehlerstrom-Typ A erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Mit QuickConnect-Anschluss und einer Baubreite von 4 Teilungseinheiten ist der FI-Schalter für die Integration in geeignete Elektroverteilungen vorgesehen.
IHRE VORTEILE AUF EINEN BLICK
- Vierpoliger FI-Schutzschalter mit 25 A Bemessungsstrom
- Bemessungsfehlerstrom von 30 mA
- Fehlerstrom-Typ A für Wechsel- und pulsierende Gleichfehlerströme
- QuickConnect-Anschluss für eine komfortable Installation
- Bemessungskurzschlussfestigkeit von 6 kA
- Platzbedarf von 4 Teilungseinheiten
- Blaue Prüftaste und Fehlerstromanzeige
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V AC |
| Bemessungsfehlerstrom | 30 mA |
| Fehlerstrom-Typ | Typ A |
| Polzahl | 4-polig (3P+N) |
| Bemessungskurzschlussfestigkeit | 6 kA |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Frequenz | 50 Hz |
| Verlustleistung | Ca. 4,5 W |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | CDS425D |
| EAN | 3250611610854 |
| Produkttyp | Fehlerstrom-Schutzschalter (RCCB / FI) |
| Montageart | DIN-Hutschiene |
| Breite in Teilungseinheiten | 4 TE |
| Anschlussart | QuickConnect |
| Schutzart | IP20 |
| Selektiver Typ | Nein |
| Kurzzeitverzögerter Typ | Nein |
| Zusatzeinrichtungen nachrüstbar | Ja, entsprechend Herstellerfreigabe |
| Prüftaste | Ja, blau |
| Fehlerstromanzeige | Ja |
INSTALLATION & KOMPATIBILITÄT
Der Hager CDS425D wird auf einer DIN-Hutschiene montiert und ist für passende Elektroverteilungen vorgesehen. Die QuickConnect-Technik erleichtert den Anschluss entsprechend der Herstellervorgaben. Bei der Auswahl müssen Netzform, Bemessungsstrom, Fehlerstromschutzkonzept und die erforderliche Polzahl zur Anlage passen. Montage, Prüfung und Inbetriebnahme sind einer Elektrofachkraft vorbehalten.
LEBENSDAUER & NACHHALTIGKEIT
Der FI-Schutzschalter ist für den Einsatz in geeigneten elektrischen Anlagen konzipiert. Regelmäßige Funktionsprüfungen nach Herstellerangaben und den geltenden Installationsvorgaben tragen dazu bei, die Schutzfunktion zuverlässig zu erhalten. Das Gerät ist laut Produktangaben RoHS-konform.
MAẞE
| Höhe | 83 mm |
| Breite | 70 mm |
| Tiefe | 70 mm |
| Breite in Teilungseinheiten | 4 TE |
EINSATZBEREICHE
- Elektroverteilungen in Wohngebäuden
- Geeignete Installationen in Zweck- und Gewerbegebäuden
- Fehlerstromschutz für passende dreiphasige Stromkreise mit Neutralleiter
- Verteileranlagen mit kompatibler Hutschienen- und Anschlussausstattung
BESONDERE FUNKTIONEN
- Fehlerstromerkennung Typ A
- Vierpolige Abschaltung von drei Außenleitern und Neutralleiter
- QuickConnect-Anschluss
- Blaue Prüftaste zur Funktionskontrolle
- Fehlerstromanzeige am Gerät
HINWEISE
Ein FI-Schutzschalter bietet keinen eigenständigen Überlast- oder Kurzschlussschutz. Er muss daher passend zu den weiteren Schutzorganen der Anlage ausgewählt werden. Die Prüftaste ist gemäß Herstellerangaben und den geltenden Vorgaben regelmäßig zu betätigen. Die Schutzart IP20 ist bei der Auswahl des Einbauortes zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager CDS425D ist ein kompakter FI-Schutzschalter für Anwendungen, bei denen ein vierpoliger Typ-A-Schutz mit 30 mA benötigt wird. Die QuickConnect-Anschlusstechnik, die Prüftaste und die Fehlerstromanzeige erleichtern Installation und Bedienung. Wichtig ist die fachgerechte Abstimmung auf Netzform, Stromkreis und vorgeschaltete beziehungsweise nachgeschaltete Schutzeinrichtungen.
Gut zu wissen
Was bedeutet Fehlerstrom-Typ A?
Typ A erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Ob dieser Typ für eine konkrete Anlage geeignet ist, hängt unter anderem von den angeschlossenen Geräten und den geltenden Installationsvorgaben ab.
FI-Schutz und Leitungsschutz
Ein FI-Schutzschalter reagiert auf Fehlerströme. Für den Schutz vor Überlast und Kurzschluss ist zusätzlich ein geeignetes Schutzgerät erforderlich, sofern diese Funktionen nicht durch eine andere abgestimmte Schutzeinrichtung abgedeckt werden.
