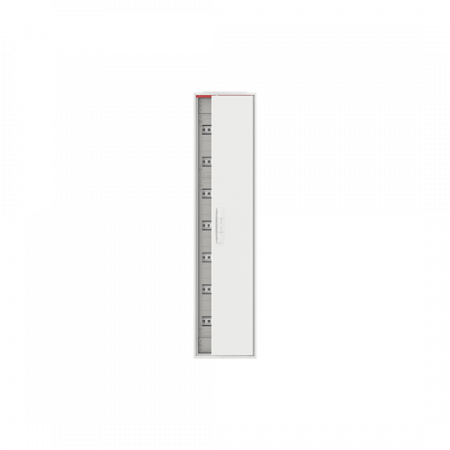

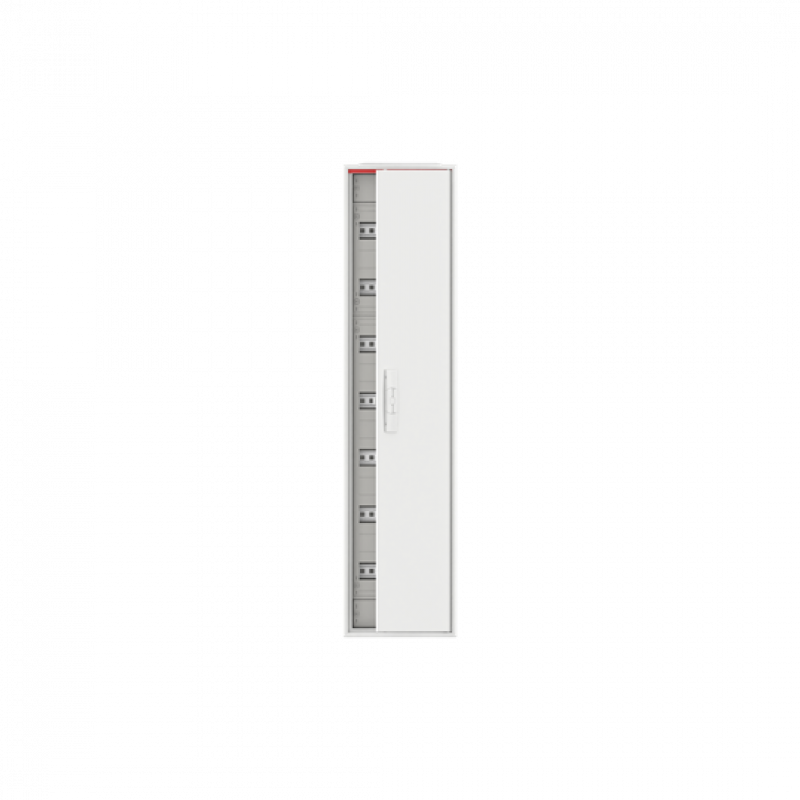

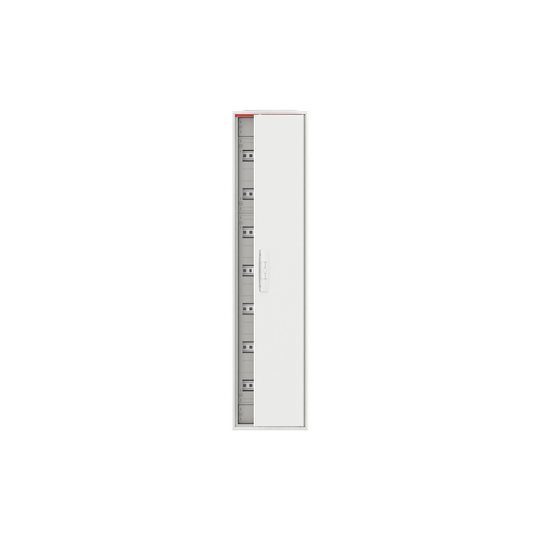

STRIEBEL & JOHN CA18R ComfortLine Compact – geräumiger Kleinverteiler für die Aufputzmontage
Der STRIEBEL & JOHN CA18R ist ein großzügig dimensionierter Aufputz-Kleinverteiler für den Innenbereich. Mit sieben Reihen und insgesamt 84 Platzeinheiten bietet er viel Raum für Schutz-, Schalt- und Steuergeräte sowie für die übersichtliche Ausführung umfangreicher Elektroinstallationen.
Das robuste Stahlblechgehäuse mit geschlossener Tür ist pulverbeschichtet und in RAL 9016 ausgeführt. Die Schutzart IP44 und die Schutzklasse II machen den Verteiler für vielfältige Installationen in Wohn-, Zweck- und Industriegebäuden interessant.
Technische Daten
| Hersteller | STRIEBEL & JOHN |
| Produktbezeichnung | CA18R ComfortLine Compact |
| Hersteller-Artikelnummer | 2CPX052233R9999 |
| Produkttyp | Kleinverteiler |
| Montageart | Aufputz |
| Anzahl Reihen | 7 |
| Platzeinheiten | 84 PLE |
| Breite in Teilungseinheiten | 12 TE je Reihe |
| Bemessungsstrom | 125 A |
| Bemessungsbetriebsspannung | 400 V |
| Netzfrequenz | 50/60 Hz |
| Schutzart | IP44 |
| Schutzklasse | II, schutzisoliert |
| Gehäusematerial | Stahlblech |
| Türmaterial | Stahlblech |
| Farbe | Weiß |
| RAL | RAL 9016 |
| Tür | Einflügelig, geschlossen |
| Türöffnungswinkel | 130° |
| Türanschlag | Rechts oder links |
| Verschluss | Standardverschluss |
| DIN-Schiene | Ja |
| Montageplatte | Nein |
| N/PE-Anschluss | Quick-Steckklemmen |
| Kabelabfangung | Integriert |
| Leitungseinführung | Oben, unten und seitlich |
| Einbautiefe | 135 mm |
| Innentiefe | 152 mm |
| Abmessungen | 1250 × 300 × 160 mm |
| Gewicht | ca. 16,3 kg |
| Normen | DIN EN 61439-1 / DIN EN 61439-3 |
| EAN | 4011617522331 |
84 Platzeinheiten für umfangreiche Installationen
Mit 84 Platzeinheiten auf sieben Reihen bietet der CA18R eine großzügige Aufnahmefläche für modulare Schutz- und Schaltgeräte. Pro Reihe stehen 12 Teilungseinheiten zur Verfügung, wodurch sich die Komponenten übersichtlich verteilen und zukünftige Erweiterungen erleichtert planen lassen.
QMS-Rasttechnik für einen flexiblen Ausbau
Die integrierte QMS-Rasttechnik ermöglicht das einfache Einrasten passender Verteilerfelder und Kombi-Sets. Dadurch kann der Verteiler entsprechend den Anforderungen der jeweiligen Elektroinstallation aufgebaut und erweitert werden.
Robustes Gehäuse mit praktischer Türlösung
Das pulverbeschichtete Stahlblechgehäuse ist für eine langlebige Nutzung ausgelegt. Die einflügelige Tür lässt sich werkzeuglos montieren und justieren und kann mit rechtem oder linkem Anschlag eingesetzt werden. Der Öffnungswinkel von 130° erleichtert den Zugang zu den eingebauten Komponenten.
Flexible Leitungseinführung und Kabelabfangung
Der Verteiler bietet Einführungsmöglichkeiten von oben, unten und seitlich. Eine integrierte Kabelabfangschiene unterstützt eine geordnete und sichere Leitungsführung und erleichtert insbesondere bei größeren Installationen die Verdrahtung.
N/PE-Quick-Steckklemmen
Die vorhandenen N/PE-Quick-Steckklemmen erleichtern den Anschluss von Neutral- und Schutzleitern. Die vorhandenen DIN-Schienen sind für die Montage der vorgesehenen modularen Geräte ausgelegt.
IP44 und Schutzklasse II
Mit der Schutzart IP44 ist das Gehäuse gegen das Eindringen größerer fester Fremdkörper und gegen Spritzwasser geschützt. Die schutzisolierte Ausführung der Schutzklasse II unterstützt einen sicheren Betrieb der Verteilung.
Geeignete Einsatzbereiche
Der CA18R eignet sich besonders für Wohngebäude, Zweckbauten, Gewerbeobjekte und industrielle Innenbereiche. Durch die sieben Reihen ist er insbesondere für Installationen interessant, bei denen ein größerer Platzbedarf und Erweiterungsreserven benötigt werden.
Flexible Planung und Erweiterung
Durch das ComfortLine-Compact-System lässt sich der Verteiler entsprechend der jeweiligen Anwendung mit geeigneten Verteilerfeldern und Kombi-Sets ausbauen. Dadurch kann der Innenaufbau individuell an die Anforderungen der Elektroinstallation angepasst werden.
Montagehinweis
Der CA18R ist für die Aufputzmontage im Innenbereich vorgesehen. Die elektrische Bestückung und der Anschluss müssen entsprechend den geltenden elektrotechnischen Vorschriften durch qualifiziertes Fachpersonal erfolgen.
Besonderheiten
Der Verteiler kombiniert 84 Platzeinheiten, 125 A Bemessungsstrom, IP44 und ein robustes Stahlblechgehäuse mit flexiblen Möglichkeiten für Leitungseinführung und Innenausbau. Die QMS-Rasttechnik und die integrierte Kabelabfangung unterstützen eine effiziente Installation insbesondere bei umfangreicheren Projekten.
Expertenbewertung
Der STRIEBEL & JOHN CA18R ist eine sehr gute Wahl für umfangreiche Aufputz-Verteilungen mit hohem Platzbedarf. Die 84 Platzeinheiten und sieben Reihen bieten deutlich mehr Ausbaureserve als kompaktere Verteiler. Positiv fallen außerdem die QMS-Rasttechnik, die flexible Leitungszuführung und die integrierte Kabelabfangung auf. Zusammen mit dem robusten Stahlgehäuse und IP44 eignet sich der CA18R besonders für professionelle Installationen in Wohn-, Gewerbe- und Zweckgebäuden.
