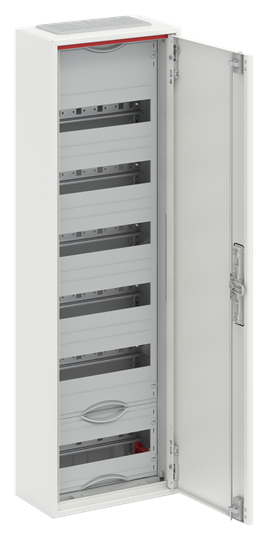

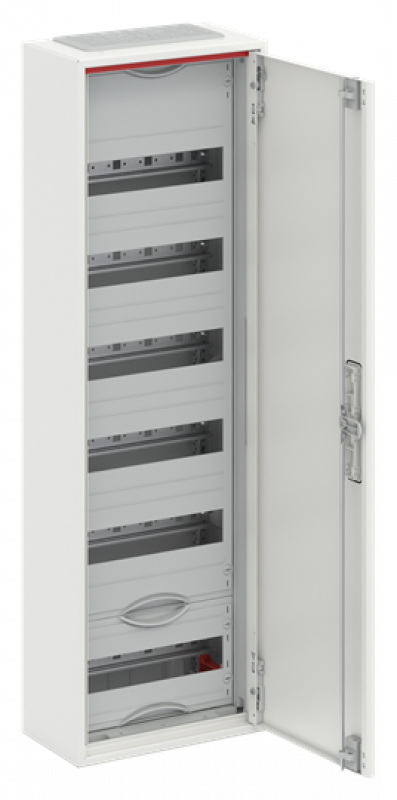

STRIEBEL & JOHN CA16V ComfortLine Compact – geräumiger Kleinverteiler für die Aufputzmontage
Der STRIEBEL & JOHN CA16V ist ein stabiler Kleinverteiler für die Aufputzmontage im Innenbereich. Mit sechs Reihen und insgesamt 72 Platzeinheiten bietet das Gehäuse ausreichend Raum für die Aufnahme von Schutz- und Schaltgeräten sowie weiteren Komponenten einer elektrischen Verteilung.
Das robuste Stahlgehäuse ist pulverbeschichtet und in Verkehrsweiß RAL 9016 ausgeführt. Die geschlossene Tür schützt den Verteilerbereich und ermöglicht gleichzeitig einen sauberen und professionellen Aufbau.
Technische Daten
| Hersteller | STRIEBEL & JOHN |
| Produktbezeichnung | CA16V ComfortLine Compact |
| Hersteller-Artikelnummer | 2CPX052183R9999 |
| Produkttyp | Kleinverteiler |
| Montageart | Aufputz |
| Anzahl Reihen | 6 |
| Platzeinheiten | 72 PLE |
| Breite in Teilungseinheiten | 12 TE |
| Bemessungsstrom | 125 A |
| Bemessungsbetriebsspannung | 400 V AC |
| Netzfrequenz | 50/60 Hz |
| Schutzart | IP44 |
| Schutzklasse | II, schutzisoliert |
| Gehäusematerial | Stahl |
| Oberfläche | Pulverbeschichtet |
| Farbe | Verkehrsweiß |
| RAL | RAL 9016 |
| Tür | Einflügelig, geschlossen |
| Türöffnungswinkel | 120° |
| Türanschlag | Rechts oder links |
| Verschluss | Standardverschluss |
| DIN-Schienen | Ja |
| N/PE-Anschluss | Quick-Steckklemmen |
| Kabelabfangung | Integriert |
| Montageplatte | Nein |
| EMV-Ausführung | Nein |
| Abmessungen | 950 × 300 × 160 mm |
| Innentiefe | 152 mm |
| Nettogewicht | 12,565 kg |
| Norm | DIN EN 61439-3 |
| EAN | 4011617521839 |
Viel Platz für die elektrische Verteilung
Mit 72 Platzeinheiten auf sechs Reihen bietet der CA16V großzügige Möglichkeiten für den Ausbau mit modularen Schutz-, Schalt- und Steuergeräten. Die 12 Teilungseinheiten je Reihe ermöglichen eine übersichtliche Anordnung der eingebauten Komponenten.
Robustes Stahlgehäuse mit Tür
Das pulverbeschichtete Stahlgehäuse ist auf eine langlebige Nutzung ausgelegt. Die einflügelige Tür kann mit einem Öffnungswinkel von bis zu 120° geöffnet werden und lässt sich entsprechend der Einbausituation mit rechtem oder linkem Anschlag verwenden.
Praktische Leitungseinführung
Für eine flexible Installation stehen Leitungseinführungen an der Ober-, Unter- und Seite des Gehäuses zur Verfügung. Die integrierte Kabelabfangmöglichkeit unterstützt eine geordnete und sichere Führung der Leitungen innerhalb des Verteilers.
N/PE-Quick-Steckklemmen
Die vorhandenen N/PE-Quick-Steckklemmen erleichtern den Anschluss der Neutral- und Schutzleiter. Die DIN-Schienen ermöglichen die Aufnahme der vorgesehenen modularen Einbaugeräte und sorgen für einen übersichtlichen Aufbau.
Schutzart IP44 für den Innenbereich
Mit IP44 ist das Gehäuse gegen feste Fremdkörper und gegen Spritzwasser geschützt. Damit eignet sich der Kleinverteiler für anspruchsvollere Innenbereiche in Wohn-, Zweck- und Industriegebäuden.
Geeignete Einsatzbereiche
Der CA16V eignet sich für Wohngebäude, Gewerbeobjekte, Zweckbauten und industrielle Anwendungen, bei denen eine großzügig dimensionierte Aufputz-Verteilung benötigt wird. Durch die sechs Reihen bietet er ausreichend Reserven für umfangreiche Installationen.
Individuell ausbaubar
Die ComfortLine-Compact-Serie ermöglicht einen flexiblen Ausbau mit passenden Verteilerfeldern und Kombi-Sets. Dadurch kann die Verteilung entsprechend den jeweiligen Anforderungen der Elektroinstallation zusammengestellt werden.
Montagehinweis
Der Kleinverteiler ist für die Aufputzmontage im Innenbereich vorgesehen. Die elektrische Bestückung und der Anschluss müssen entsprechend den geltenden elektrotechnischen Vorschriften und durch qualifiziertes Fachpersonal erfolgen.
Besonderheiten
Der CA16V kombiniert 72 Platzeinheiten, 125 A Bemessungsstrom, IP44 und ein robustes Stahlgehäuse mit einer für die Praxis ausgelegten Innenraumaufteilung. Die großzügigen Abmessungen und die flexible Leitungseinführung machen ihn besonders interessant für größere Elektroverteilungen mit entsprechendem Platzbedarf.
Expertenbewertung
Der STRIEBEL & JOHN CA16V ist eine überzeugende Lösung für größere Aufputz-Verteilungen mit hohem Platzbedarf. Die sechs Reihen mit insgesamt 72 Platzeinheiten, das robuste Stahlgehäuse und die IP44-Ausführung bieten eine gute Grundlage für professionelle Elektroinstallationen. Besonders positiv sind die flexible Leitungseinführung, die integrierte Kabelabfangung und die Quick-Steckklemmen für N/PE. Für umfangreiche Installationen in Wohn-, Gewerbe- und Zweckgebäuden ist der CA16V entsprechend vielseitig einsetzbar.
