DALI-2 Repeater zur Erweiterung großer Lichtsteuerungssysteme

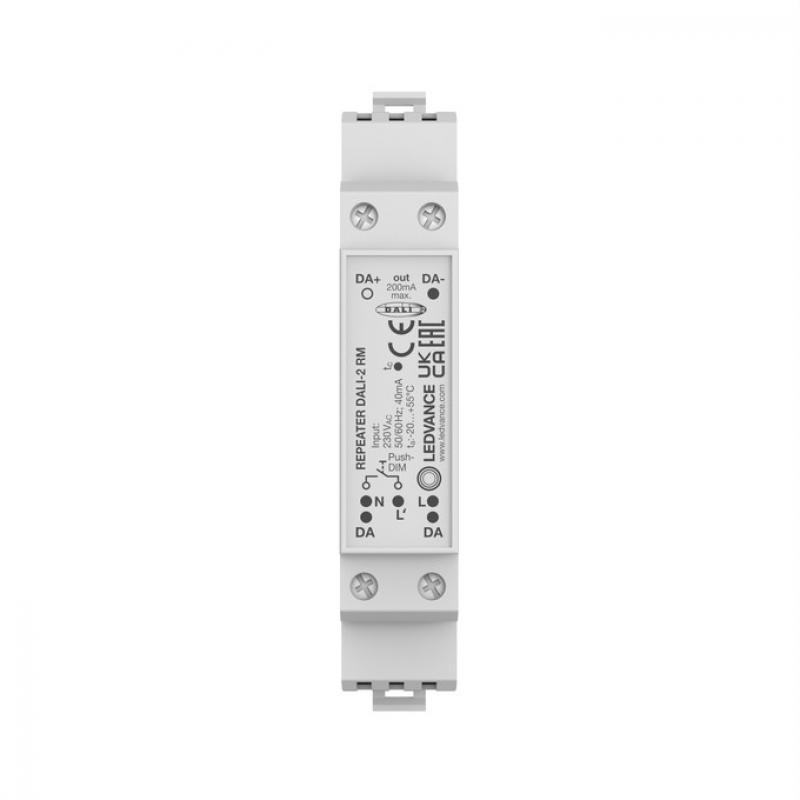

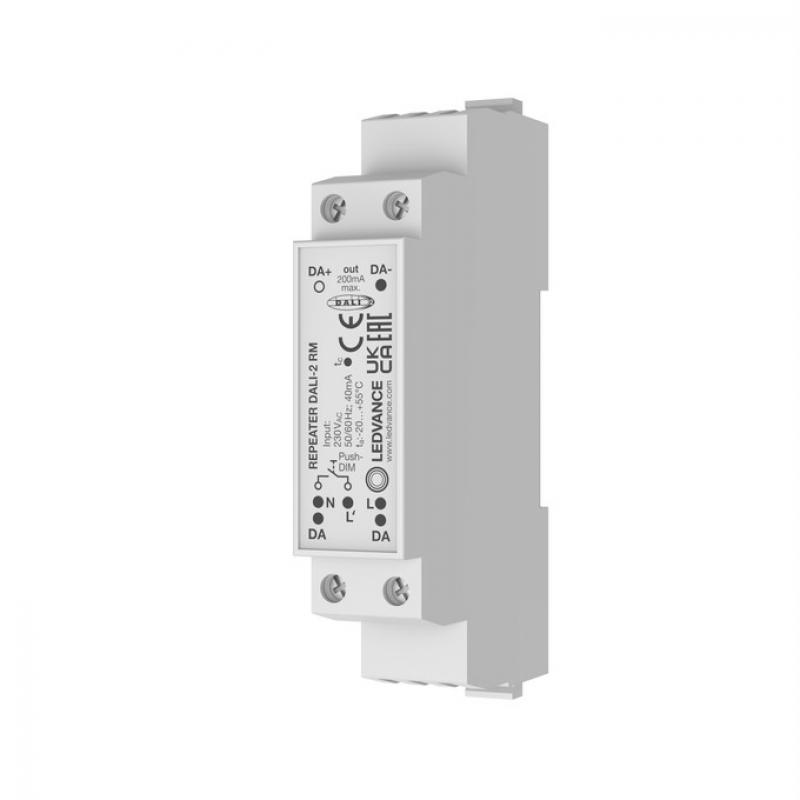

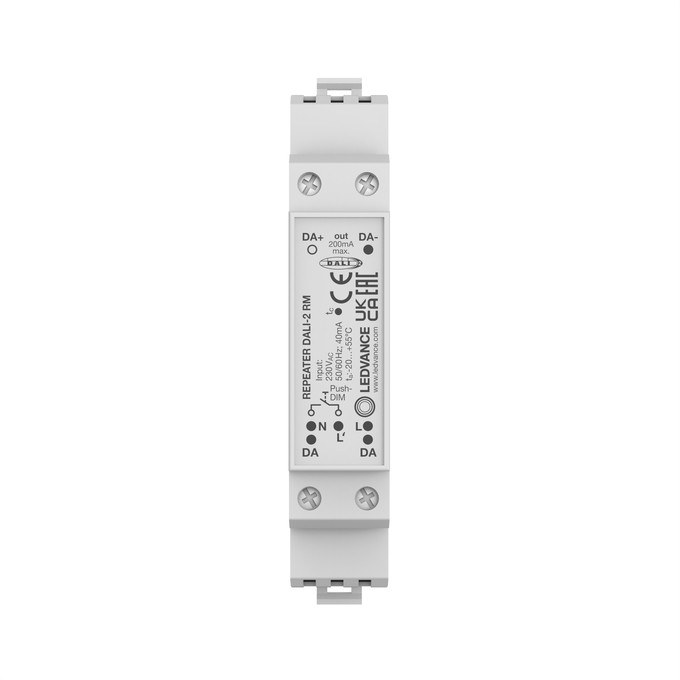

Der LEDVANCE REPEATER DALI-2 RAIL MOUNTING wurde speziell für die Erweiterung von DALI-Installationen entwickelt. Er ermöglicht die einfache Verlängerung von DALI-Leitungslängen über die üblichen 300 Meter hinaus und unterstützt die Einbindung zusätzlicher DALI-Geräte.
Die integrierte DALI-Busversorgung mit 200 mA ermöglicht den Betrieb von bis zu 90 DALI-Treibern. Das Gerät verhält sich innerhalb des Systems wie ein DALI-Vorschaltgerät mit eigener DALI-Adresse und lässt sich unkompliziert in bestehende Anlagen integrieren.
Durch Übertemperatur-, Kurzschluss-, Verpolungs- und Überspannungsschutz bietet der Repeater ein hohes Maß an Betriebssicherheit. Die Hutschienenmontage ermöglicht eine schnelle Installation im Schaltschrank.
TECHNISCHE DATEN
Elektrische Daten
• Nennleistung: 5,3 W
• Nennspannung: 230 V
• Stromart: AC
• Eingangsstrom: 40 mA
• Netzfrequenz: 50–60 Hz
• DALI Busversorgung: 200 mA
Funktionen
• DALI-2 Repeater
• Erweiterung von DALI-Leitungslängen
• Integrierte DALI-Spannungsversorgung
• Push DIM Funktion integriert
• Geeignet für DT6 und DT8 Anwendungen
• Bis zu 90 DALI-Treiber anschließbar
• Kompatibel mit LEDVANCE VIVARES
Schutz & Sicherheit
• Übertemperaturschutz: Reversibel
• Kurzschlussschutz: Reversibel
• Verpolungsschutz: Ja
• Überspannungsschutz: Ja
• Schutzklasse: II
• Schutzart: IP20
Montage
• Montageart: Hutschiene
• Installation im Schaltschrank
• Leitungsquerschnitt Eingang: 0,5–2,5 mm²
• Leitungsquerschnitt Ausgang: 0,5–2,5 mm²
• Abisolierlänge Eingang: 7 mm
• Abisolierlänge Ausgang: 7 mm
Material
• Gehäusematerial: Polycarbonat (PC)
• Farbe: Grau
Betriebsbedingungen
• Umgebungstemperatur: -20 °C bis +55 °C
• Maximale Gehäusetemperatur (tc): 75 °C
Lebensdauer
• Schaltzyklen: 5.000
ABMESSUNGEN
• Länge: 98 mm
• Breite: 17,5 mm
• Höhe: 56 mm
• Gewicht: 50 g
EINSATZGEBIETE
• Große Gebäude mit langen DALI-Leitungswegen
• Bürogebäude
• Industrieanlagen
• Lagerhallen
• Gewerbeobjekte
• Erweiterung bestehender DALI-Systeme
• Integration zusätzlicher DALI-Geräte
EXPERTENBEWERTUNG
Der LEDVANCE REPEATER DALI-2 RAIL MOUNTING ist eine professionelle Lösung zur Erweiterung komplexer DALI-Installationen. Besonders bei großen Gebäuden mit langen Leitungswegen sorgt er für eine stabile Kommunikation und zuverlässige Busversorgung. Die integrierten Schutzfunktionen sowie die Unterstützung von DT6- und DT8-Anwendungen machen ihn zu einer sicheren und zukunftsfähigen Komponente für moderne Lichtmanagementsysteme.
