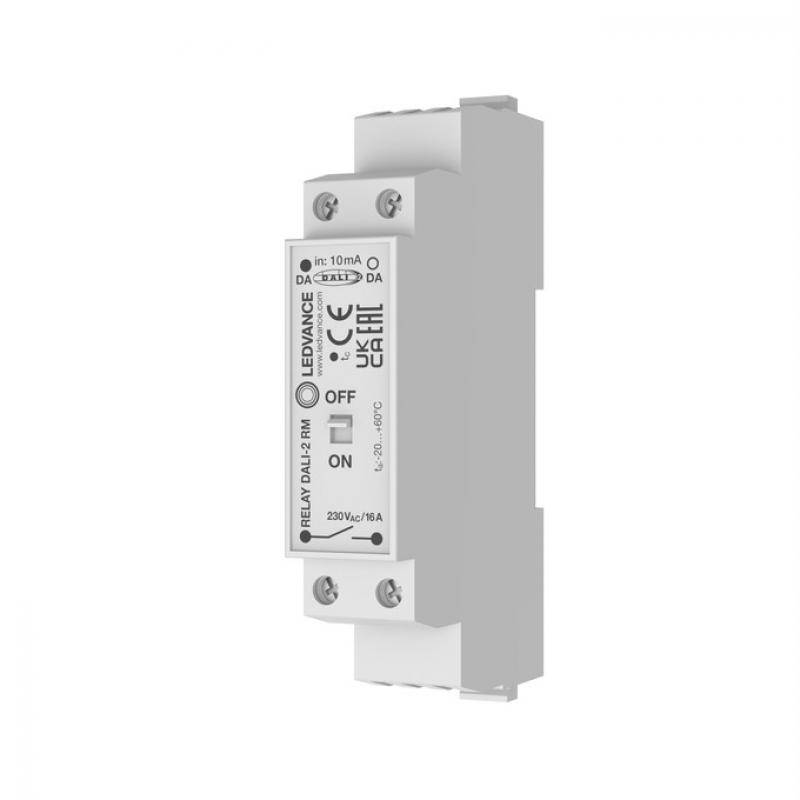

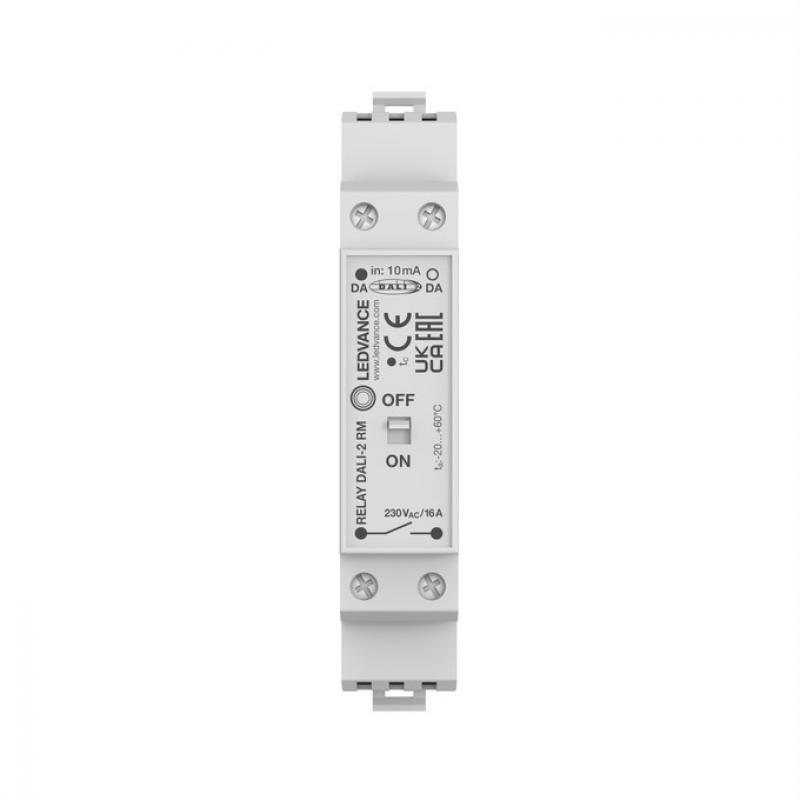

DALI-2 Relaismodul für nicht dimmbare Lasten
Das LEDVANCE RELAY DALI-2 RAIL MOUNTING ermöglicht die einfache Integration von nicht dimmbaren Leuchten und elektrischen Lasten in moderne DALI-Beleuchtungssysteme. Das Gerät arbeitet gemäß DALI Device Type 7 (DT7) und stellt eine zuverlässige Schaltfunktion über die DALI-Schnittstelle bereit.
Mit einer Schaltleistung von bis zu 3000 W und einem Nennstrom von 16 A eignet sich das Relais besonders für Anwendungen mit hohen Lasten. Die integrierte Einschaltstrombegrenzung unterstützt den sicheren Betrieb selbst bei Einschaltströmen bis zu 350 A.
Zusätzliche Schutzfunktionen wie Übertemperatur-, Verpolungs- und Überspannungsschutz erhöhen die Betriebssicherheit. Die kompakte Bauform für die Hutschienenmontage ermöglicht eine einfache Integration in Schaltschränke und Gebäudeautomationssysteme.
TECHNISCHE DATEN
Elektrische Daten
• Nennleistung: 3000 W
• Nennspannung: 230 V
• Stromart: AC
• Nennstrom: 16 A
• Einschaltstrom: bis 350 A
• Netzfrequenz: 50–60 Hz
Funktionen
• DALI-2 Relaismodul
• DALI Device Type 7 (DT7)
• Schalten nicht dimmbarer Leuchten
• Schalten elektrischer Lasten bis 16 A
• Einstellbares Verhalten nach Spannungswiederkehr
• Einschalten im Nulldurchgang
• Integrierte Einschaltstrombegrenzung
• Geeignet für hohe Einschaltströme bis 350 A
• Kompatibel mit LEDVANCE VIVARES
Schutz & Sicherheit
• Übertemperaturschutz: Reversibel
• Verpolungsschutz: Ja
• Überspannungsschutz: Ja
• Schutzklasse: II
• Schutzart: IP20
Montage
• Montageart: Hutschiene
• Installation im Schaltschrank
• Leitungsquerschnitt Eingang: 0,5–2,5 mm²
• Leitungsquerschnitt Ausgang: 0,5–2,5 mm²
• Abisolierlänge Eingang: 7 mm
• Abisolierlänge Ausgang: 7 mm
Material
• Gehäusematerial: Polycarbonat (PC)
• Farbe: Grau
Betriebsbedingungen
• Umgebungstemperatur: -20 °C bis +60 °C
• Maximale Gehäusetemperatur (tc): 75 °C
Lebensdauer
• Schaltzyklen: 100.000
ABMESSUNGEN
• Länge: 98 mm
• Breite: 17,5 mm
• Höhe: 56 mm
• Gewicht: 52 g
EINSATZGEBIETE
• Integration nicht dimmbarer Leuchten in DALI-Systeme
• DT7 Anwendungen
• Bürogebäude
• Industrieanlagen
• Lagerhallen
• Gewerbeobjekte
• Gebäudeautomation
• Schaltschränke
EXPERTENBEWERTUNG
Das LEDVANCE RELAY DALI-2 RAIL MOUNTING ist die ideale Lösung, wenn nicht dimmbare Leuchten oder andere elektrische Verbraucher in ein DALI-System integriert werden sollen. Dank DT7-Unterstützung, hoher Schaltleistung von 16 A und der Fähigkeit, Einschaltströme bis 350 A sicher zu verarbeiten, eignet sich das Modul besonders für professionelle Gebäude- und Industrieinstallationen. Die integrierten Schutzfunktionen und die einfache Hutschienenmontage sorgen für einen zuverlässigen und langlebigen Betrieb.
