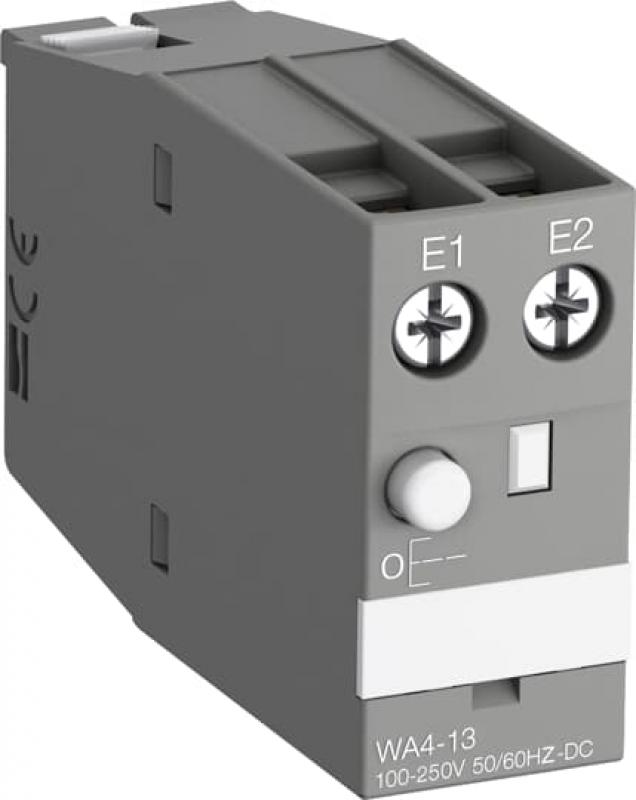

ABB WA4-13 Mechanische Verklinkung, 100-250 V 50/60 Hz / DC, für AF09 ...AF65, NF(1 Etage)

1SBN040100R1013
WA4-13
Die mechanische Verklinkung WA4 für Schütze des Typs AF09 ... AF96 und Hilfsschütze des Typs NF stellt sicher, dass das Schütz oder das Hilfsschütz auch bei Spannungsmangel oder -ausfall eingeschaltet bleibt.Standardschütze können leicht in kompakte verklinkte Schütze umgewandelt werden.Der Block WA4 enthält eine mechanische Verklinkung mit Entklinkung durch elektromagnetischen Impuls (Wechselstrom- oder Gleichstromimpuls) oder von Hand.Die Verklinkung hält das geschlossene Schütz nach dem Schließen in geschlossenem Zustand, wenn die Versorgungsspannung an den Anschlussklemmen der Schützspule ausfällt.Das Öffnen des Schützes erfolgt:– Elektrisch durch einen Impuls (Wechselstrom- oder Gleichstromimpuls) an der Spule des Blocks WA4 (die Spule ist nicht auf Daueransteuerung ausgelegt)– Von Hand durch Betätigung der Taste auf der Vorderseite des Blocks WA4.Der Block WA4 wird auf der Vorderseite des 1-Etagen-Schützes aufgerastet und belegt zwei Steckplätze in der Mittenposition. Zusätzliche Hilfskontakte können seitlich am Schütz angebracht werden.
