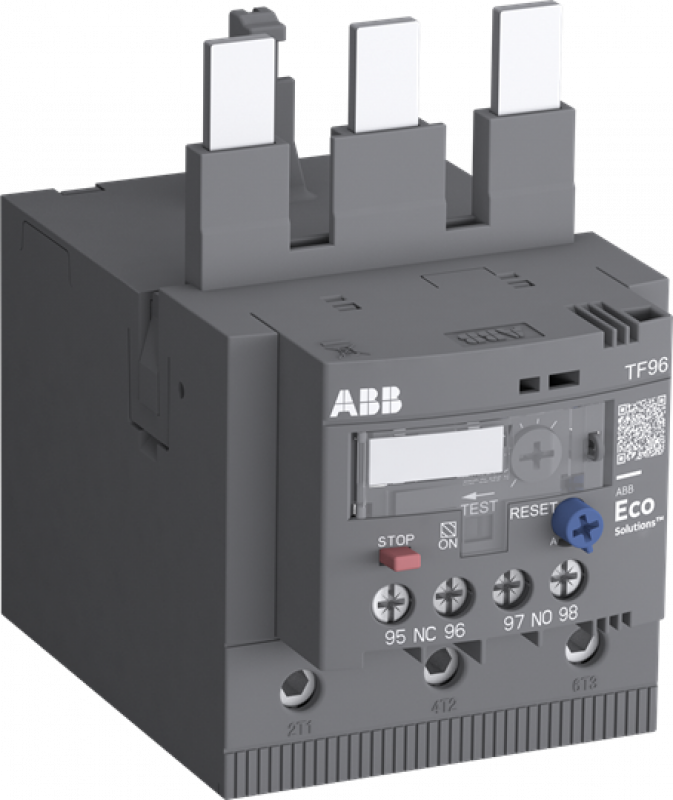

ABB TF96-78 Thermisches Überlastrelais, 65-78 A, Auslöseklasse 10,

1SAZ911201R1004
TF96-78
TF96 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 96 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.TF96 werden normalerweise an Schütze AF80 bis AF96 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.TF96 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
