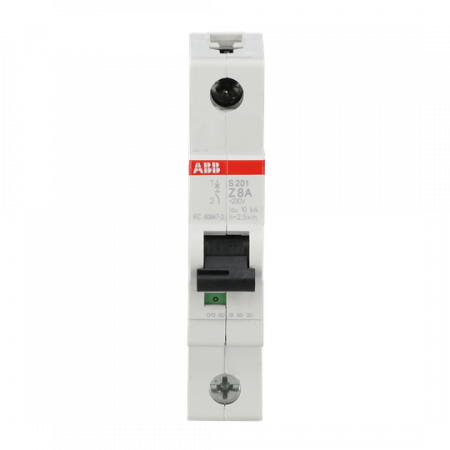

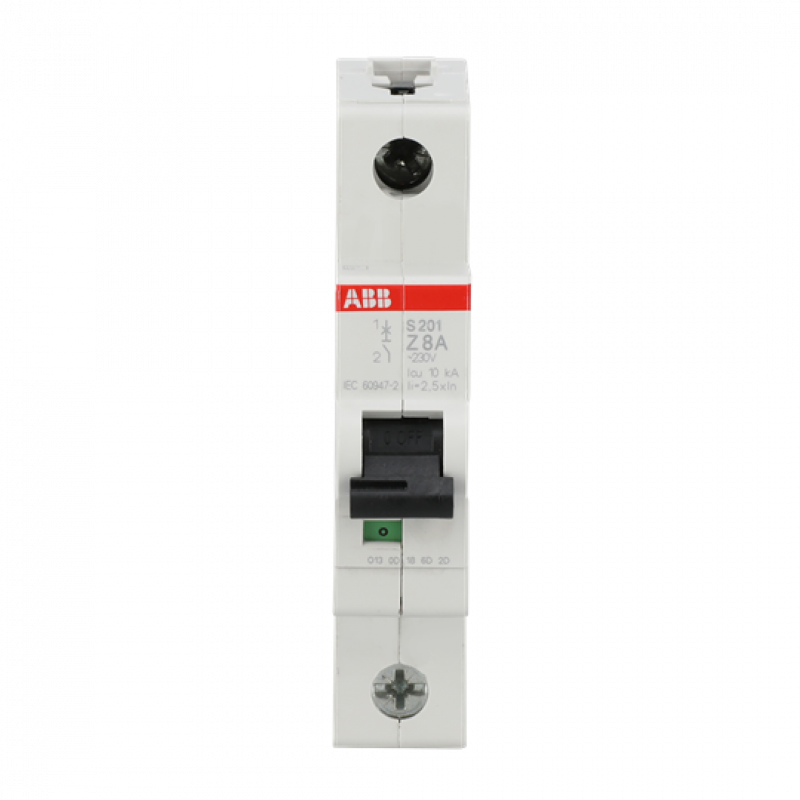

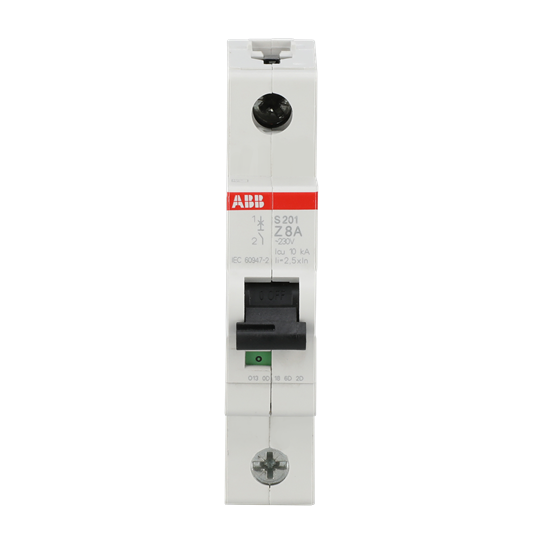

ABB S201-Z8 Leitungsschutzschalter 8 A – 1-polig mit Z-Charakteristik
Der ABB S201-Z8 ist ein 1-poliger Leitungsschutzschalter aus der Baureihe System pro M compact S200. Mit einem Bemessungsstrom von 8 A und der Z-Auslösecharakteristik dient er dem Schutz von Leitungen und Stromkreisen vor Überlast und Kurzschluss.
Das Gerät besitzt ein Bemessungsschaltvermögen von 6 kA bei 230/400 V AC gemäß IEC/EN 60898-1. Zusätzlich beträgt das Ausschaltvermögen nach IEC/EN 60947-2 bis zu 10 kA bei 230/400 V. Die Auslegung ermöglicht den Einsatz in Wohngebäuden sowie in gewerblichen und industriellen Installationen.
Der S201-Z8 wird auf einer DIN-Hutschiene montiert und benötigt lediglich 1 Teilungseinheit. Der Neutralleiter wird nicht mitgeschaltet. Zusatzeinrichtungen wie Hilfs- oder Signalkontakte können für die Baureihe S200 ergänzt werden.
Die Z-Charakteristik ist insbesondere für Anwendungen geeignet, bei denen eine empfindlichere Auslösung als bei klassischen B- oder C-Charakteristiken erforderlich ist. Die genaue Dimensionierung muss entsprechend der jeweiligen Installation, Leitung und Schutzanforderung erfolgen.
Allgemeine Daten
| Hersteller | ABB |
| Baureihe | System pro M compact S200 |
| Hersteller-Art.-Nr. | 2CDS251001R0408 |
| Typ | S201-Z8 |
| EAN | 4016779530415 |
| Produktart | Leitungsschutzschalter |
| Polzahl | 1 |
| Geschützte Pole | 1 |
| Bemessungsstrom | 8 A |
| Auslösecharakteristik | Z |
| Bemessungsspannung | 230 V AC |
| Spannungsart | AC/DC |
| Frequenz | 50–60 Hz |
| Schutzart | IP20 |
| Montage | DIN-Hutschiene |
| Teilungseinheiten | 1 TE |
| Unterputzmontage | Nein |
| Mitschaltender Neutralleiter | Nein |
Elektrische Daten
| Bemessungsschaltvermögen Icn | 6 kA bei 230/400 V AC |
| Ausschaltvermögen Icu | 10 kA bei 230/400 V nach IEC 60947-2 |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 2 W |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen | Ja |
| Elektrische Lebensdauer | 20.000 Schaltspiele |
Abmessungen und Anschluss
| Einbautiefe | 69 mm |
| Breite | 1 Teilungseinheit |
| Anschlussquerschnitt eindrähtig | 0,75–35 mm² |
| Anschlussquerschnitt mehrdrähtig | 0,75–25 mm² |
| Gewicht | ca. 125 g |
Funktionsweise
Der Leitungsschutzschalter kombiniert einen thermischen Auslösemechanismus zum Überlastschutz mit einem elektromechanischen Auslösemechanismus zum Kurzschlussschutz. Dadurch werden angeschlossene Leitungen und Stromkreise bei unzulässiger Überlastung oder einem Kurzschluss abgeschaltet.
Die Z-Charakteristik besitzt einen besonders niedrigen magnetischen Auslösebereich und ist damit für Stromkreise geeignet, bei denen eine entsprechend empfindliche Kurzschlussauslösung erforderlich ist. Die Auswahl des Leitungsschutzschalters muss immer zur jeweiligen Leitungsdimensionierung und Anlagenkonfiguration passen.
Montage und Anwendung
Der ABB S201-Z8 wird in Verteilungen auf einer DIN-Hutschiene montiert. Durch die Bauform mit nur einer Teilungseinheit lässt er sich platzsparend in modularen Verteilersystemen einsetzen.
Typische Einsatzbereiche sind elektrische Unterverteilungen sowie Wohn-, Gewerbe- und Industrieinstallationen, sofern die technischen Anforderungen des Stromkreises zur Z-Charakteristik und zum Bemessungsstrom von 8 A passen.
Normen und Eigenschaften
- 1-poliger Leitungsschutzschalter
- 8 A Bemessungsstrom
- Z-Auslösecharakteristik
- 6 kA Bemessungsschaltvermögen
- 10 kA Ausschaltvermögen nach IEC/EN 60947-2
- 230 V AC Bemessungsspannung
- AC/DC geeignet
- 1 Teilungseinheit
- DIN-Hutschienenmontage
- IP20
- Schutz gegen Überlast und Kurzschluss
- Zusatzeinrichtungen nachrüstbar
Hinweis
Die Auswahl und Dimensionierung eines Leitungsschutzschalters muss entsprechend der elektrischen Anlage, der Leitungsquerschnitte, der Verlegeart und der geltenden Installationsvorschriften erfolgen. Die Z-Charakteristik sollte nur eingesetzt werden, wenn sie für den jeweiligen Stromkreis geeignet ist.
Bewertung durch unsere Lichtexperten
Der ABB S201-Z8 ist ein kompakter 1-poliger Leitungsschutzschalter für Anwendungen, bei denen eine Z-Charakteristik und 8 A Bemessungsstrom benötigt werden. Mit 6 kA Bemessungsschaltvermögen, 1 TE Baubreite und der Möglichkeit zur Erweiterung mit Zusatzeinrichtungen bietet er eine flexible Lösung für modulare Niederspannungsverteilungen. Besonders zu beachten ist die Z-Charakteristik, da sie eine spezifische Auslösecharakteristik besitzt und daher nicht pauschal als Ersatz für einen Leitungsschutzschalter mit B- oder C-Charakteristik eingesetzt werden sollte.
