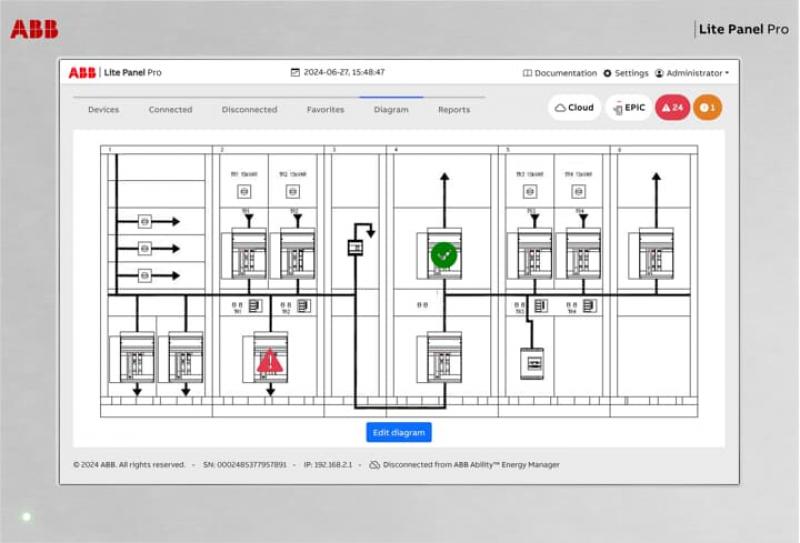

ABB Lite Panel Pro Touch-Panel-PC zur Visualisierung für ASKI Energie- und Lastmanagement

1SDA123321R1
Lite Panel Pro
Das ABB Ability™ Lite Panel Pro ist eine Schaltanlagen-HMI-Einheit in 12,1 Zoll, welche bis zu 90 Geräte gleichzeitig überwachen und steuern kann. Diese ABB-Geräte werden per Modbus RTU oder TCP direkt in das Kommunikationsnetzwerk des Panels eingebun-den. Die Daten werden über vordefinierte Vorlagen als digitalen Zwilling auf dem Lite Panel Pro vor Ort angezeigt und können somit einfach bedient werden.Funktionen:-Maximal 90 Geräte mit den folgenden Grenzwerten: Max. 30 Geräte in Modbus RTU (15 pro COM-Port); Max. 20 Geräte von Drittanbietern, unabhängig vom Pro-tokoll-Protokollübersetzer von RTU zu TCP-Automatisches Scannen der kompatiblen Feldgeräte.-Manuelles Hinzufügen der Geräte von Drittanbietern.-Status der Gerätekommunikation-Überwachung in Echtzeit:oSpannungen, Ströme, Leistungen, Energien, Geräteinformationen, Ober-schwingungen, Netzanalyse, Messhistorie, Auslösehistorie, Ereignisproto-koll, Frequenz, Leistungsfaktor, Alarme, Warnungen-Temporale Datenhaltung der Verlaufsdaten:oSpannungen, Ströme, Leistungen, Energien, Alarme und WarnungenoWenn die maximale Anzahl der unterstützten Geräte verwendet wird, ist eine temporale Datenhaltung von mindestens einem Jahr gewährleistet. Die Historisierungskapazität steigt, wenn die Anzahl der angeschlossenen Geräte abnimmt.-Berichte:oEinzelnoGeplant-DiagrammoMöglichkeit, ein Bild hochzuladen, in dem die Assets gekennzeichnet wer-den-Sprachen:oItalienisch, Englisch, Chinesisch, Französisch, Spanisch, DeutschTechnische Daten Umgebung: InnenraumLCD: 12.1 Zoll - 1280x800 (16:10)Touchscreen: 5-Draht-WiderstandstechnologieSchutzart: IP65 – frontal*Prozessor: Intel® Atom® x7-E3950 ▪1,60 GHz (2,00 GHz Turbo), 4 Kerne / 4 Threads, 2MB L2 Cache, 14nm RAM: (verlötet) 8GB LP-DDR4Massenspeicher: SSD von 60GB M.2 2242 SATA III - 3D TLCSchnittstellen: 2x Ethernet 10/100/1000Mbps (RJ45); 3x USB 3.0 (Typ-A); 1x Display-Port V1.2; 2x RS 485 (DB9M)Anschlusswert: 24V DC (18-32V DC) isoliertBatterie: 3-V-Lithium-Knopfzelle CR2032Betriebstemperatur: 0 °C bis 50 °CLagerhaltungstemperatur: -5 °C bis 60 °CRelative Luftfeuchtigkeit bei Betrieb und Lagerung: 90 % nicht kondensierendZulassungen: CE, UL 61010-1, UL 61010-2-201 (für weitere Einzelheiten siehe Informatio-nen zur Sicherheit)Cybersicherheit: TPM 2.0Erdungskabel: Kabelquerschnitt (nicht im Lieferumfang enthalten): 2,5 mm² (AWG14) Kupferleiter, für eine Betriebstemperatur von mindestens 75 °C zertifiziert.
