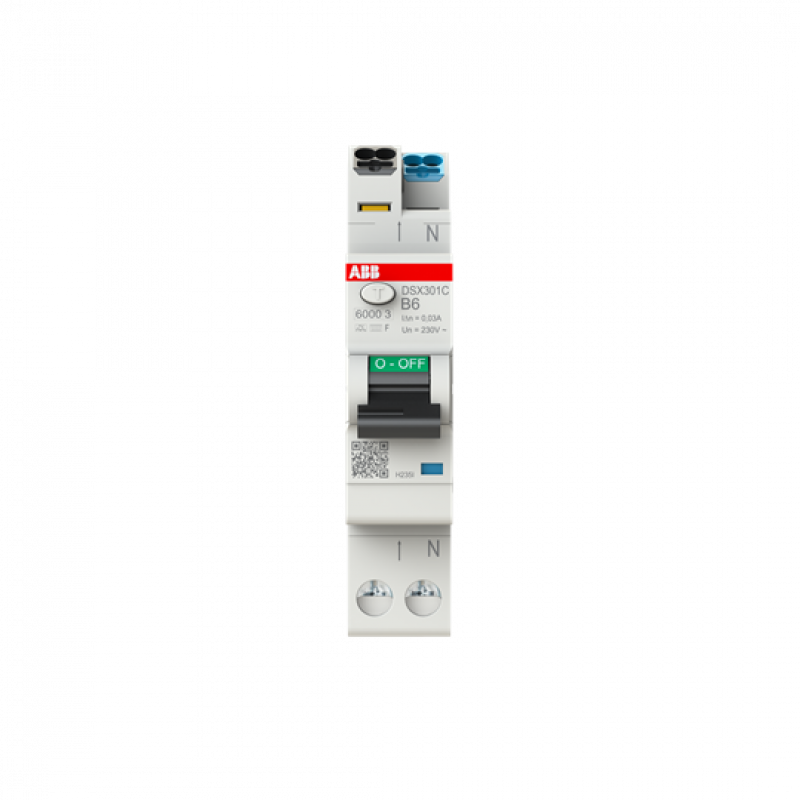

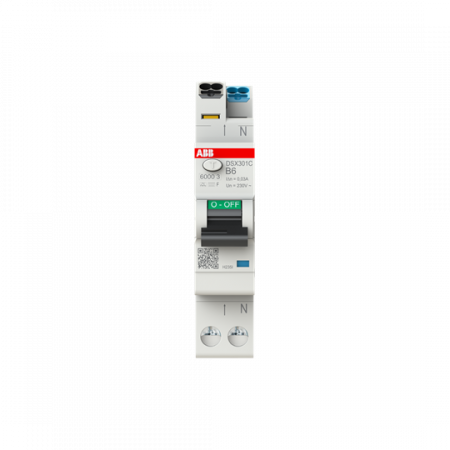

ABB DSX301C B6 F30 FI/LS-Schalter Typ F mischfrequenzsensitiv 30 mA, 6 kA, 1P+N, B-Char., 6 A FlexLine Push-in Technologie 1 Teilungseinheit

2CSR255565R1065
DSX301C B6 F30
FI/LS-Schalter (RCBOs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) und für Typ F DIN EN 62423 (VDE 0664-40).Einsatzgebiete sind Haushalts- und Gewerbeanwendungen.Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.Ihre patentierten Anschlussklemmen mit Push-in Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-in Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden.Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.Die DSX301C F (Typ F) sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einem Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms.Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.RCBO DSX301C F Typ F ist 1-polig geschützt (LS), 2-polig schaltend.
