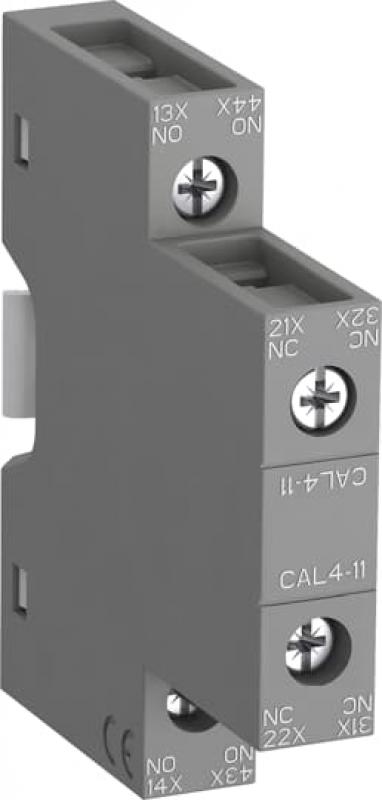

ABB CAL4-11-T Hilfskontaktblock, 2-polig, 1S+1Ö, seitliche Montage, VPE 10St

1SBN010120T1011
CAL4-11-T
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage:– CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten– CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner– CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage:– CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung. Alle zusätzlich angebaute Hilfsöffnerkontakte sind als Spiegelkontakte nach IEC60947-4-1 Anhang F ausgeführt.
