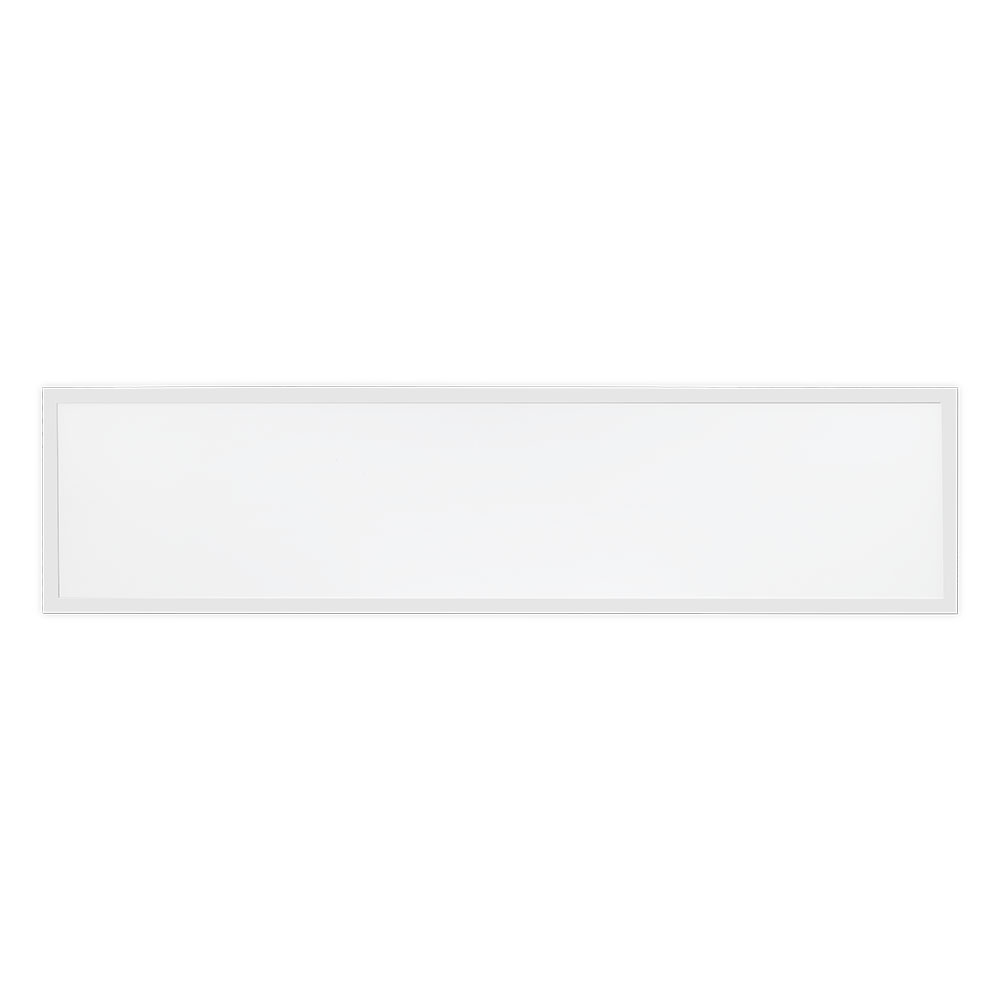

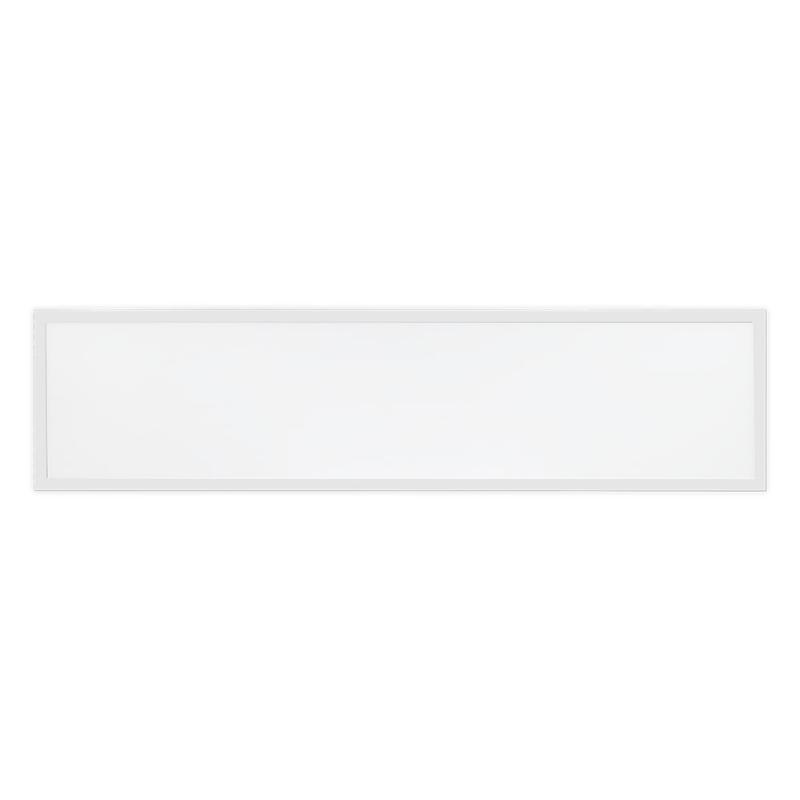

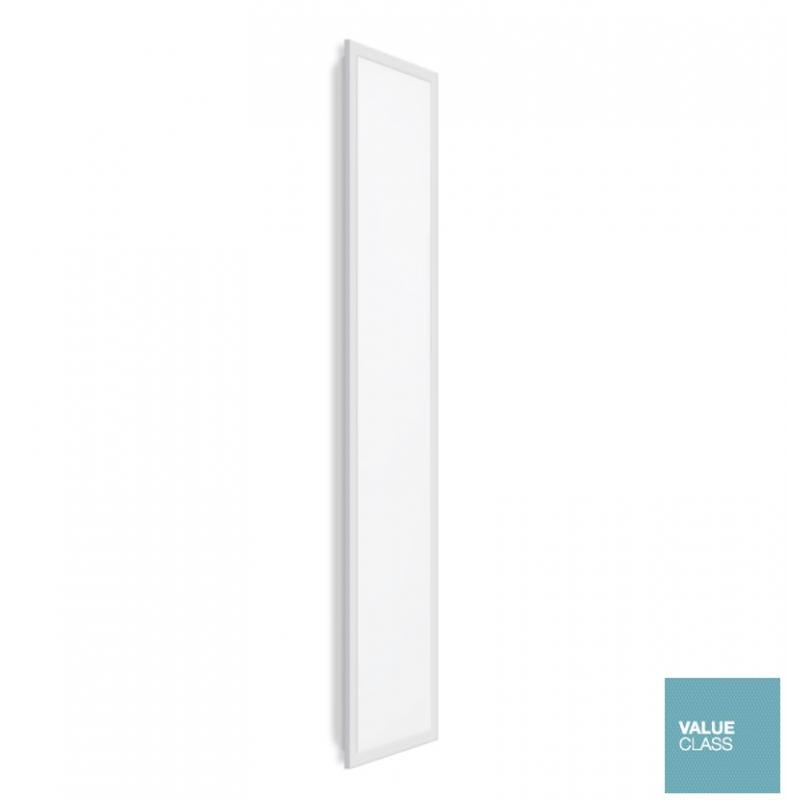

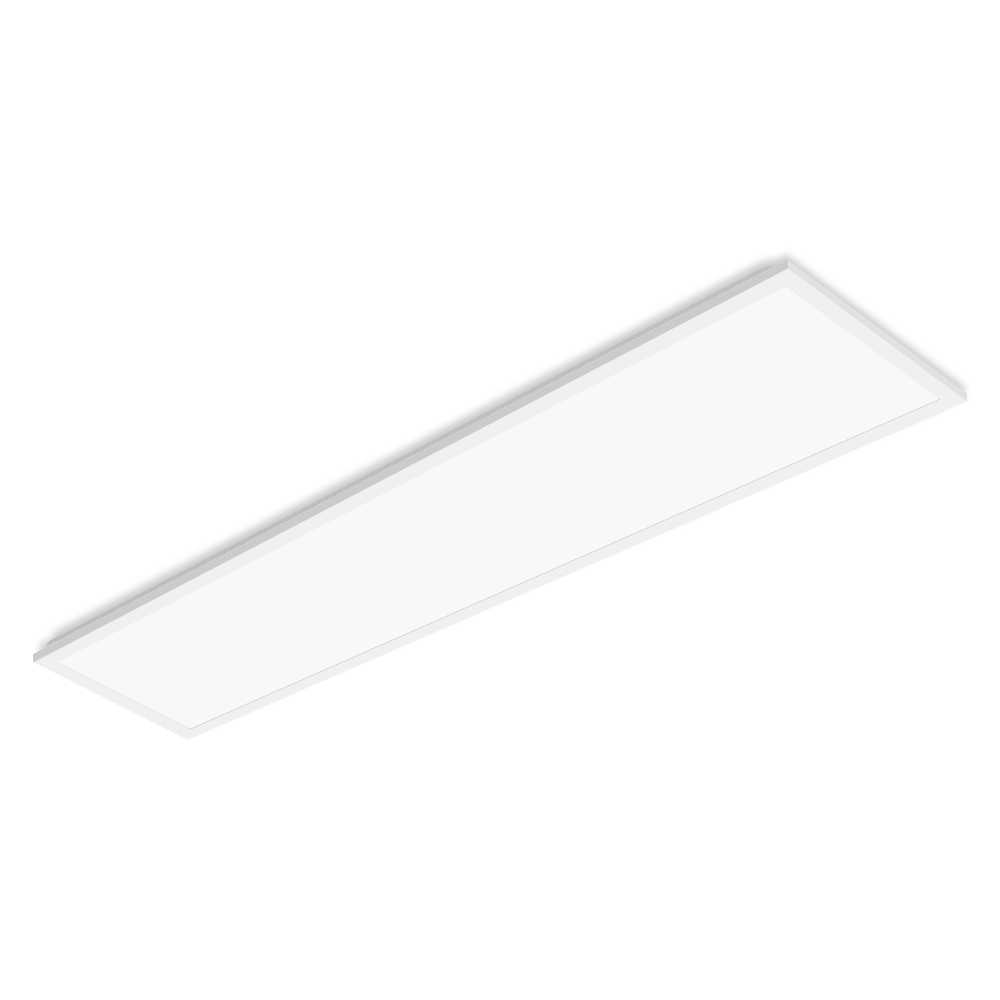

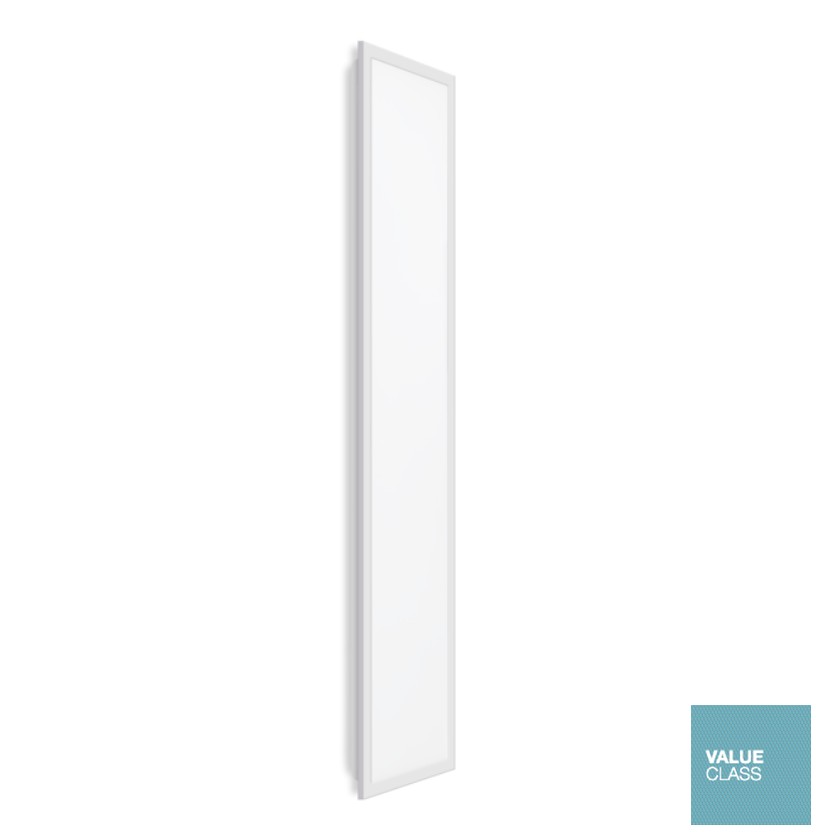

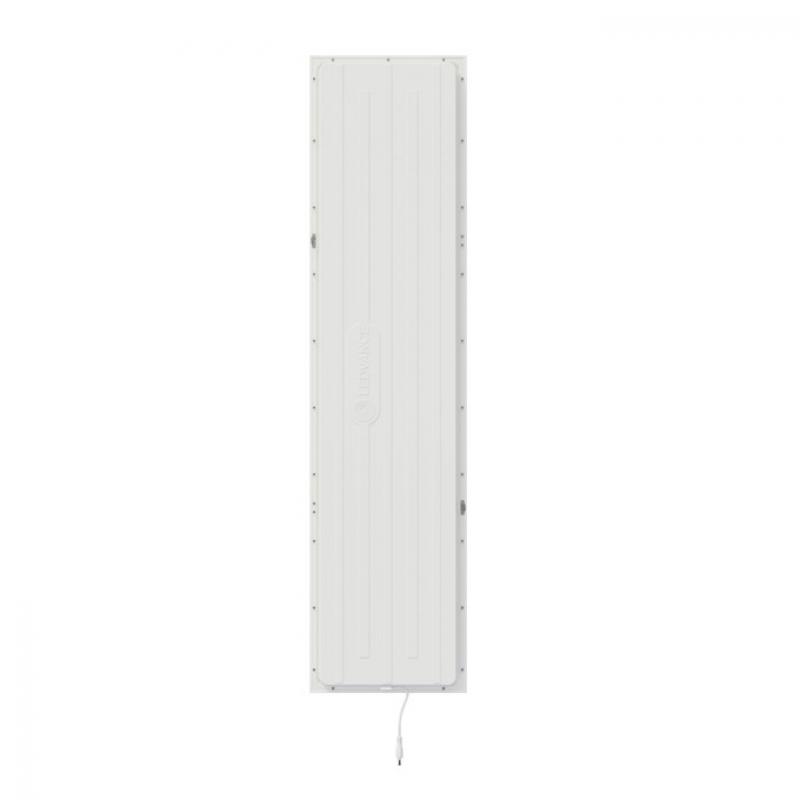

LEDVANCE PANEL COMPACT 1200 DALI MULTI SELECT PL COMP 1200 DA V 30W 84065 U19

DALI-2 Multi Select LED-Panel mit Tageslichtweiß für moderne Bürobeleuchtung

Das LEDVANCE PANEL COMPACT 1200 DALI MULTI SELECT U19 wurde für anspruchsvolle, vernetzte Lichtlösungen entwickelt. Dank DALI-2 Technologie ist es vollständig kompatibel mit Systemen wie VIVARES und ermöglicht eine präzise digitale Lichtsteuerung in Smart-Building-Umgebungen.

Die Multi Select Funktion erlaubt die flexible Einstellung der Farbtemperatur zwischen 4000 K und 6500 K sowie eine bedarfsgerechte Anpassung des Lichtstroms. Dadurch eignet sich das Panel besonders für konzentriertes Arbeiten und technische Arbeitsbereiche mit hohem Lichtbedarf.

Mit bis zu 4200 lm Lichtstrom und einer Effizienz von bis zu 140 lm/W bietet das Panel eine wirtschaftliche und leistungsstarke Beleuchtungslösung. Der UGR-Wert < 19 sorgt für reduzierte Blendung und damit für hohen Sehkomfort an Bildschirmarbeitsplätzen.

Die DALI-2 Schnittstelle ermöglicht eine stufenlose Dimmung von 1–100 %, wodurch sich das Panel optimal in moderne Lichtmanagementsysteme integrieren lässt.

TECHNISCHE DATEN

Elektrische Daten

• Nennleistung: 30 W
• Nennspannung: 220–240 V
• Netzfrequenz: 0/50/60 Hz
• Nennstrom: 135 mA
• Einschaltstrom: 23 A
• Einschaltstromdauer (Th50): 34 µs
• Max. Leuchten B16: 47
• Max. Leuchten C10: 29
• Max. Leuchten C16: 47
• Netzleistungsfaktor: 0,9
• Oberschwingungsgehalt: < 5 %
• Schutzklasse: II
• Stoßspannungsfestigkeit: 1000 V
• Betriebsart: Externer LED-Treiber

Photometrische Daten

• Lichtstrom: 4200 lm
• Lichtausbeute: 140 lm/W
• Farbtemperatur: 4000 K / 6500 K
• Lichtfarbe: Kaltweiß / Tageslichtweiß
• Farbwiedergabeindex: Ra > 80
• SDCM: < 3
• Abstrahlwinkel: 90°
• UGR: < 19
• Flickerarm: Ja
• Pst LM: < 1
• SVM: < 0,4
• Photobiologische Sicherheit: RG0 (EN62778 / EN62471)

Lebensdauer & Zuverlässigkeit

• Lebensdauer L70/B50: bis 100.000 h
• Lebensdauer L80/B10: bis 75.000 h
• Lebensdauer L90/B10: bis 35.000 h
• Schaltzyklen: 100.000

Material & Verarbeitung

• Gehäusematerial: Aluminium
• Produktfarbe: Weiß (RAL 9003)
• Abdeckung: Polystyrol (PS)
• Lichtaustrittsfläche: Polystyrol
• Glühdrahtprüfung: 650 °C
• Quecksilbergehalt: 0,0 mg

INSTALLATION & ANWENDUNG

• Montageart: Einbau / Abgehängt / Anbau
• Montageort: Decke
• Rastermaß: 1200 × 300 mm
• Einbaumaß: 1175 × 575 mm
• Einbautiefe: 50 mm
• Schutzart: IP50 / IP20
• Stoßfestigkeit: IK02
• Umgebungstemperatur: -10 bis +45 °C
• Dimmbar: Ja (DALI-2, 1–100 %)
• Leuchtmittel enthalten: Ja
• Austauschbare Lichtquelle: Nein

TREIBER / BETRIEBSGERÄT

• Ausgangsstrom: 800 mA
• Ausgangs-Rippelstrom: 0,05 %

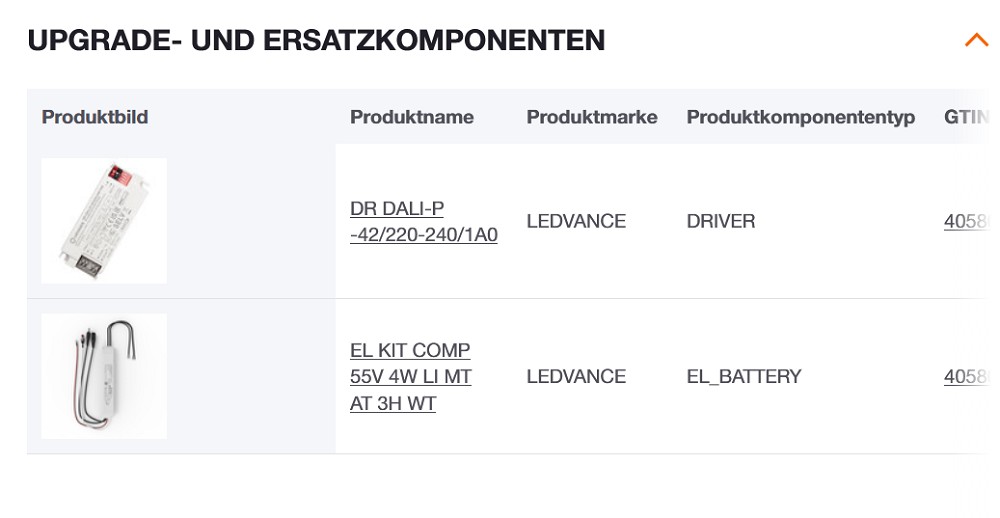

• Empfohlenes Vorschaltgerät: DR DALI-P-42/220-240/1A0

NOTBELEUCHTUNG

• EL-zertifizierter Treiber für Zentralbatteriesysteme integriert
• Leistung im Notbetrieb: 4,5 W
• Lichtstrom im Notbetrieb: 560 lm

PRODUKTVORTEILE

• DALI-2 kompatibel für moderne Lichtmanagementsysteme
• VIVARES & IoT-fähig
• Multi Select: flexible Farbtemperatur und Lichtstrom
• UGR < 19 für Bildschirmarbeitsplätze
• Hohe Effizienz bis 140 lm/W
• Bis zu 4200 lm Lichtleistung
• Stufenlose Dimmung (1–100 %)
• Hohe Farbkonsistenz (SDCM 3)
• Geeignet für Zentralbatteriesysteme (EN 60598-2-22)
• Energieeffizienter Ersatz für Rasterleuchten

TECHNISCHE AUSSTATTUNG

• DALI-2 Treiber integriert
• Externer LED-Treiber enthalten
• Sicherheitsseil im Lieferumfang
• Sicherheitsklemmen vormontiert
• Geeignet für Emergency Conversion Box

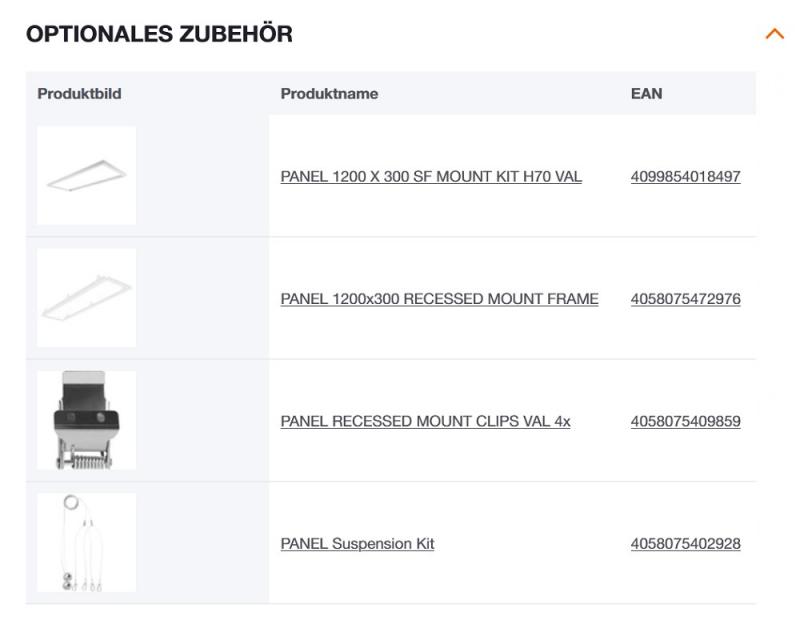

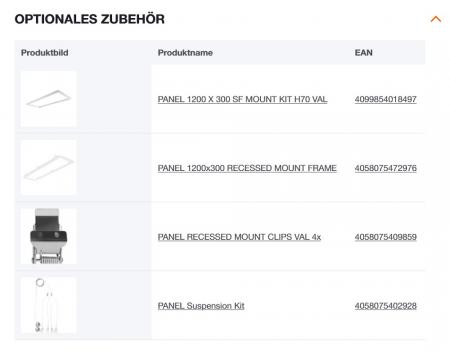

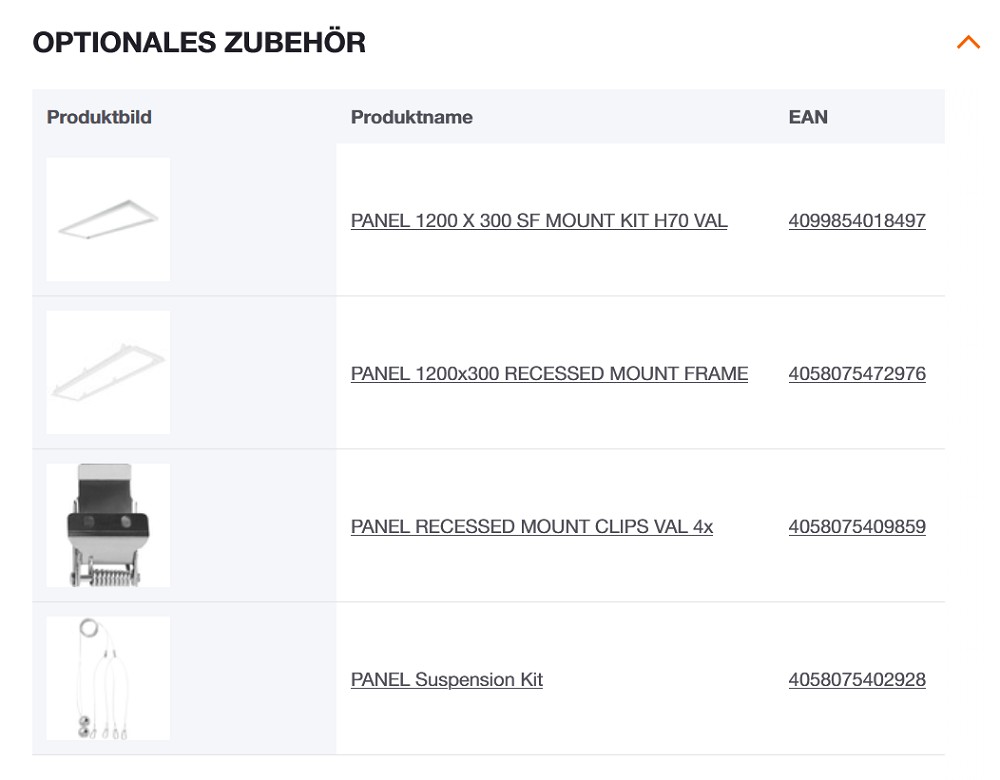

• Zubehör für verschiedene Montagearten erhältlich
• Ersatztreiber separat erhältlich

ANWENDUNGSBEREICHE

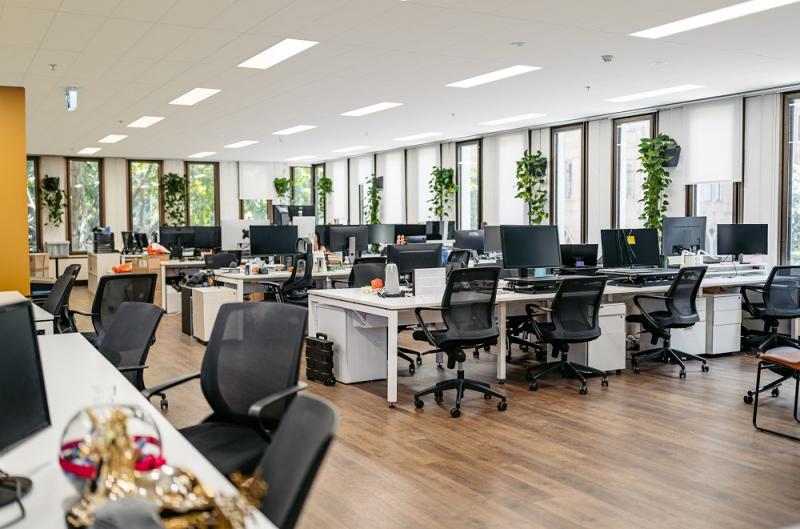

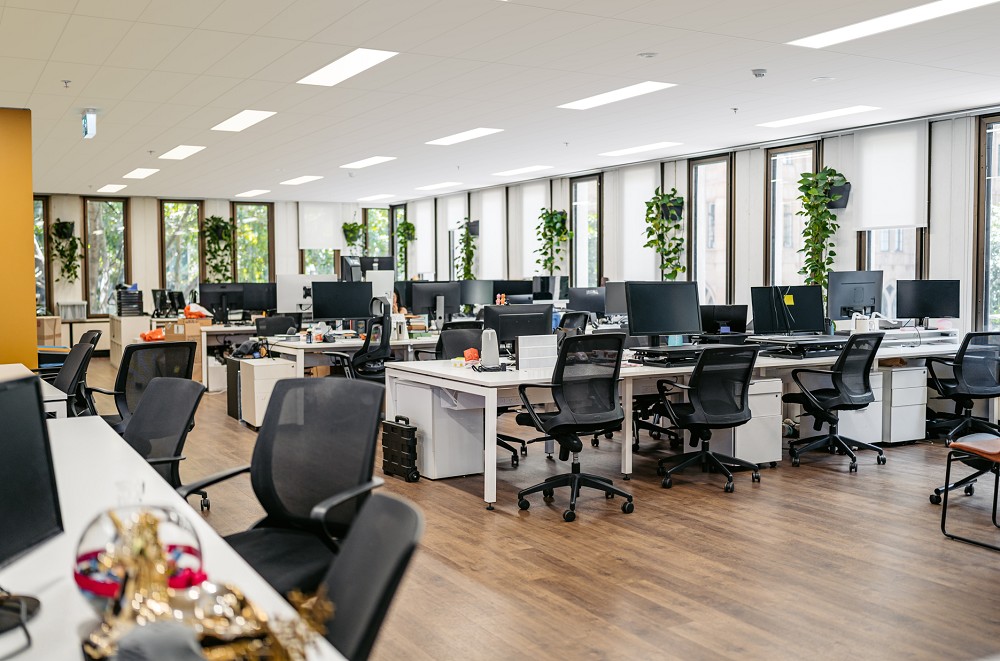

• Bürogebäude
• Konferenzräume
• Empfangsbereiche
• Eingangsbereiche
• Flure und Korridore
• Aufzüge
• Smart Building Systeme
• Rasterdecken 1200 × 300 mm
• Innenbereiche mit hoher Lichtanforderung

ABMESSUNGEN

• Länge: 1195 mm
• Breite: 295 mm
• Höhe: 34 mm
• Gewicht: 1790 g

SICHERHEITSHINWEISE

Alle elektrischen Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal ausgeführt werden.
Das Anschlusskabel ist nicht austauschbar. Bei Beschädigung ist die Leuchte zu ersetzen.
Gefahr durch elektrischen Schlag bei unsachgemäßer Installation.
Nicht mit wärmedämmenden Materialien abdecken.

EXPERTENBEWERTUNG

Das LEDVANCE PANEL COMPACT 1200 DALI MULTI SELECT U19 in 4000–6500 K ist eine sehr leistungsfähige Lösung für technisch orientierte und produktivitätsfokussierte Arbeitsbereiche. Die Kombination aus Tageslichtweiß, UGR < 19, DALI-2 Steuerung und hoher Effizienz macht es besonders geeignet für moderne, vernetzte Büro- und Projektumgebungen.
