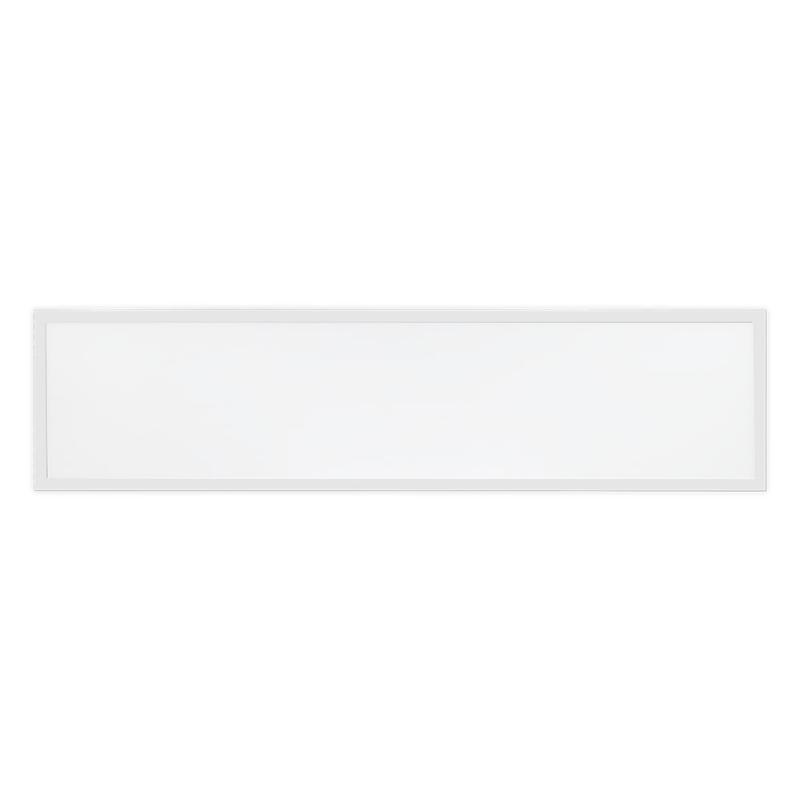

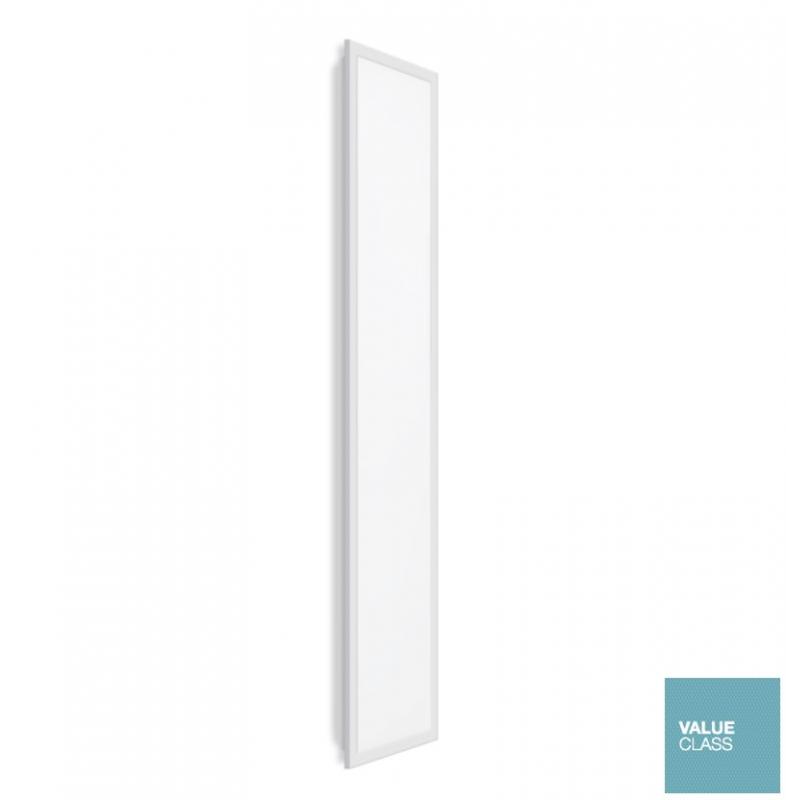

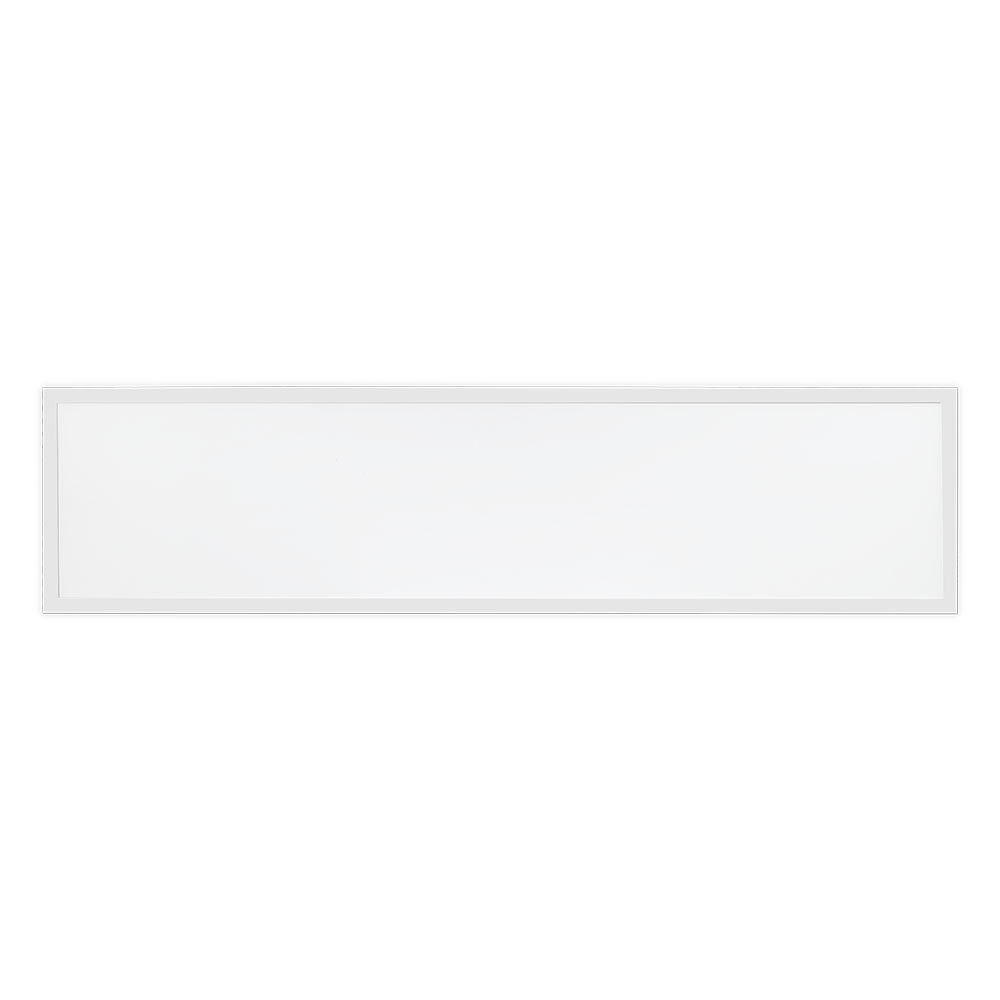

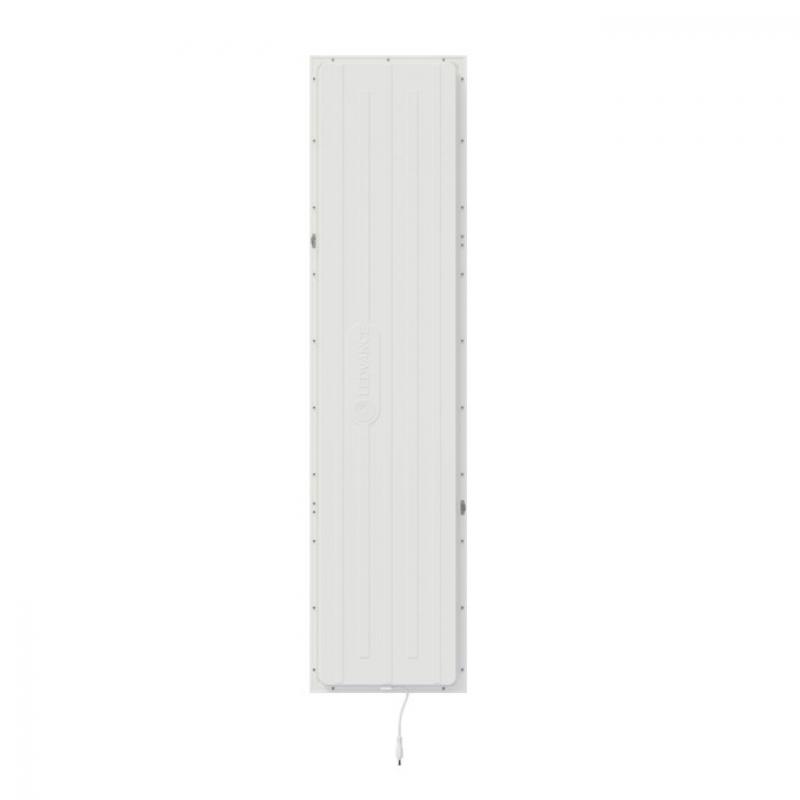

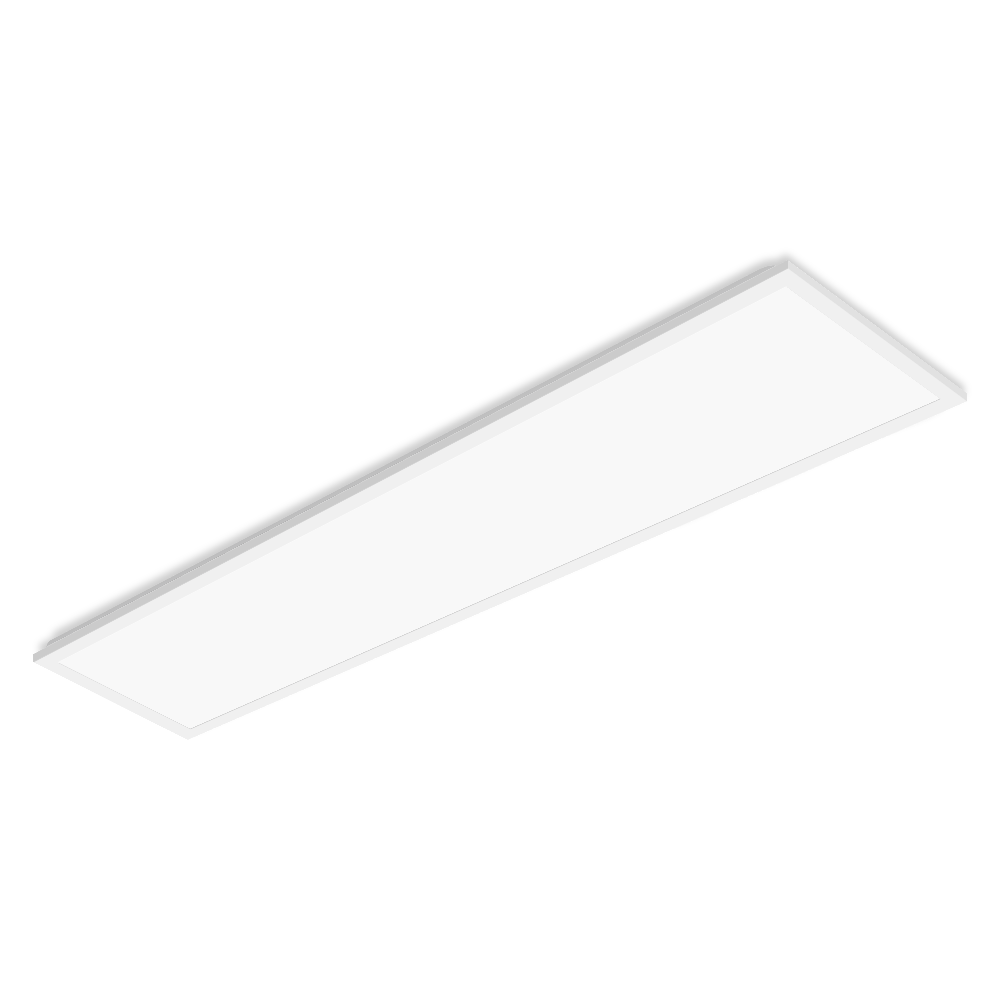

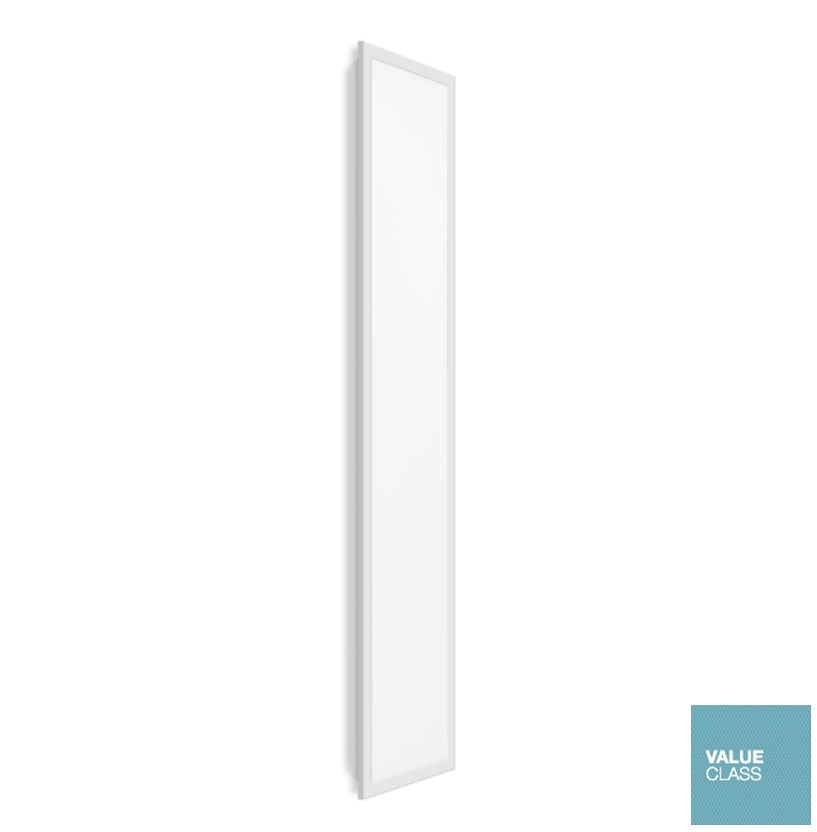

DALI-2-fähiges Smart-LED-Panel für moderne Lichtsteuerungssysteme
Das LEDVANCE PANEL COMPACT 1200 DALI MULTI SELECT wurde für intelligente, vernetzte Beleuchtungskonzepte entwickelt. Dank integrierter DALI-2-Technologie ist es vollständig kompatibel mit Lichtmanagementsystemen wie VIVARES und ermöglicht eine präzise, digitale Steuerung der Beleuchtung.
Die Multi Select Funktion erlaubt eine flexible Anpassung von Lichtstrom und Farbtemperatur zwischen 3000 K und 4000 K. Dadurch kann das Panel an unterschiedliche Arbeitsumgebungen und Nutzungsszenarien angepasst werden.
Mit bis zu 4200 lm Lichtstrom und einer Systemeffizienz von bis zu 140 lm/W bietet das Panel eine sehr energieeffiziente Lösung für moderne Büroflächen. Varianten mit UGR<19 sowie Ra > 90 sind verfügbar und ermöglichen den Einsatz auch an Bildschirmarbeitsplätzen mit erhöhten Anforderungen an Sehkomfort.
Die DALI-2 Schnittstelle ermöglicht eine stufenlose Dimmung von 1–100 %, wodurch sich das Panel optimal in smarte Gebäudesteuerungen integrieren lässt.
TECHNISCHE DATEN
Elektrische Daten
• Nennleistung: 30 W
• Nennspannung: 220–240 V
• Netzfrequenz: 0/50/60 Hz
• Nennstrom: 135 mA
• Einschaltstrom: 23 A
• Einschaltstromdauer (Th50): 34 µs
• Max. Leuchten B16: 47
• Max. Leuchten C10: 29
• Max. Leuchten C16: 47
• Netzleistungsfaktor: 0,9
• Oberschwingungsgehalt: < 5 %
• Schutzklasse: II
• Stoßspannungsfestigkeit (L–N): 1000 V
• Betriebsart: Externer LED-Treiber
Photometrische Daten
• Lichtstrom: 4200 lm
• Lichtausbeute: 140 lm/W
• Farbtemperatur: 3000 K / 4000 K
• Lichtfarbe: Warmweiß / Neutralweiß
• Farbwiedergabeindex: Ra > 80
• SDCM: < 3
• Abstrahlwinkel: 110°
• Flickerarm: Ja
• Pst LM: < 1
• SVM: < 0,4
• Photobiologische Sicherheit: RG0 (EN62471 / EN62778)
Lebensdauer & Zuverlässigkeit
• Lebensdauer L70/B50: bis 100.000 h
• Lebensdauer L80/B10: bis 75.000 h
• Lebensdauer L90/B10: bis 35.000 h
• Schaltzyklen: 100.000
Material & Verarbeitung
• Gehäusematerial: Aluminium
• Produktfarbe: Weiß (RAL 9003)
• Abdeckung: Polystyrol (PS)
• Lichtaustrittsfläche: Polystyrol
• Glühdrahtprüfung: 650 °C
• Quecksilbergehalt: 0,0 mg
INSTALLATION & ANWENDUNG
• Montageart: Einbau / Abgehängt / Anbau
• Montageort: Decke
• Rastermaß: 1200 × 300 mm
• Einbaumaß: 1175 × 575 mm
• Einbautiefe: 50 mm
• Schutzart: IP50 (Leuchte) / IP20 (Treiber)
• Stoßfestigkeit: IK02
• Umgebungstemperatur: -10 bis +45 °C
• Dimmbar: Ja (DALI-2, 1–100 %)
• Leuchtmittel enthalten: Ja
• Austauschbare Lichtquelle: Nein
TREIBER / BETRIEBSGERÄT
• Ausgangsstrom: 800 mA
• Ausgangs-Rippelstrom: 0,05 %
• Maße: 105 × 45 × 25 mm
• Empfohlenes Vorschaltgerät: DR DALI-P-42/220-240/1A0
NOTBELEUCHTUNG
• EL-zertifizierter Treiber für Zentralbatteriesysteme integriert
• Leistung im Notbetrieb: 4,5 W
• Lichtstrom im Notbetrieb: 560 lm
PRODUKTVORTEILE
• DALI-2 kompatibel für moderne Lichtmanagementsysteme
• VIVARES & IoT-fähig (Cloud-Anbindung möglich)
• Multi Select: flexible Lichtfarbe und Lichtstrom
• Hohe Effizienz bis 140 lm/W
• Bis zu 4200 lm Lichtleistung
• Stufenlose Dimmung (1–100 %)
• Hohe Farbkonsistenz (SDCM 3)
• Geeignet für Zentralbatteriesysteme (EN 60598-2-22)

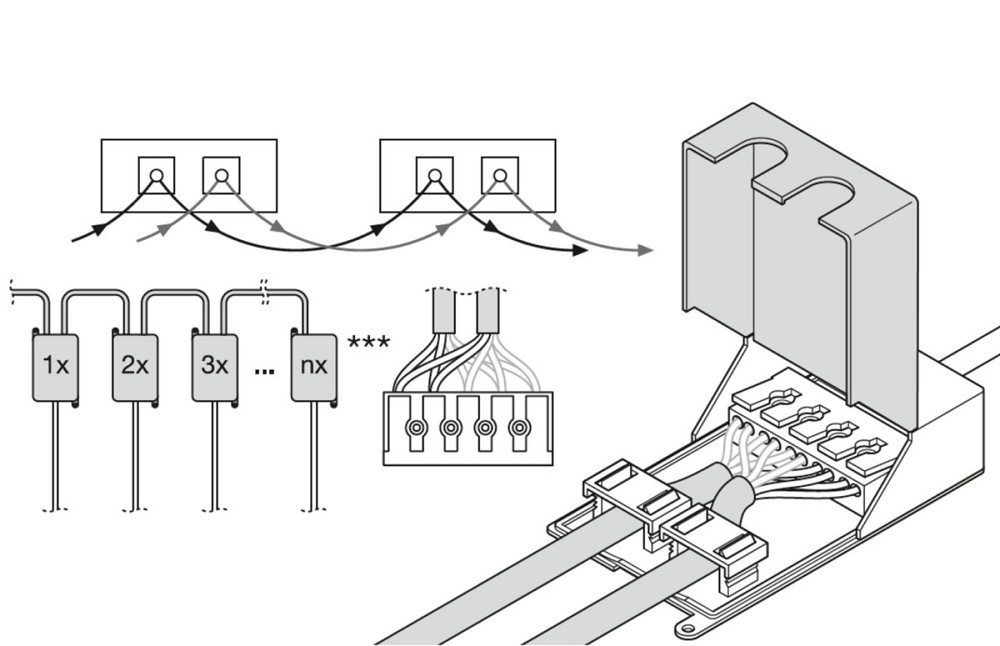

• Durchverdrahtung möglich
• Energieeffizienter Ersatz für Rasterleuchten
TECHNISCHE AUSSTATTUNG
• DALI-2 Treiber integriert
• Externer LED-Treiber enthalten
• Sicherheitsseil im Lieferumfang
• Sicherheitsklemmen vormontiert
• Geeignet für Emergency Conversion Box
• Zubehör für verschiedene Montagearten erhältlich
• Ersatztreiber separat erhältlich
ANWENDUNGSBEREICHE

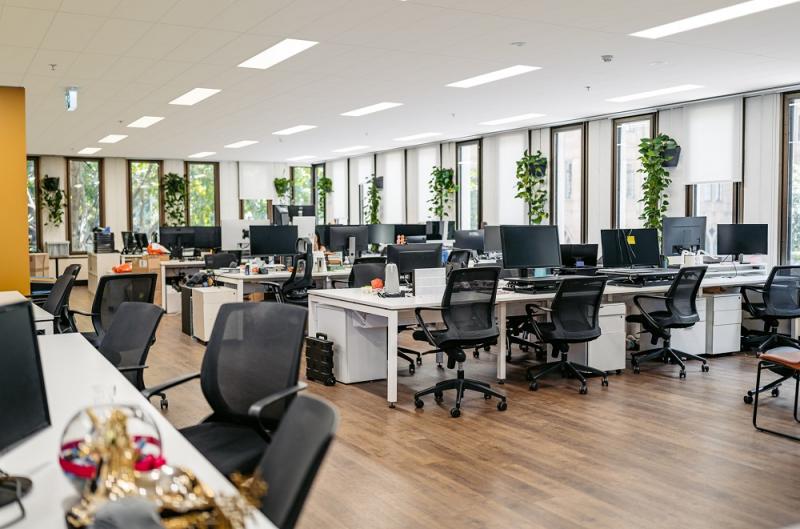

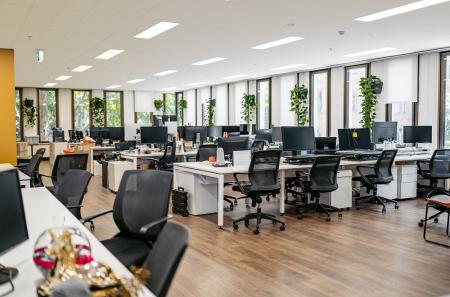

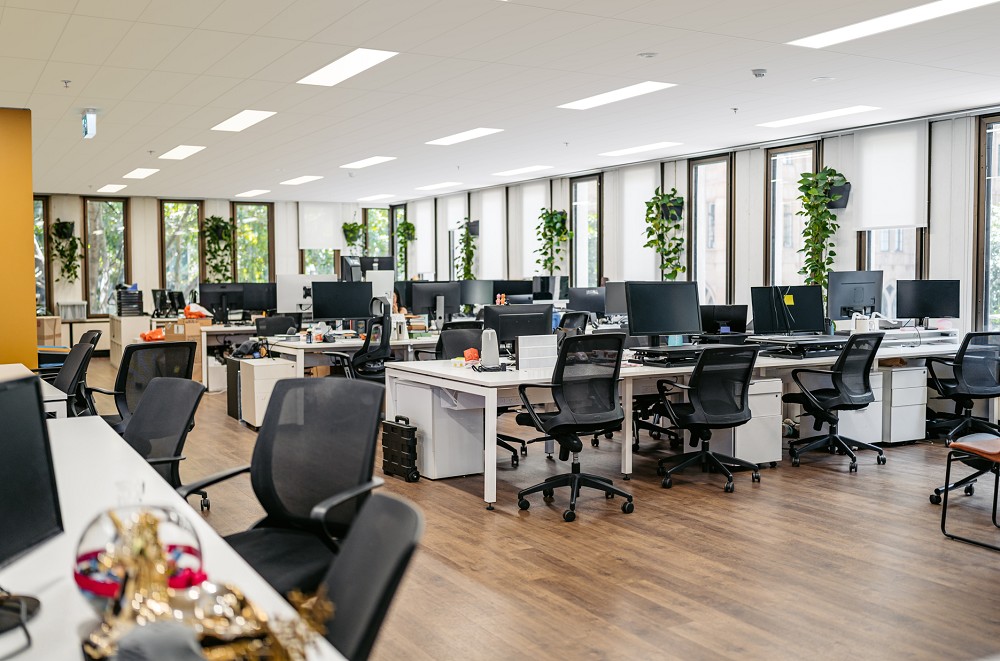

• Bürogebäude
• Konferenzräume
• Empfangsbereiche
• Eingangsbereiche
• Flure und Korridore
• Aufzüge
• Smart Building Systeme
• Rasterdecken 1200 × 300 mm
• Innenbereiche mit Lichtmanagement
ABMESSUNGEN
• Länge: 1195 mm
• Breite: 295 mm
• Höhe: 34 mm
• Gewicht: 1690 g
SICHERHEITSHINWEISE
Alle elektrischen Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal ausgeführt werden.
Das Anschlusskabel ist nicht austauschbar. Bei Beschädigung ist die Leuchte zu ersetzen.
Gefahr durch elektrischen Schlag bei unsachgemäßer Installation.
Nicht mit wärmedämmenden Materialien abdecken.
EXPERTENBEWERTUNG
Das LEDVANCE PANEL COMPACT 1200 DALI MULTI SELECT ist eine hochmoderne Lösung für vernetzte Lichtsysteme in professionellen Arbeitsumgebungen. Die Kombination aus DALI-2 Steuerung, Multi Select Flexibilität und hoher Effizienz macht es besonders geeignet für Smart-Building-Projekte. In Verbindung mit VIVARES bietet es eine skalierbare, energieeffiziente und zukunftssichere Beleuchtungslösung.

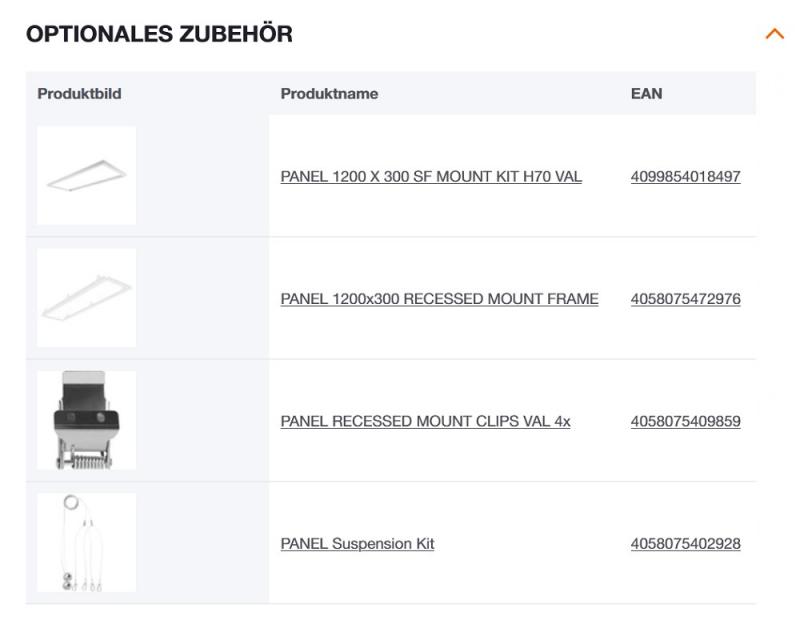

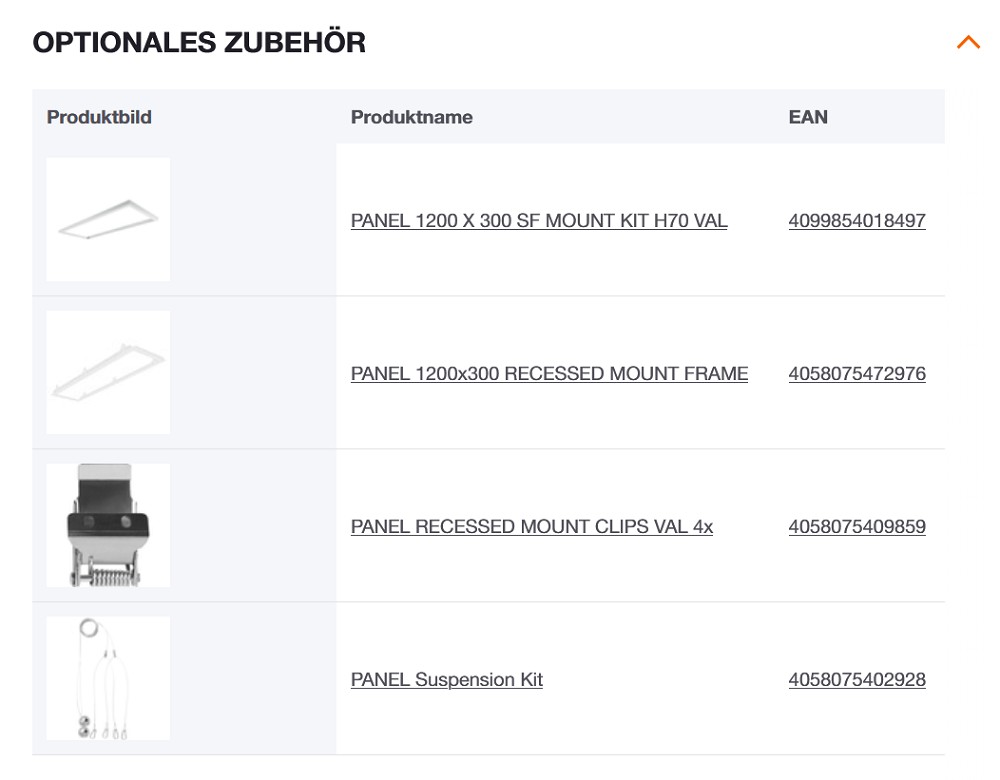

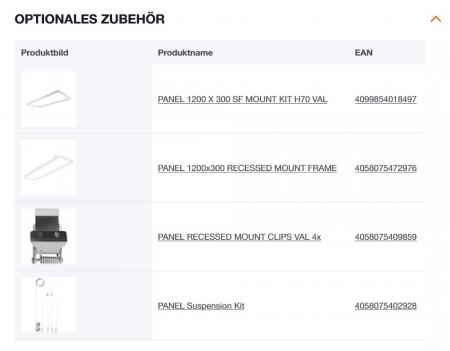

OPTIONALES ZUBEHÖR
• PANEL 1200 X 300 SF MOUNT KIT H70 VAL – EAN 4099854018497
Flaches Surface-Mount-Aufputzkit für PANEL 1200 x 300 Leuchten. Ermöglicht eine saubere und stabile Deckenmontage ohne Deckenausschnitt und eignet sich besonders für Renovierungen oder Beton- und Massivdecken.
• PANEL 1200x300 RECESSED MOUNT FRAME – EAN 4058075472976
Einbaurahmen für die bündige Integration von PANEL 1200 x 300 Leuchten in abgehängte Decken. Sorgt für eine präzise und optisch saubere Einbaulösung mit homogener Deckenintegration.
• PANEL RECESSED MOUNT CLIPS VAL 4x – EAN 4058075409859
Montageclips zur schnellen und sicheren Fixierung von PANEL-Leuchten im Deckenausschnitt. Unterstützen eine einfache Installation ohne zusätzlich aufwendige Befestigungssysteme.
• PANEL Suspension Kit – EAN 4058075402928
Abhängeset für die Pendelmontage von PANEL-Leuchten. Ideal für Büro-, Schul- oder Konferenzbereiche, in denen eine frei hängende Lichtlösung mit moderner Optik gewünscht ist.
