Produktvorteile
- Einfache Aufrüstbarkeit von Lichtquelle und Treiber (EVERLOOP-Design)
- Hohe technische Leistung mit CRI90 und bis zu 115 lm/W
- Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
- Asymmetrische Lichtverteilung für ein breites Anwendungsspektrum
- Hohe Farbkonsistenz mit SDCM 3
- Einfache Installation
- Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
- Vielfältige Montagemöglichkeiten durch unterschiedliches Zubehör
Anwendungsgebiete
- Direkter Ersatz für Leuchten mit Leuchtstofflampen

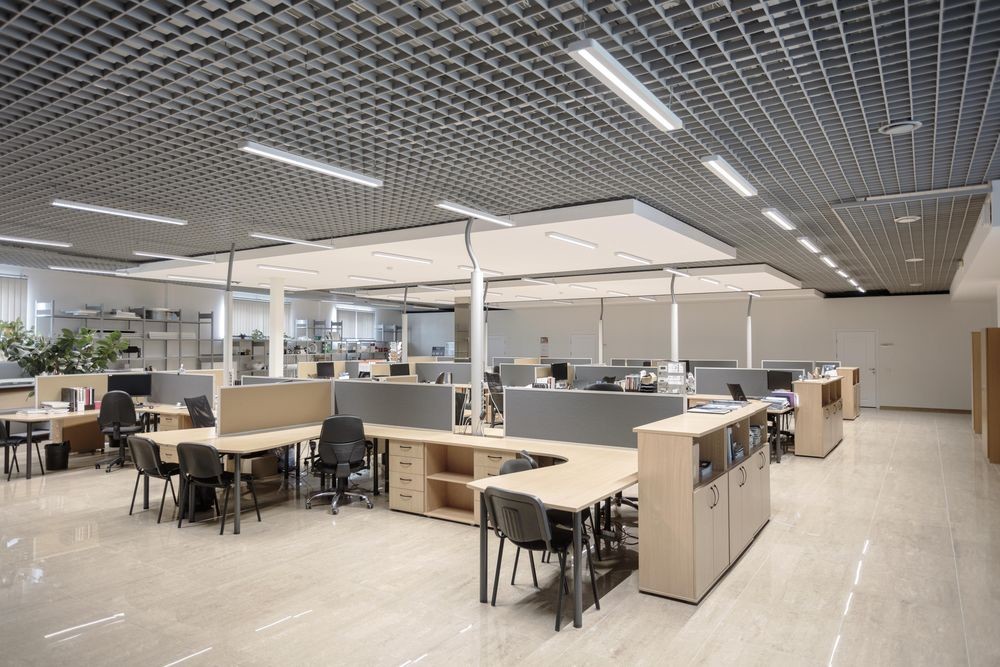

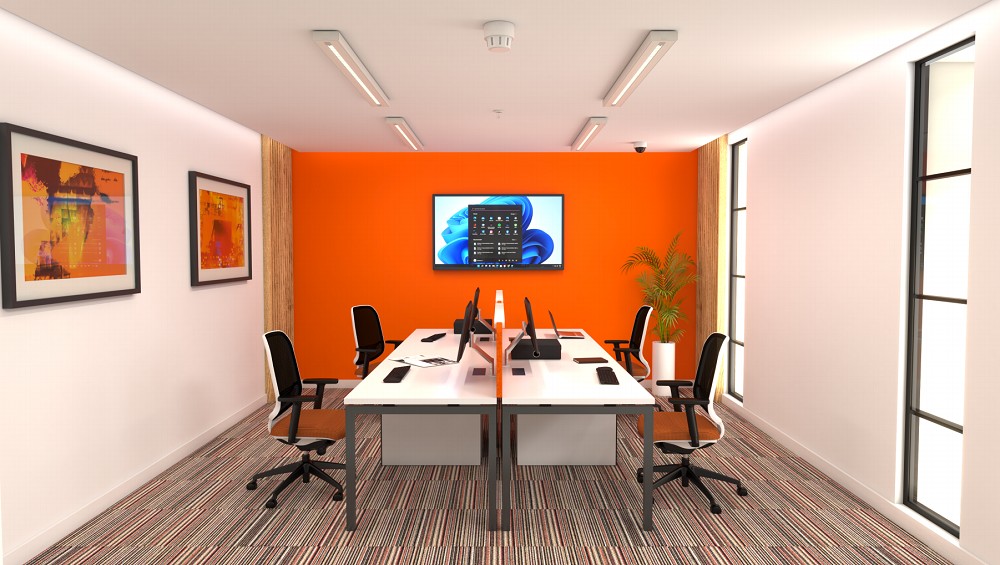

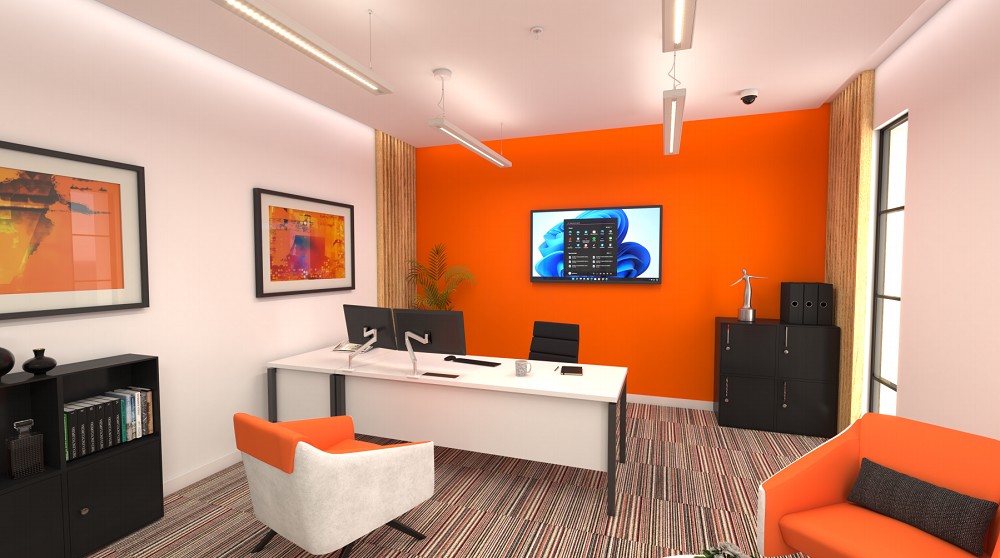

- Büros, Bildungseinrichtungen, öffentliche Einrichtungen
- Einzelanwendung oder im Verbund als Lichtband
- Direktbeleuchtung
Produkteigenschaften

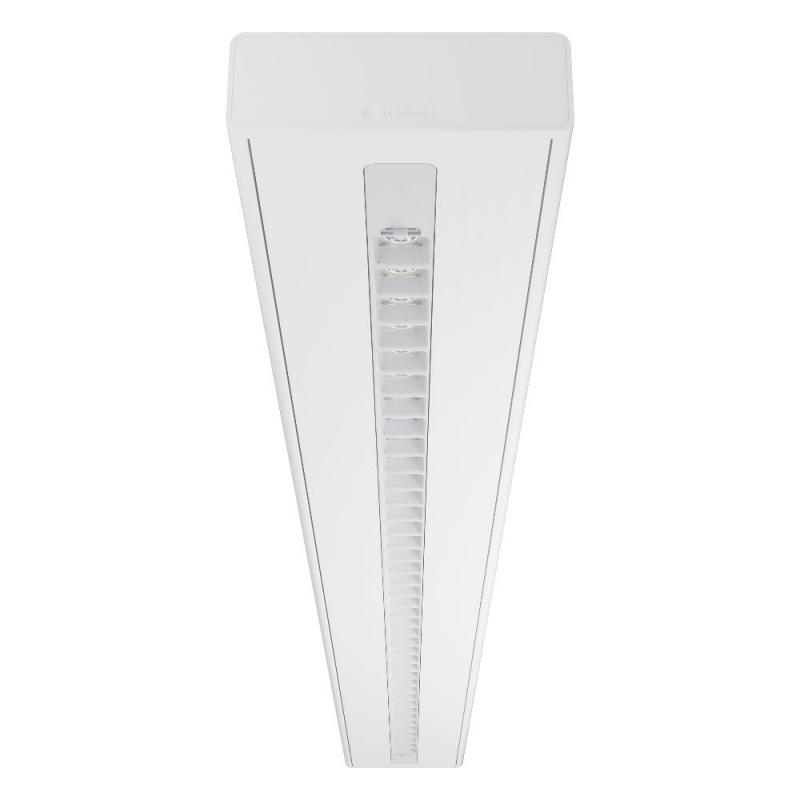

- Minimalistisches LEDVANCE SCALE-Design in einem Gehäuse aus stranggepresstem Aluminium, erhältlich in weiß und schwarz
- Enthält EVERLOOP: Komfortabler Austausch von Lichtquelle und LED Treiber
- Verbindbar in ein nahtloses Lichtband mit Zubehör (Anbau- oder Abhängemontage)

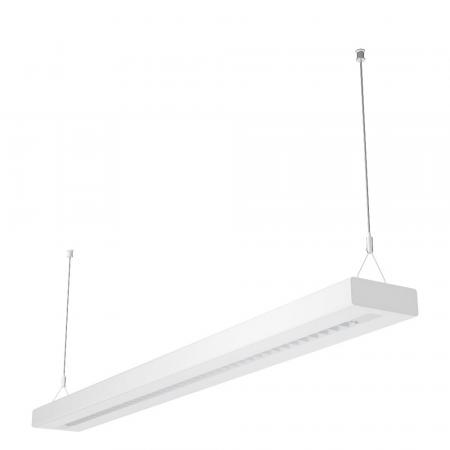

- Abgehängte Montage mit Abhängeset (separat zu bestellen)
- Glühdrahtprüfung nach IEC 60695-2-12: 850 °C
- 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung
- Abhängeset für Hängleuchten-Version erhältlich (separat zu bestellen)
- Inline-, Eck- und Infill-Verbinder als separates Zubehör erhältlich
- Durchgangsverdrahtungs-Set verfügbar
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
Elektrische Daten
Nennleistung 40 W / 35 W / 30 W / 25 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 180mA / 165mA / 135mA / 115 mA
Einschaltstrom 15 A
Einschaltstromdauer Th50 50 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 50
Max. Anz. Leucht. an Sicherungsaut. C10 A 36
Max. Anzahl der Leuchten Leitungsschutzschalter C16 58
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt ≤ 20 %
Schutzklasse I
Stoßspannungsfestigkeit (L – N) 1000 V
Stoßspannungsfestigkeit (L/N – Erde) 2000 V
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 4400 lm / 4000 lm / 3500 lm / 2900 lm
Lichtausbeute 110 lm/W / 114 lm/W / 117 lm/W / 116 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra ≥90
Standardabweichung des Farbabgleichs 3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) ≤1
Messgröße für Stro-boskop-Effekte (SVM) ≤0.4
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 55 ° x 55 °
UGR < 19
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
40 W 4000 K 4400 lm 110 lm/W
35 W 4000 K 4000 lm 114 lm/W
30 W 4000 K 3500 lm 117 lm/W
25 W 4000 K 2900 lm 116 lm/W
Maße & Gewicht
Länge 1210,00 mm
Höhe 43,00 mm
Breite 125,00 mm
Produktgewicht 3200,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Aluminium
Material Abdeckung Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche Acrylglas (PMMA)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+50 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK06
Dimmbar Nein
Montageart Abgehängt/Anbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Ja
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 35000 h
Anzahl der Schaltzyklen 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 800mA / 700mA / 600mA / 500 mA
EVG - Ausgangs-Rippelstrom ≤ 5 %
Empfohlenes Vorschaltgerät OSRAM IT FIT 40/220-240/800 CS L
optionales Zubehör: LN INV SUSPENSION KIT 4099854215537
