Produktvorteile
- Einfache Aufrüstbarkeit von Lichtquelle und Treiber (EVERLOOP-Design)
- Hohe technische Leistung mit CRI90 und bis zu 115 lm/W
- Asymmetrische Lichtverteilung für ein breites Anwendungsspektrum
- Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
- Hohe Farbkonsistenz mit SDCM 3
- Einfache Installation
- Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
- Geeignet für den Einsatz in Notbeleuchtungsapplikationen gemäß EN 60598-2-22
- Vielfältige Montagemöglichkeiten durch unterschiedliches Zubehör
Anwendungsgebiete
- Direkter Ersatz für Leuchten mit Leuchtstofflampen

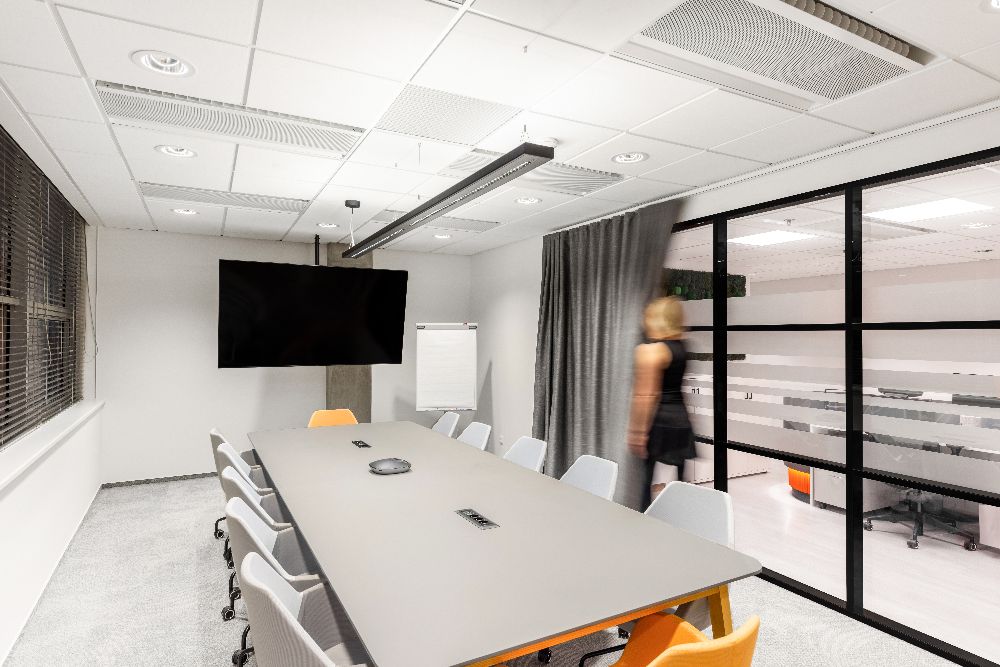

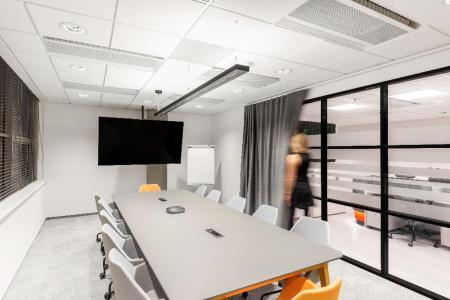

- Büros, Bildungseinrichtungen, öffentliche Einrichtungen
- Einzelanwendung oder im Verbund als Lichtband
- Direktbeleuchtung
Produkteigenschaften

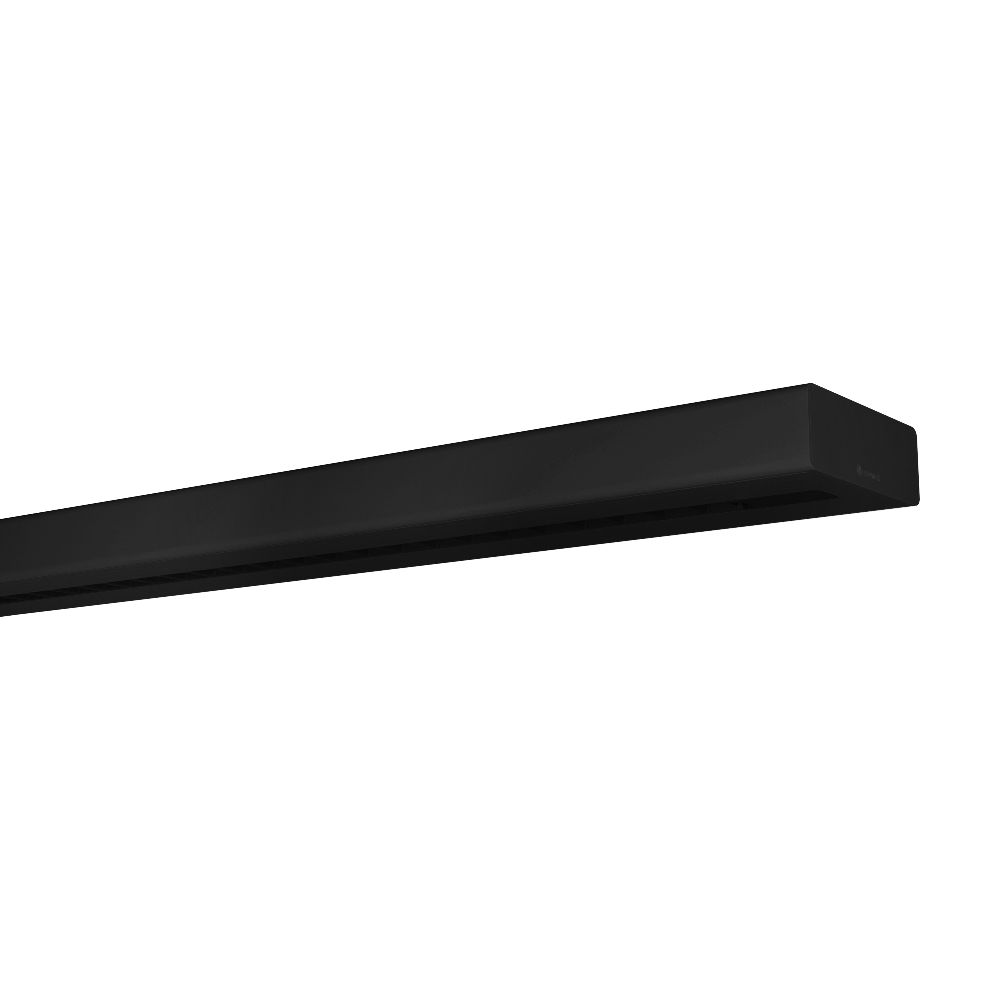

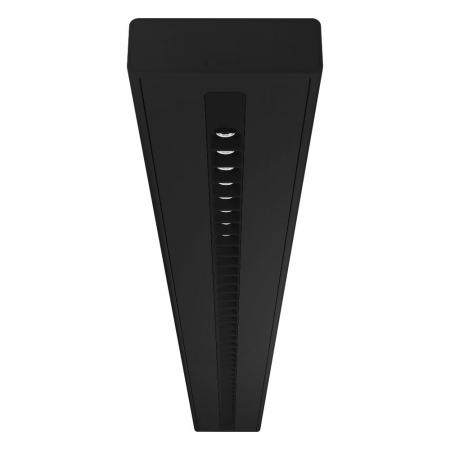

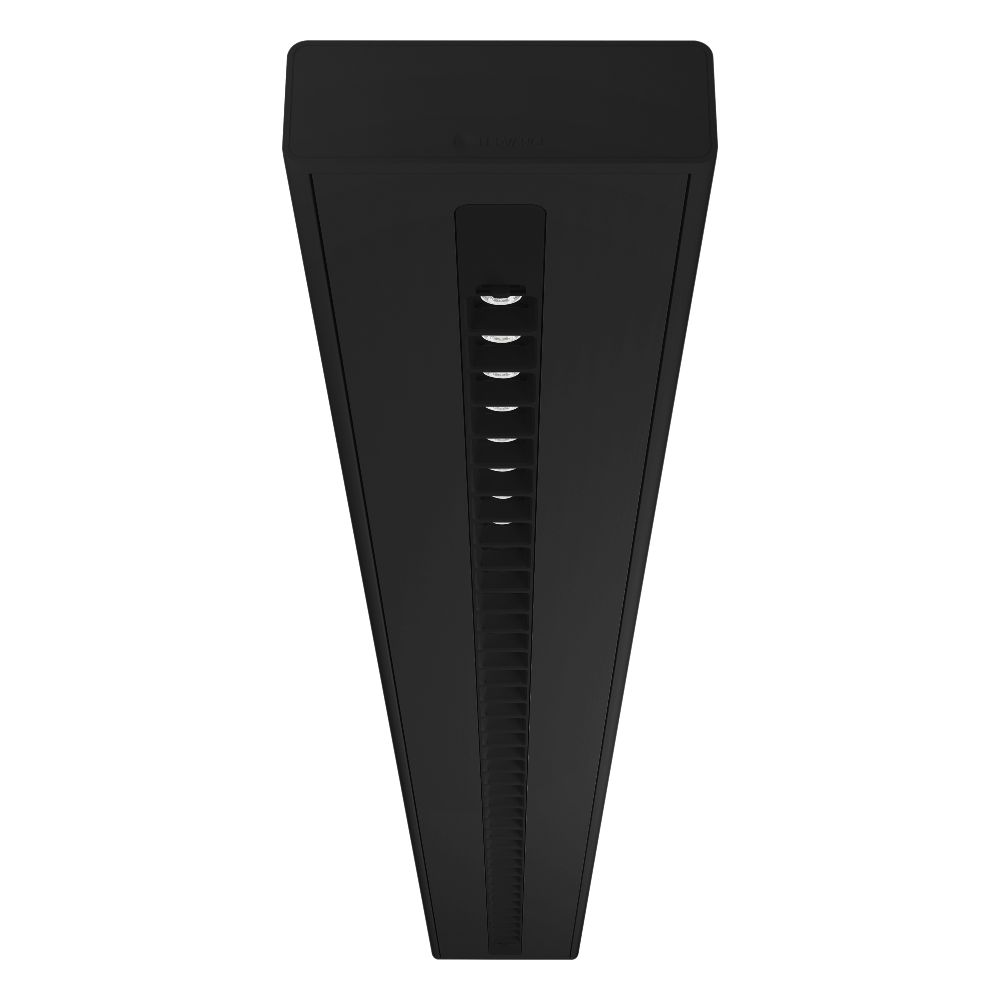

- Minimalistisches LEDVANCE SCALE-Design in einem Gehäuse aus stranggepresstem Aluminium, erhältlich in weiß und schwarz
- Enthält EVERLOOP: Komfortabler Austausch von Lichtquelle und LED Treiber
- Verbindbar in ein nahtloses Lichtband mit Zubehör (Anbau- oder Abhängemontage)

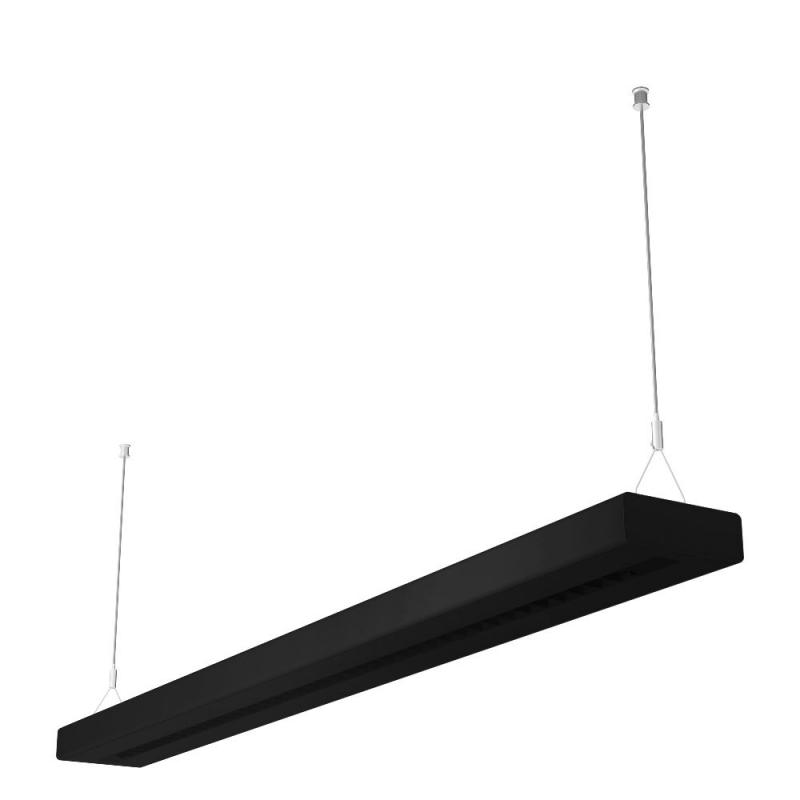

- Abgehängte Montage mit Abhängeset (separat zu bestellen)
- Glühdrahtprüfung nach IEC 60695-2-12: 850 °C
- 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
- Multi-Lumen-Funktion: programmierbarer DALI-2 Treiber
Technische Ausstattung
- Abhängeset für Hängleuchten-Version erhältlich (separat zu bestellen)
- Inline-, Eck- und Infill-Verbinder als separates Zubehör erhältlich
- Durchgangsverdrahtungs-Set verfügbar
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
Elektrische Daten
Nennleistung 40 W / 35 W / 30 W / 25 W
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 177mA / 160mA / 140mA / 120 mA
Einschaltstrom 9.92 A
Einschaltstromdauer Th50 360 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 20
Max. Anz. Leucht. an Sicherungsaut. C10 A 20
Max. Anzahl der Leuchten Leitungsschutzschalter C16 32
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt ≤ 20 %
Schutzklasse I
Stoßspannungsfestigkeit (L – N) 1000 V
Stoßspannungsfestigkeit (L/N – Erde) 2000 V
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 3950 lm / 3350 lm / 3050 lm / 2600 lm
Lichtausbeute 99 lm/W / 96 lm/W / 102 lm/W / 104 lm/W
Farbtemperatur 3000 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra ≥90
Standardabweichung des Farbabgleichs 3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) ≤1
Messgröße für Stro-boskop-Effekte (SVM) ≤0.4
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 55 ° x 55 °
UGR < 19
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
40 W 3000 K 3950 lm 99 lm/W
35 W 3000 K 3350 lm 96 lm/W
30 W 3000 K 3050 lm 102 lm/W
25 W 3000 K 2600 lm 104 lm/W
Maße & Gewicht

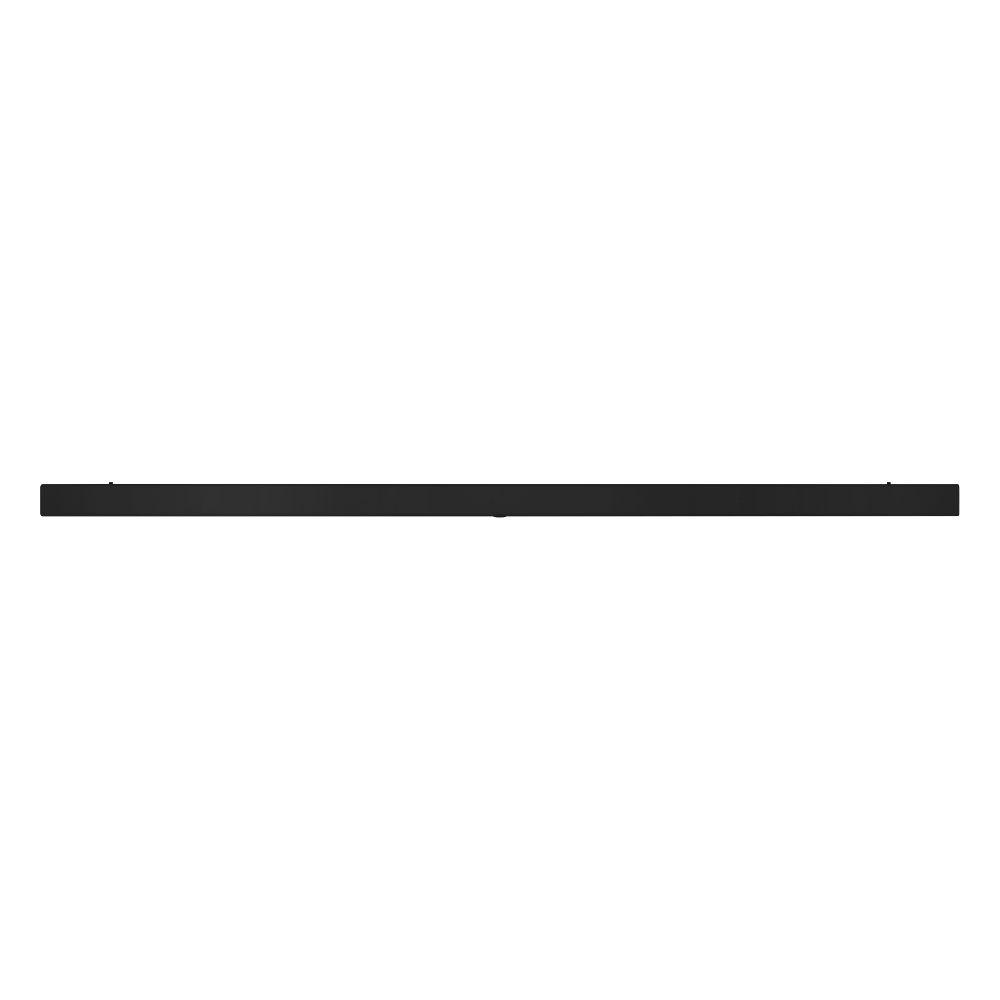

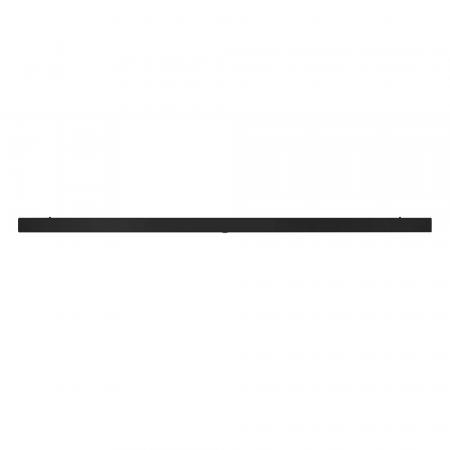

Länge 1210,00 mm
Höhe 43,00 mm
Breite 125,00 mm
Produktgewicht 3260,00 g
Materialien & Farben
Produktfarbe Schwarz
Gehäusefarbe Schwarz
Gehäusematerial Aluminium
Material Abdeckung Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche Acrylglas (PMMA)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+50 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK06
Dimmbar Ja
Art der Dimmung DALI
IoT-fähig Unterstützt DALI Daten gemäß Part 251, 252, 253 1)
Montageart Abgehängt/Anbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Ja
1) Internet of Things. Unterstützt die Datenübertragung per Gateway zu Cloud-basierten Monitoring-Plattformen wie LEDVANCE VIVARES Cloud
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 35000 h
Anzahl der Schaltzyklen 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 800mA / 700mA / 600mA / 500 mA
EVG - Ausgangs-Rippelstrom ≤ 5 %
Empfohlenes Vorschaltgerät OSRAM Oti DALI 50/200-240/1A4 NFC L
optionales Zubehör:
4099854297069 LN INV SUSPENSION KIT BK
4099854323980 LN INV SUSPENSION WIRE
4099854214820 LN INV 1200 THROUGHWIRING KIT
4099854215612 LN INV INLINE CONNECTOR
4099854308079 LN INV CORNER CONNECTOR BK
4099854297045 LN INV INFILL 600 BK
4099854297007 LN INV INFILL 1200 BK
4099854297021 LN INV INFILL 1500 BK
