FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden S

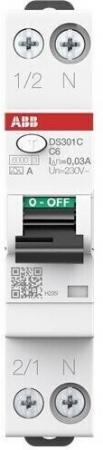

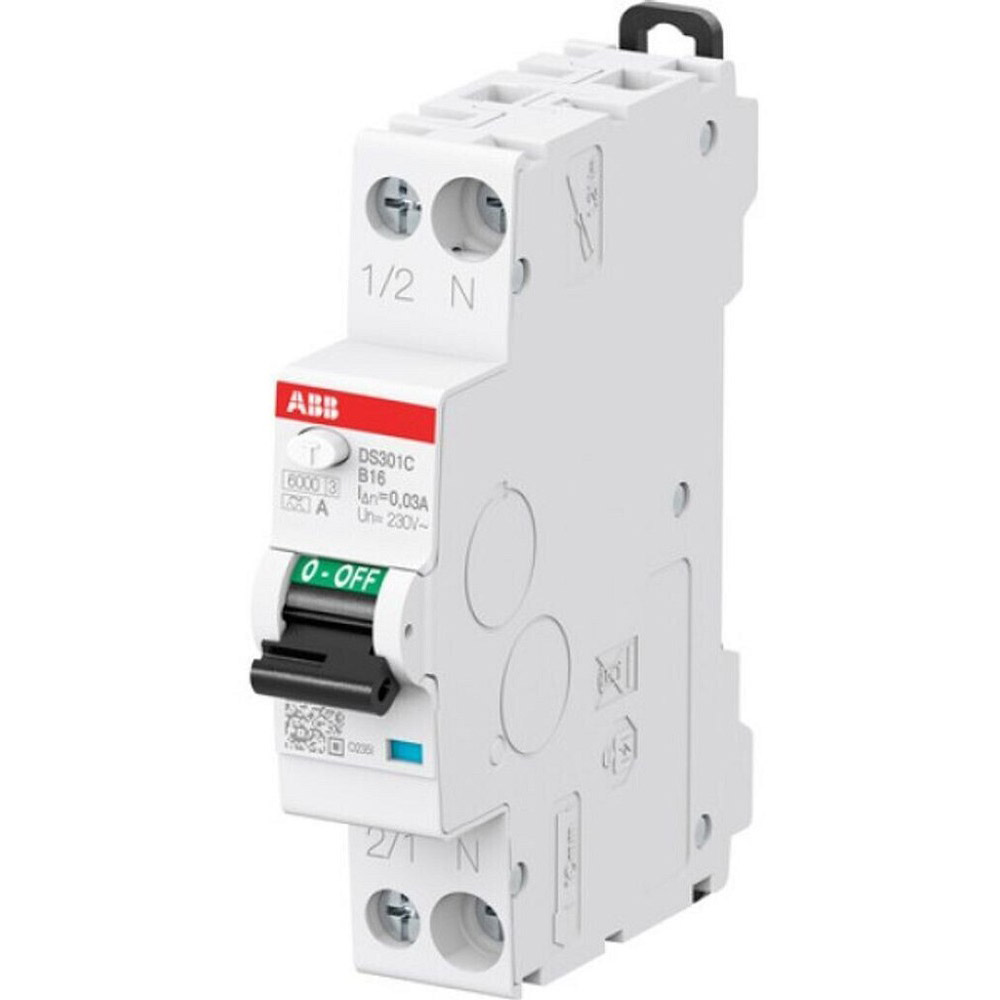

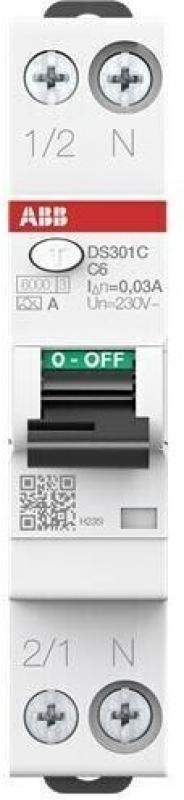

trömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Technische Daten
Fehlerstromart:
Typ A
Betriebsspannung der Prüfeinrichtung (Ut):
170 ... 264 V
Isolationsprüfspannung:
2.5 kV
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu):
6 kA
Bemessungsausschaltvermögen (IΔm):
EN 61009-1 6000 A
IEC 61009-1 4500 A
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics):
6 kA
Einspeisung:
Beliebig
Schaltstellungsanzeige:
Rot AN / Grün AUS
Energiebegrenzungsklasse:
3
Elektrische Lebensdauer:
7000 Zyklen
Mechanische Belastbarkeit:
7000 Zyklen
Anzahl geschützter Pole:
1
Anzahl Pole:
1P+N
Anzahl Modulabstände pro DIN-Schiene:
1
Fehleranzeige:
blaue Markierung unter dem Schalthebel
Zeitverzögerung FI:
unverzögert
Position des N-Leiters:
Rechts
Anzugsdrehmoment:
1.2 N·m
Zubehörtyp:
PSc Phasenschiene, Schaltsperre, Vorhängeschloss
Bedienteilausführung:
Schalthebel - Isolierstoffgruppe II, schwarz RAL 9005, plombierbar in den Stellungen ON (EIN) / OFF (AUS)
Gehäusetyp:
Isolierstoffgruppe I - II, RAL 7035
Typ Schraubklemme:
störungssicherer, doppelgerichteter Zylinderlift-Anschluss
Zubehör anbaubar:
Nein
Anschlussmöglichkeit:
Sammelschiene 10 ... 10 mm²
starr 1.5 ... 16 mm²
flexibel 1.5 ... 16 mm²
Bemessungsquerschnitt:
(1 - starr) 1.5 … 16 mm²
(4 - mehrdrähtig) 1.5 … 10 mm²
Abisolierlänge:
10 mm
Anschlussart:
Schraubklemme
Elektrische Daten
Auslösecharakteristik:
B
Bemessungsbetriebsspannung:
(nach IEC 60898-1) 240 V
Bemessungsisolationsspannung (Ui):
(nach IEC / EN 60664-1) 500 V
Bemessungsstoßspannungsfestigkeit (Uimp):
4 kV
Eingangsspannungsart:
AC
Bemessungsstrom (In):
16 A
Bemessungsfehlerstrom:
30 mA
Bemessungsschaltvermögen:
6 kA
Bemessungsfrequenz (f):
50 … 60 Hz
Verlustleistung:
Durchschnitt pro Pol 1.415 W
Phasen Pol 2.11 W
Neutralleiter 0.72 W
insgesamt 2.83 W
Überspannungskategorie:
III
Angaben gem. Hersteller EU-Produktsicherheitsrichtlinie: ABB, ABB Asea Brown Boveri Ltd, contact.center@de.abb.com, Affolternstrasse 44, 8050 Zurich, CH
