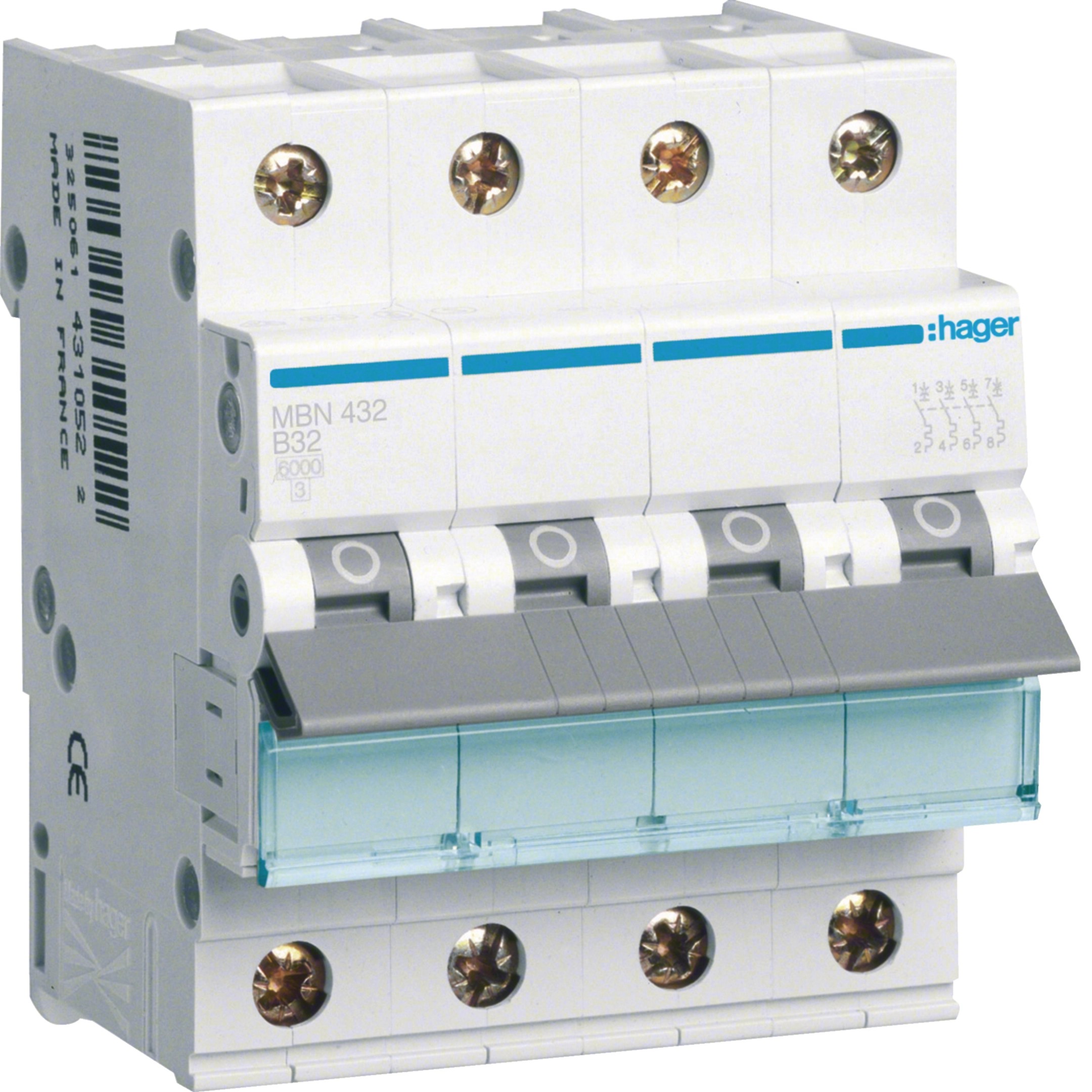

Der Hager MBN432 Leitungsschutzschalter bietet zuverlässigen Schutz für geeignete elektrische Stromkreise vor Überlast und Kurzschluss. Mit 32 A Bemessungsstrom, B-Auslösecharakteristik und vier geschützten Polen eignet er sich für passende Drehstrominstallationen. Das Bemessungsschaltvermögen beträgt 6 kA nach IEC 60898-1. Dank der Montage auf einer DIN-Hutschiene lässt sich der Leitungsschutzschalter in geeignete Verteileranlagen integrieren.
IHRE VORTEILE AUF EINEN BLICK
- 32 A Bemessungsstrom
- Vierpolige Ausführung mit vier geschützten Polen
- B-Auslösecharakteristik für passende Stromkreise
- 6 kA Bemessungsschaltvermögen nach IEC 60898-1
- Thermischer Überlastschutz und elektromagnetischer Kurzschlussschutz
- Vier Teilungseinheiten für die Montage im Verteiler
- Geeignet für den Anbau passender Zusatzeinrichtungen
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 32 A |
| Auslösecharakteristik | B |
| Polzahl | 4-polig |
| Bemessungsspannung | 400 V AC |
| Bemessungsschaltvermögen nach IEC 60898-1 | 6 kA |
| Bemessungsausschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Netzfrequenz | 50–60 Hz |
| Verlustleistung | 17,6 W |
| Energiebegrenzungsklasse | 3 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MBN432 |
| Produktart | Leitungsschutzschalter |
| Montageart | DIN-Hutschiene |
| Teilungseinheiten | 4 TE |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt, starrer Leiter | 1–35 mm² |
| Anschlussquerschnitt, flexibler Leiter | 1–25 mm² |
| Schutzart | IP20 |
| Umgebungstemperatur im Betrieb | −25 bis +70 °C |
| Zusatzeinrichtungen nachrüstbar | Ja, passende Hager-Zusatzeinrichtungen |
| EAN | 3250614310584 |
| Hersteller-VPE | 3 Stück |
INSTALLATION & KOMPATIBILITÄT
Der Hager MBN432 wird auf einer geeigneten DIN-Hutschiene in einer Elektroverteilung montiert. Die Leiter werden über Schraubklemmen angeschlossen. Für die Auswahl müssen Netzform, Leiterquerschnitte, Belastung und erforderliche Abschaltbedingungen berücksichtigt werden. Passende Zusatzeinrichtungen können je nach Anwendung ergänzt werden.
Der Einbau und die Prüfung der Schutzmaßnahme müssen durch eine qualifizierte Elektrofachkraft erfolgen. Die Kompatibilität mit der vorhandenen Verteilung und gegebenenfalls verwendeten Phasenschienen ist vor der Montage zu prüfen.
LEBENSDAUER & NACHHALTIGKEIT
Der thermische Auslöser schützt vor Überlast, während der elektromagnetische Auslöser bei Kurzschlüssen anspricht. Die korrekte Dimensionierung und fachgerechte Installation sind entscheidend für einen zuverlässigen Betrieb und den Schutz der angeschlossenen Leitungen.
MAẞE
| Breite | 70 mm |
| Höhe | 83 mm |
| Einbautiefe | 70 mm |
| Breite in Teilungseinheiten | 4 TE |
| Gewicht | Ca. 0,46 kg |
EINSATZBEREICHE
- Geeignete Drehstrom- und Verteilerstromkreise
- Elektroverteilungen im Wohn- und Zweckbau
- Gewerbliche Installationen mit passenden Bemessungswerten
- Schutz von Leitungen vor Überlast und Kurzschluss
- Verteileranlagen, in denen ein vierpoliger Leitungsschutz erforderlich ist
BESONDERE FUNKTIONEN
- Thermischer Auslöser mit Zeitverzögerung für Überlastschutz
- Elektromagnetischer Auslöser für Kurzschlussschutz
- B-Auslösecharakteristik
- Vier geschützte Pole
- Nachrüstbar mit kompatiblen Zusatzeinrichtungen
- Beschriftungsmöglichkeit direkt am Gerät
HINWEISE
Die B-Auslösecharakteristik und der Bemessungsstrom von 32 A müssen zur Leitung, zur angeschlossenen Last und zu den Abschaltbedingungen passen. Die Schutzart IP20 ist für den Einbau in geeignete Verteilungen vorgesehen. Die angegebene Hersteller-VPE umfasst drei Stück; die Verkaufseinheit einzelner Händler kann abweichen. Montage, Anschluss und Prüfung dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MBN432 ist ein robuster vierpoliger Leitungsschutzschalter für geeignete Stromkreise mit 32 A. Die B-Charakteristik und das Bemessungsschaltvermögen von 6 kA nach IEC 60898-1 machen ihn zu einer vielseitigen Schutzkomponente für passende Verteileranlagen. Vor der Auswahl sollten insbesondere Kurzschlussbedingungen, Leiterquerschnitte und die Kompatibilität mit dem Verteiler geprüft werden.
Gut zu wissen
B-Auslösecharakteristik
Die B-Charakteristik ist für Stromkreise mit entsprechendem Einschaltstromverhalten vorgesehen. Ob sie für die konkrete Anlage geeignet ist, muss anhand der angeschlossenen Verbraucher und der Installationsbedingungen geprüft werden.
Schutzgerät fachgerecht dimensionieren
Bemessungsstrom, Leiterquerschnitt und erforderliche Abschaltbedingungen müssen zusammenpassen. Lass Auswahl, Montage und Prüfung von einer qualifizierten Elektrofachkraft durchführen.
