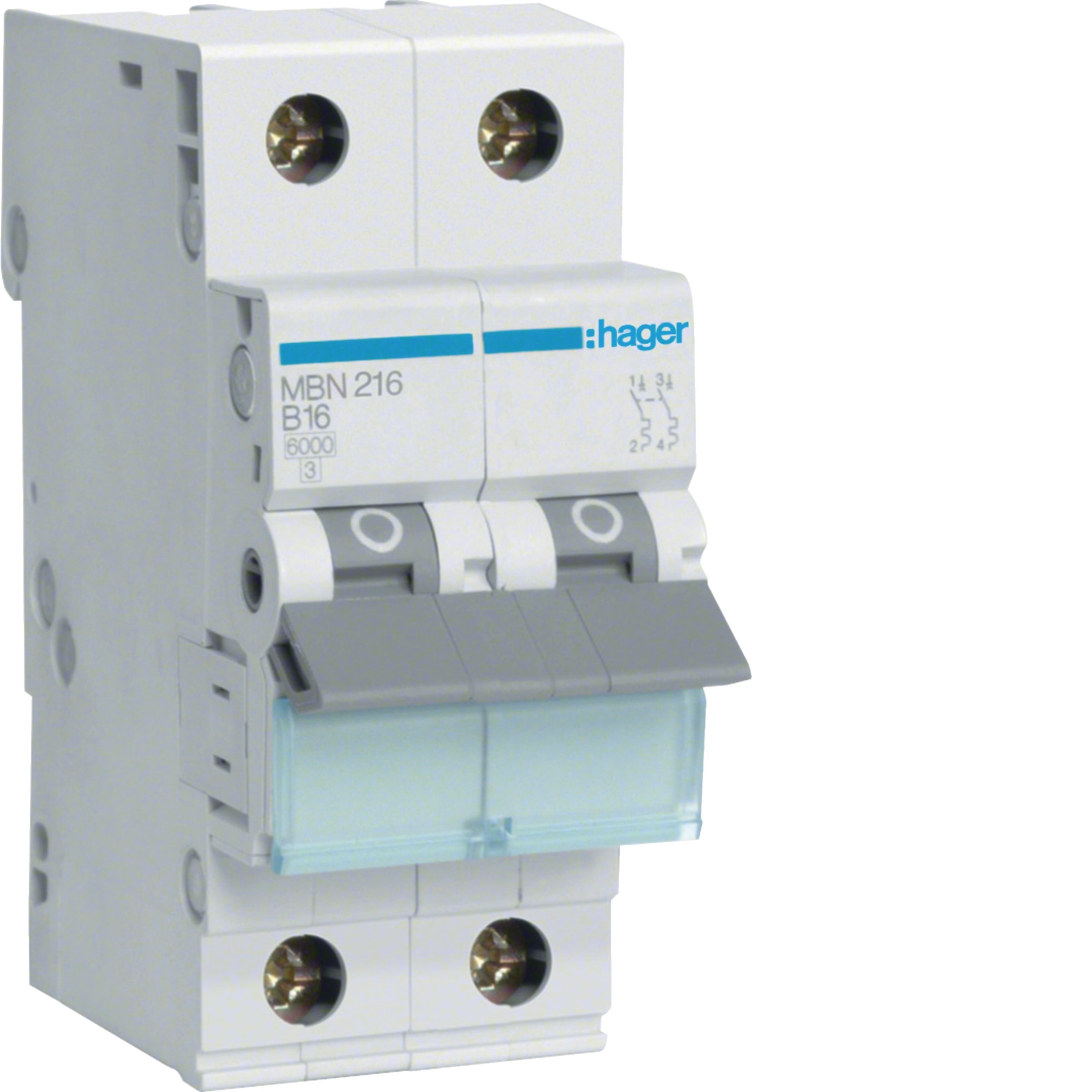

Der Hager MBN216 Leitungsschutzschalter schützt elektrische Stromkreise zuverlässig vor Überlast und Kurzschluss. Mit einem Nennstrom von 16 A, der B-Auslösecharakteristik und einem Bemessungsschaltvermögen von 6 kA eignet er sich für passende Stromkreise in Wohngebäuden und gewerblichen Installationen.
Das zweipolige Gerät benötigt lediglich zwei Teilungseinheiten im Verteiler. Der thermische Auslöser reagiert auf Überlast, während der elektromagnetische Auslöser bei Kurzschlüssen abschaltet. Zusatzeinrichtungen können bei Bedarf nachgerüstet werden. Die Auswahl und Dimensionierung muss zur jeweiligen Anlage passen.
IHRE VORTEILE AUF EINEN BLICK
- • Zweipoliger Leitungsschutzschalter für geeignete Stromkreise
- • 16 A Nennstrom und B-Auslösecharakteristik
- • Bemessungsschaltvermögen von 6 kA nach IEC 60898-1
- • Schutz vor Überlast und Kurzschluss
- • Kompakte Bauform mit nur 2 Teilungseinheiten
- • Schraubanschlüsse und biconnect-Anschluss an der Unterseite
- • Für den nachträglichen Anbau passender Zusatzeinrichtungen vorgesehen
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Hager |
| Modell | MBN216 |
| Gerätetyp | Leitungsschutzschalter |
| Nennstrom | 16 A |
| Auslösecharakteristik | B |
| Polzahl | 2-polig |
| Bemessungsschaltvermögen | 6 kA nach IEC 60898-1 |
| Bemessungsbetriebsspannung | 400 V AC |
| Isolationsspannung | 500 V |
| Stoßspannungsfestigkeit | 4.000 V |
| Netzfrequenz | 50–60 Hz |
| Verlustleistung bei Nennstrom | 4,2 W |
| Energiebegrenzungsklasse | Klasse 3 |
TECHNISCHE DATEN
| Artikelnummer | MBN216 |
| EAN | 3250614310256 |
| Schutzart | IP20 |
| Montage | Für die Montage auf einer geeigneten Hutschiene im Verteiler |
| Anschlussart | Schraubanschluss; biconnect-Anschluss unten |
| Anschlussquerschnitt, starre Leiter | 1–35 mm² |
| Anschlussquerschnitt, flexible Leiter | 1–25 mm² |
| Umgebungstemperatur im Betrieb | −25 °C bis +70 °C |
| Norm | IEC 60898-1 / DIN EN 60898-1 |
INSTALLATION & KOMPATIBILITÄT
Der MBN216 ist für den Einbau in geeignete Elektroverteilungen vorgesehen. Für die Installation sind die Netzform, die Leitungsdimensionierung, die erforderlichen Schutzmaßnahmen und das vorhandene Verteiler- beziehungsweise Sammelschienensystem zu berücksichtigen.
Die Anschlussklemmen sind entsprechend den Herstellerangaben zu verwenden. Für die oberen Klemmen ist ein Anzugsdrehmoment von 2,8 Nm angegeben. Montage, Anschluss und Prüfung dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.
MAẞE
| Höhe | 83 mm |
| Breite | 35 mm |
| Tiefe | 70 mm |
| Platzbedarf | 2 Teilungseinheiten |
EINSATZBEREICHE
- • Geeignete Stromkreise in Wohngebäuden
- • Elektroverteilungen in Gewerbe- und Zweckbauten
- • Unterverteilungen und passende Reiheneinbaugeräte-Systeme
- • Stromkreise, für die 16 A Nennstrom und B-Charakteristik fachgerecht dimensioniert wurden
HINWEISE
Ein Leitungsschutzschalter ersetzt keine vollständige Prüfung der elektrischen Anlage. Nennstrom, Auslösecharakteristik und Schaltvermögen müssen zu Leitung, Netzbedingungen und Anwendung passen. Die Schutzart IP20 ist bei der Wahl des Einbauortes zu berücksichtigen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MBN216 bietet die grundlegenden Schutzfunktionen eines zweipoligen Leitungsschutzschalters mit 16 A und B-Charakteristik. Das Schaltvermögen von 6 kA, die kompakte Breite von 35 mm und die Möglichkeit, geeignete Zusatzeinrichtungen anzubauen, machen ihn zu einer vielseitigen Komponente für fachgerecht geplante Elektroverteilungen. Entscheidend für die sichere Verwendung ist die korrekte Abstimmung auf den jeweiligen Stromkreis.
