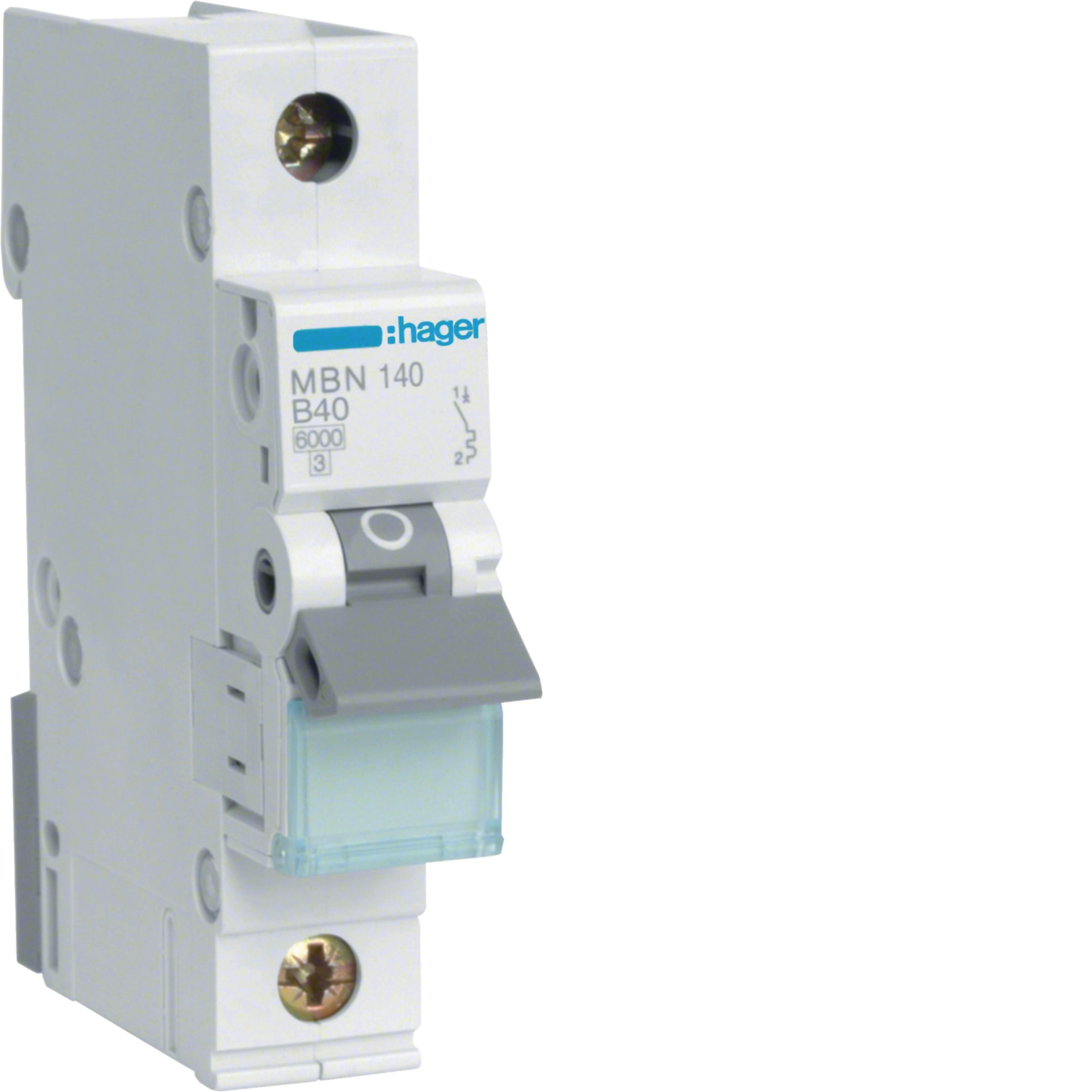

Der Hager MBN140 Leitungsschutzschalter schützt elektrische Leitungen vor Überlast und Kurzschluss. Das einpolige Gerät ist für einen Bemessungsstrom von 40 A ausgelegt und besitzt eine B-Auslösecharakteristik. Mit einem Bemessungsschaltvermögen von 6 kA nach IEC 60898-1 und einer Breite von nur einer Teilungseinheit eignet es sich für passend dimensionierte Stromkreise in geeigneten Elektroverteilungen.
IHRE VORTEILE AUF EINEN BLICK
- Einpoliger Leitungsschutzschalter mit 40 A
- B-Auslösecharakteristik
- 6 kA Bemessungsschaltvermögen nach IEC 60898-1
- Kompakte Bauform mit 1 Teilungseinheit
- Montage auf DIN-Hutschiene
- Schraubanschluss oben und BiConnect-Anschluss unten
- Beschriftungsmöglichkeit direkt am Gerät
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 40 A |
| Bemessungsbetriebsspannung | 230–400 V AC |
| Auslösecharakteristik | B |
| Polzahl | 1-polig |
| Bemessungsschaltvermögen nach IEC 60898-1 | 6 kA bei 230 V AC |
| Bemessungsgrenzkurzschlussausschaltvermögen nach IEC 60947-2 | 10 kA bei 400 V AC |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4.000 V |
| Frequenz | 50–60 Hz |
| Verlustleistung bei Bemessungsstrom | 3,7 W |
| Energiebegrenzungsklasse | 3 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MBN140 |
| EAN | 3250614310133 |
| Produkttyp | Leitungsschutzschalter |
| Montageart | DIN-Hutschiene |
| Breite in Teilungseinheiten | 1 TE |
| Obere Anschlussklemme | Schraubanschluss |
| Untere Anschlussklemme | BiConnect |
| Anschlussquerschnitt starrer Leiter | 1–35 mm² |
| Anschlussquerschnitt flexibler Leiter | 1–25 mm² |
| Anzugsdrehmoment | 2,8 Nm |
| Schutzart | IP20 |
| Betriebstemperatur | −25 °C bis +70 °C |
| RoHS-konform | Ja |
INSTALLATION & KOMPATIBILITÄT
Der Hager MBN140 ist für die Montage auf einer DIN-Hutschiene in geeigneten Elektroverteilungen vorgesehen. Die obere Klemme verfügt über einen Schraubanschluss, während die untere Anschlussseite als BiConnect ausgeführt ist. Bei der Auswahl sind Leiterquerschnitt, Verlegeart, Belastung und die erforderlichen Abschaltbedingungen zu berücksichtigen. Installation und Prüfung müssen durch eine Elektrofachkraft erfolgen.
LEBENSDAUER & NACHHALTIGKEIT
Der Leitungsschutzschalter ist für den Einsatz in geeigneten elektrischen Anlagen ausgelegt. Eine fachgerechte Dimensionierung und Montage unterstützen eine zuverlässige Schutzfunktion. Das Gerät ist laut Hersteller RoHS-konform.
MAẞE
| Höhe | 83 mm |
| Breite | 17,5 mm |
| Tiefe | 70 mm |
| Breite in Teilungseinheiten | 1 TE |
EINSATZBEREICHE
- Elektroverteilungen in Wohngebäuden
- Geeignete Stromkreise in Zweck- und Gewerbegebäuden
- Leitungsschutz für passend dimensionierte Stromkreise
- Modulare Installationen auf DIN-Hutschienen
BESONDERE FUNKTIONEN
- Thermische Auslösung bei Überlast
- Elektromagnetische Auslösung bei Kurzschluss
- B-Auslösecharakteristik für geeignete Stromkreise
- Beschriftungsmöglichkeit am Gerät
- Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenbefestigung
HINWEISE
Der MBN140 muss passend zur Leitung, Verlegeart und angeschlossenen Last ausgewählt werden. Die B-Auslösecharakteristik sowie das erforderliche Ausschaltvermögen sind bei der Planung zu berücksichtigen. Die Schutzart IP20 ist bei der Wahl des Einbauortes zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MBN140 ist ein kompakter Leitungsschutzschalter für entsprechend dimensionierte 40-A-Stromkreise. Die B-Charakteristik, das Bemessungsschaltvermögen von 6 kA und die geringe Baubreite machen ihn zu einer praktischen Komponente für geeignete Elektroverteilungen. Für einen sicheren Betrieb ist die fachgerechte Abstimmung auf Leitung, Last und übrige Schutztechnik entscheidend.
Gut zu wissen
Was bedeutet B-Charakteristik?
Die B-Auslösecharakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überströmen. Ob sie für einen Stromkreis geeignet ist, hängt unter anderem von der angeschlossenen Last, der Leitung und den Abschaltbedingungen ab.
Was bedeutet 1 TE?
TE steht für Teilungseinheit. Eine Teilungseinheit entspricht bei üblichen modularen Installationsgeräten 17,5 mm Breite. Der MBN140 benötigt somit nur wenig Platz auf der Hutschiene.
