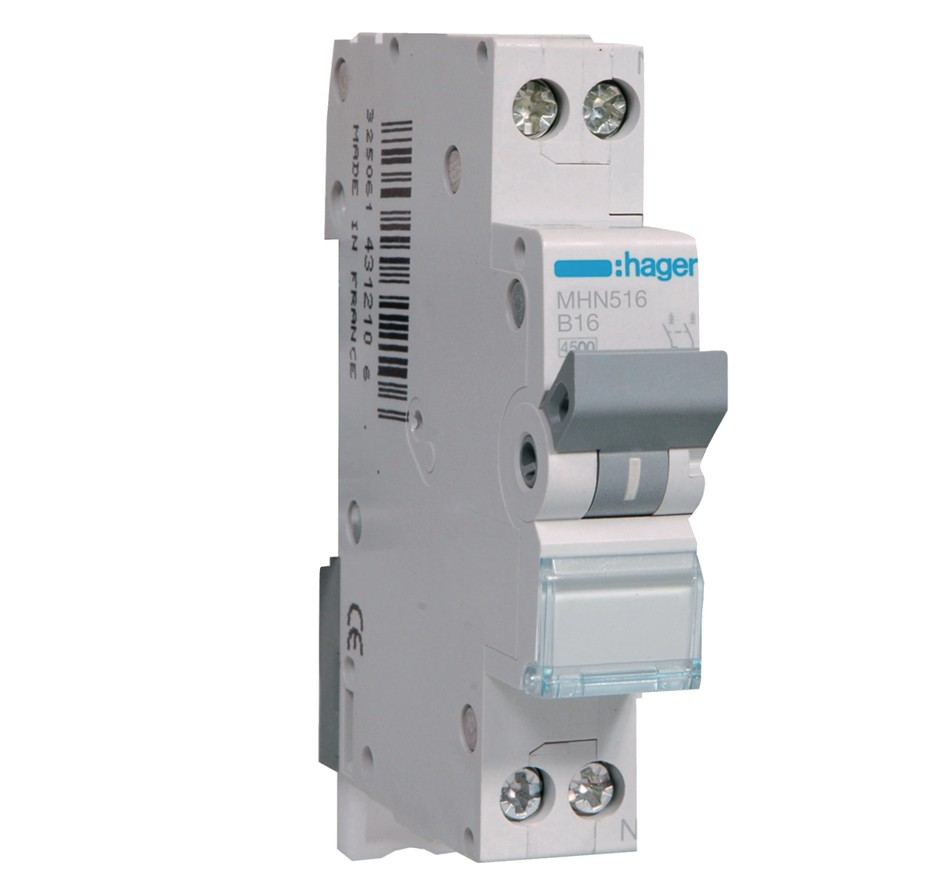

Hager MHN516 – Leitungsschutzschalter 1P+N B16 A
Der Hager MHN516 ist ein kompakter Leitungsschutzschalter mit 1P+N-Ausführung, B-Charakteristik und einem Nennstrom von 16 A. Er dient dem Schutz elektrischer Stromkreise vor Überlast und Kurzschluss und eignet sich insbesondere für Installationen, bei denen ein platzsparender Schutzschalter mit nur einem Modul benötigt wird.
Durch die Kombination aus einem geschützten Außenleiter und einem mitgeschalteten Neutralleiter bietet der MHN516 eine klar definierte Lösung für entsprechende einphasige Stromkreise. Das Ausschaltvermögen von 4,5 kA ermöglicht den Einsatz in Stromkreisen, für die dieses Ausschaltvermögen ausreichend ist.
B-Charakteristik für klassische Stromkreise
Der MHN516 besitzt die Auslösecharakteristik B. Diese Charakteristik ist auf Stromkreise mit vergleichsweise geringen Einschaltströmen ausgelegt und reagiert bei Überlast beziehungsweise Kurzschluss entsprechend der festgelegten Auslösekennlinie.
Der Nennstrom beträgt 16 A. Hager gibt für die B-Charakteristik eine magnetische Schnellauslösung im Bereich von etwa dem 3- bis 5-fachen des Nennstroms an.
1P+N und 4,5 kA Ausschaltvermögen
Der Leitungsschutzschalter verfügt insgesamt über zwei Pole. Dabei wird ein Pol gegen Überstrom geschützt, während der Neutralleiter mitgeschaltet wird. Das Ausschaltvermögen nach IEC 60898-1 beträgt 4,5 kA bei 230 V AC.
Damit eignet sich der MHN516 für entsprechend ausgelegte Stromkreise, bei denen die vorhandenen Kurzschlussbedingungen mit dem Ausschaltvermögen des Schutzschalters übereinstimmen müssen.
Kompakte Bauweise mit nur 1 Modul
Mit einer Breite von 17,5 mm beziehungsweise einem Modul benötigt der MHN516 nur wenig Platz im Verteiler. Dadurch können Schutzkomponenten platzsparend auf einer DIN-Schiene angeordnet werden.
Die Einbautiefe beträgt 70 mm, die Einbauhöhe 84,7 mm. Der Leitungsschutzschalter kann für entsprechende Einbauinstallationen verwendet werden.
Schraubanschlüsse für unterschiedliche Leiterquerschnitte
Der MHN516 besitzt Schraubanschlüsse an Ober- und Unterseite. Für massive Leiter sind Leiterquerschnitte von 1 bis 25 mm² vorgesehen. Flexible beziehungsweise mehrdrähtige Leiter können mit Querschnitten von 1 bis 16 mm² angeschlossen werden.
Das angegebene Anzugsdrehmoment der Anschlussklemmen beträgt 1,9 Nm. Die Verarbeitung muss entsprechend den Vorgaben des Herstellers und den geltenden Installationsvorschriften erfolgen.
Für Verteilungen und elektrische Installationen
Der Hager MHN516 ist für den Einbau in geeignete elektrische Verteilungen und Installationssysteme vorgesehen. Er besitzt eine Schutzart von IP20 und ist für trockene beziehungsweise entsprechend geschützte Einbauumgebungen ausgelegt.
Die zulässige Umgebungstemperatur im Betrieb liegt laut Hersteller zwischen -25 °C und +70 °C. Die konkrete Einsatzsituation muss unter Berücksichtigung der thermischen Bedingungen im Verteiler und der geltenden Installationsregeln bewertet werden.
Stilrichtung & Einsatz
Der Hager MHN516 ist ein rein funktionales Schutz- und Schaltgerät für elektrische Verteilungen. Durch seine kompakte 1-Modul-Bauform eignet er sich besonders für Installationen mit begrenztem Platzangebot.
Typische Einsatzbereiche sind Unterverteilungen, Wohngebäude, Zweckbauten und weitere elektrische Installationen, in denen ein 16-A-Leitungsschutzschalter mit B-Charakteristik und 1P+N-Ausführung erforderlich ist.
Technische Daten – Allgemein
| Hersteller | Hager |
| Produktserie | MHN |
| Hersteller-Artikelnummer | MHN516 |
| EAN | 3250614312038 |
| Produkttyp | Leitungsschutzschalter |
| Ausführung | 1P+N |
| Anzahl Pole | 2 |
| Anzahl geschützte Pole | 1 |
| Mitgeschalteter Neutralleiter | Ja |
Technische Daten – Elektrik & Schutzfunktion
| Nennstrom | 16 A |
| Nennspannung | 230–240 V AC |
| Frequenz | 50–60 Hz |
| Auslösecharakteristik | B |
| Ausschaltvermögen Icn | 4,5 kA |
| Norm | IEC 60898-1 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannung Uimp | 4 kV |
Technische Daten – Anschluss & Montage
| Montageart | Einbau in geeignete Verteilungen |
| Montageposition | 360° möglich |
| Breite | 1 Modul / 17,5 mm |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment | 1,9 Nm |
| Leiterquerschnitt massiv | 1–25 mm² |
| Leiterquerschnitt flexibel | 1–16 mm² |
| Hutschienenmontage | Geeignet für entsprechende Verteilungen |
Technische Daten – Schutz & Betriebsbedingungen
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Betriebstemperatur | -25 bis +70 °C |
| Gesamtverlustleistung bei Nennstrom | 4,2 W |
| Tropenbeständigkeit | Für alle Klimabedingungen |
Technische Daten – Abmessungen
| Breite | 17,5 mm |
| Höhe | 84,7 mm |
| Einbautiefe | 70 mm |
| Breite in Teilungseinheiten | 1 TE |
Montage und Einsatz
Der Hager MHN516 wird in einer geeigneten elektrischen Verteilung auf einer passenden Tragschiene montiert. Durch die kompakte Breite von nur einem Modul kann er platzsparend in Verteilungen eingesetzt werden.
Der Anschluss erfolgt über Schraubklemmen. Dabei müssen die zulässigen Leiterquerschnitte und das vom Hersteller vorgegebene Anzugsdrehmoment von 1,9 Nm eingehalten werden.
Die Auswahl und Dimensionierung eines Leitungsschutzschalters muss anhand des jeweiligen Stromkreises, der Leitungsquerschnitte, der Verlegeart, der Umgebungstemperatur und der zu erwartenden Kurzschlussströme erfolgen. Die Installation darf nur durch eine entsprechend qualifizierte Elektrofachkraft vorgenommen werden.
Besonderheiten des Hager MHN516
- Leitungsschutzschalter mit 1P+N-Ausführung
- 16 A Nennstrom
- B-Charakteristik
- 4,5 kA Ausschaltvermögen nach IEC 60898-1
- 230–240 V AC Nennspannung
- 50–60 Hz
- Ein geschützter Pol und mitgeschalteter Neutralleiter
- Nur 1 Modul beziehungsweise 17,5 mm breit
- Schraubanschlüsse
- Massive Leiter von 1–25 mm² anschließbar
- Flexible Leiter von 1–16 mm² anschließbar
- IP20
- Energiebegrenzungsklasse 3
- Überspannungskategorie III
- Bemessungsisolationsspannung 500 V
- Bemessungsstoßspannung 4 kV
- Betriebstemperatur von -25 bis +70 °C
Expertenbewertung
Der Hager MHN516 ist ein kompakter Leitungsschutzschalter für einphasige Stromkreise mit 1P+N-Ausführung. Die Kombination aus 16 A Nennstrom, B-Charakteristik und 4,5 kA Ausschaltvermögen macht ihn zu einer passenden Lösung für entsprechend ausgelegte Stromkreise in Verteilungen. Besonders praktisch ist die platzsparende Bauform mit nur einem Modul, wodurch sich auch kleinere Verteilungen effizient bestücken lassen. Die Schraubanschlüsse und der große zulässige Leiterquerschnittsbereich bieten zusätzliche Flexibilität bei der Installation. Entscheidend ist jedoch immer die fachgerechte Auswahl anhand der konkreten Leitungs- und Netzbedingungen.
