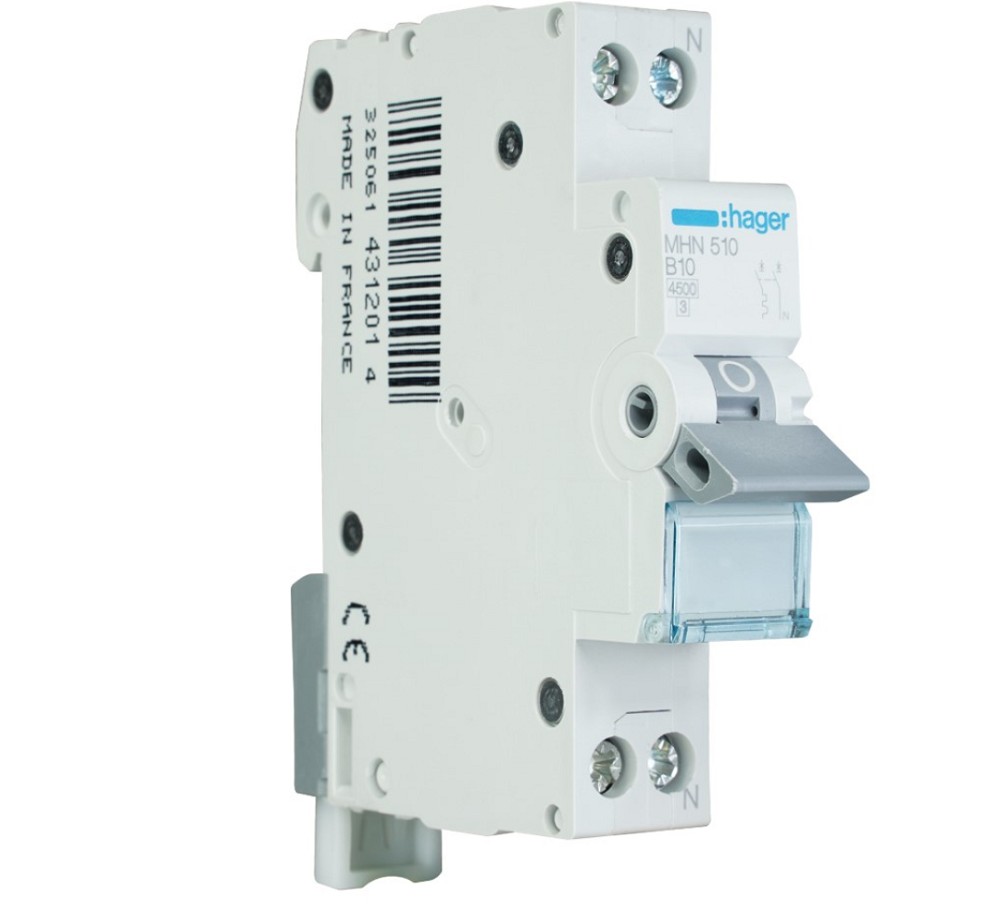

Hager MHN510 Leitungsschutzschalter 1P+N B10A – zuverlässiger Schutz für elektrische Stromkreise
Der Hager MHN510 ist ein kompakter Leitungsschutzschalter für den Schutz elektrischer Stromkreise vor Überlast und Kurzschluss. Das Gerät verfügt über eine 1P+N-Ausführung mit einem geschützten Außenleiter und einem mitschaltenden Neutralleiter.
Mit einer Bemessungsstromstärke von 10 A, der Auslösecharakteristik B und einem Ausschaltvermögen von 4,5 kA eignet sich der MHN510 für vielfältige Anwendungen in elektrischen Verteilungen. Durch seine kompakte Bauform benötigt er lediglich eine Teilungseinheit auf der DIN-Schiene.
1P+N-Ausführung mit B-Charakteristik
Der Leitungsschutzschalter besitzt insgesamt zwei Pole, wobei ein Pol abgesichert ist. Der Neutralleiter wird gleichzeitig mitgeschaltet. Die B-Charakteristik ist für Stromkreise mit vergleichsweise geringen Einschaltstromspitzen geeignet und ermöglicht eine schnelle Auslösung bei Überlast und Kurzschluss.
Technische Daten – Allgemein
| Hersteller | Hager |
| Hersteller-Artikelnummer | MHN510 |
| Produktart | Leitungsschutzschalter |
| Ausführung | 1P+N |
| Anzahl Pole gesamt | 2 |
| Anzahl geschützter Pole | 1 |
| Schutzart | IP20 |
| Baubreite | 1 Teilungseinheit |
| Montage | DIN-Schiene |
| EAN | 3250614312014 |
Technische Daten – Elektrik & Schutz
| Bemessungsstrom | 10 A |
| Auslösecharakteristik | B |
| Nennspannung | 230/240 V AC |
| Frequenz | 50/60 Hz |
| Ausschaltvermögen Icn | 4,5 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannung Uimp | 4 kV |
| Neutralleiter | Mitschaltend |
| Spannungsart | AC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Technische Daten – Anschluss & Abmessungen
| Leiterquerschnitt starr | 1–25 mm² |
| Leiterquerschnitt mehrdrähtig | 1–16 mm² |
| Einbautiefe | 70 mm |
| Baubreite | 1 TE |
| Umgebungstemperatur | -25 bis +70 °C |
Montage und Einsatz
Der Hager MHN510 wird auf einer geeigneten DIN-Tragschiene in elektrischen Verteilungen montiert. Er dient zur Absicherung von Stromkreisen gegen Überlast und Kurzschluss und kann aufgrund seiner kompakten Bauweise platzsparend eingesetzt werden.
Die 1P+N-Ausführung kombiniert die Absicherung des Außenleiters mit der gleichzeitigen Schaltung des Neutralleiters. Dadurch eignet sich der Leitungsschutzschalter besonders für Anwendungen, bei denen beide Leiter gemeinsam abgeschaltet werden sollen.
Besonderheiten
| B-Charakteristik | Geeignet für Stromkreise mit moderaten Einschaltströmen |
| 1P+N | 1 geschützter Pol plus mitschaltender Neutralleiter |
| Ausschaltvermögen | 4,5 kA |
| Baubreite | Nur 1 Teilungseinheit |
| Energiebegrenzungsklasse | 3 |
Expertenbewertung
Der Hager MHN510 ist ein kompakter Leitungsschutzschalter für standardmäßige Absicherungsaufgaben in Niederspannungsverteilungen. Die Kombination aus B10A-Auslösung, 4,5 kA Ausschaltvermögen, 1P+N-Ausführung und nur einer Teilungseinheit ermöglicht eine platzsparende und übersichtliche Installation.
Hinweis: Die Auswahl des passenden Leitungsschutzschalters muss entsprechend dem Stromkreis, der Leitungsdimensionierung, der Netzform und den geltenden Installationsvorschriften erfolgen. Montage und Prüfung dürfen nur durch eine entsprechend qualifizierte Elektrofachkraft vorgenommen werden.
