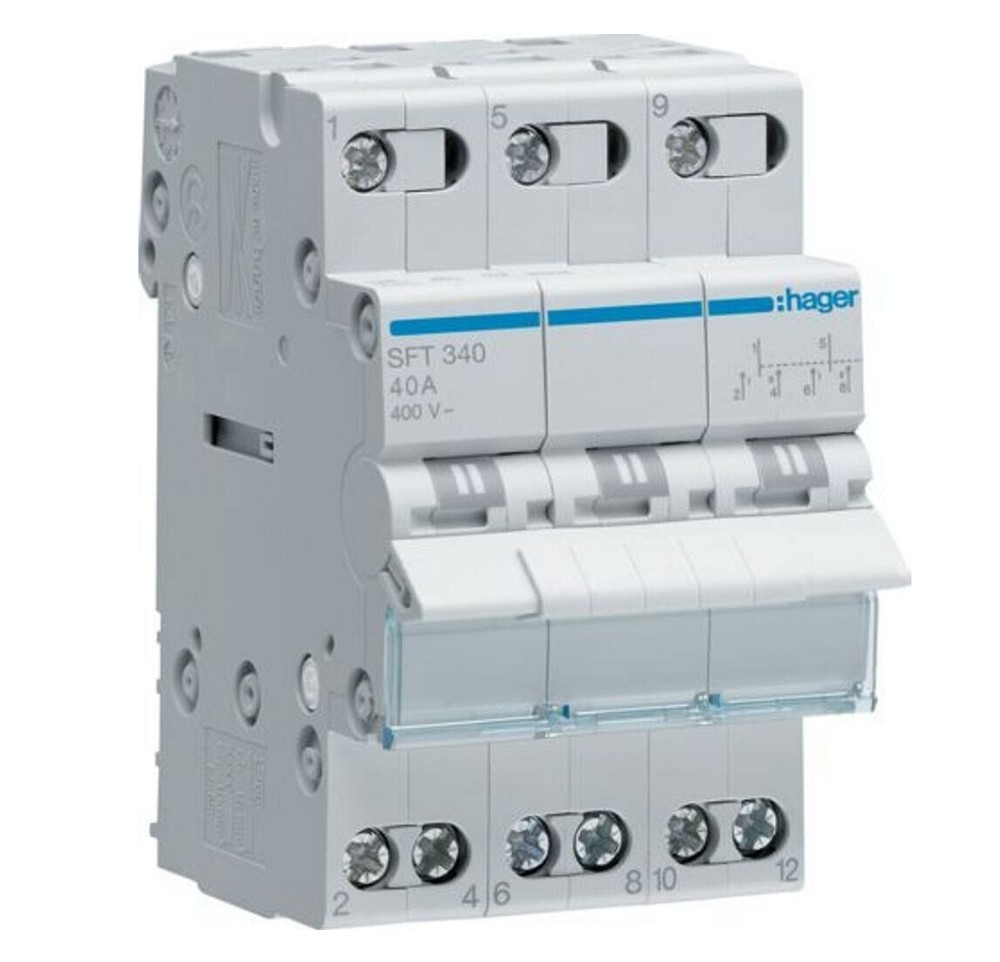

Hager SFT340 – 3-poliger Umschalter mit I-0-II-Schaltstellung
Der Hager SFT340 ist ein modularer 3-poliger Umschalter für elektrische Anlagen mit einer Bemessungsbetriebsspannung von 400 V AC und einem Nennstrom von 40 A. Die Schaltstellung I-0-II ermöglicht die Umschaltung zwischen zwei Stromwegen mit einer definierten mittigen Aus-Stellung.
Durch die kompakte Bauweise mit drei Teilungseinheiten eignet sich der Umschalter für die platzsparende Montage in geeigneten Verteilungen. Der gemeinsame Anschlusspunkt befindet sich oben, wodurch sich der SFT340 gezielt für entsprechende Umschaltaufgaben einsetzen lässt.
Umschaltung mit I-0-II und mittiger Aus-Stellung
Der SFT340 besitzt drei Wechslerkontakte und kann damit drei Pole gleichzeitig umschalten. Die Schaltstellung I-0-II bietet neben den beiden Betriebsstellungen eine definierte Mittelstellung 0, in der die Umschaltung auf Aus steht.
Diese Konstruktion eignet sich insbesondere für Anwendungen, bei denen zwischen zwei Stromkreisen, Einspeisungen oder Betriebszuständen umgeschaltet werden soll und eine eindeutig definierte Aus-Stellung benötigt wird.
40 A Nennstrom für leistungsstarke Stromkreise
Der Hager SFT340 ist für einen Nennstrom von 40 A ausgelegt. Die zulässige Strombelastbarkeit beträgt bei AC21 und AC22 jeweils 40 A sowohl in Kategorie A als auch in Kategorie B.
Die Bemessungsbetriebsspannung liegt bei 400 V AC. Der Umschalter ist für den Einsatz in entsprechenden Drehstromsystemen vorgesehen.
3-polige Ausführung mit drei Wechslerkontakten
Der SFT340 besitzt insgesamt drei Pole und drei Wechslerkontakte. Dadurch lassen sich drei Leiter beziehungsweise Stromwege gleichzeitig umschalten.
Die Ausführung ist ohne separate Schließer- oder Öffnerkontakte realisiert. Der Schaltmechanismus ist vollständig als dreipoliger Wechselschalter ausgeführt.
Modulare Bauform für die DIN-Schiene
Mit einer Breite von drei Teilungseinheiten lässt sich der Hager SFT340 in geeigneten Verteilungen platzsparend integrieren. Die Montage erfolgt auf einer DIN-Schiene.
Das Gerät besitzt eine Bauhöhe von 83 mm, eine Breite von 52,5 mm und eine Tiefe von 70 mm. Dadurch eignet es sich für den Einsatz in passenden Reiheneinbauverteilungen.
Schraubanschluss für flexible und starre Leiter
Der SFT340 ist mit Schraubanschlüssen ausgestattet. Starre Leiter können mit Querschnitten von 1,5 bis 16 mm² angeschlossen werden, flexible Leiter mit 1,5 bis 10 mm².
Das vom Hersteller angegebene nominale Anzugsdrehmoment beträgt 1,8 Nm. Für eine sichere elektrische Verbindung müssen die vorgegebenen Anschlusswerte eingehalten werden.
Hohe mechanische und elektrische Lebensdauer
Der modulare Umschalter ist für bis zu 200.000 mechanische Schaltspiele ausgelegt. Bei Nennlast werden für die Kategorien AC21 und AC22 jeweils bis zu 25.000 elektrische Schaltspiele angegeben.
Die Schutzart IP20 macht das Gerät für den Einbau innerhalb geeigneter Verteilungen und geschützter Installationsbereiche geeignet.
Technische Daten – Allgemein
| Hersteller | Hager |
| Produktserie | SF |
| Hersteller-Artikelnummer | SFT340 |
| EAN | 3250615510938 |
| Produkttyp | Modularer Umschalter / Wechselschalter |
| Schaltfunktion | I-0-II |
| Anzahl Pole | 3 |
| Polart | 3P |
| Anzahl Wechslerkontakte | 3 |
Technische Daten – Elektrik
| Nennstrom | 40 A |
| Bemessungsbetriebsspannung | 400 V AC |
| Frequenz | 50–60 Hz |
| Versorgungsspannungsart | AC |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannung Uimp | 4 kV |
| Bedingter Bemessungskurzschlussstrom Icc | 0,60 kA mit gl-gG-Sicherung |
| Kurzzeitstromfestigkeit Icw | 0,60 kA / 1 s |
| Einschaltvermögen Icm | 0,48 kA bei 415 V AC |
Technische Daten – Schaltvermögen
| Strombelastbarkeit AC21 Kategorie A | 40 A |
| Strombelastbarkeit AC21 Kategorie B | 40 A |
| Strombelastbarkeit AC22 Kategorie A | 40 A |
| Strombelastbarkeit AC22 Kategorie B | 40 A |
| Elektrische Lebensdauer AC21 | 25.000 Schaltspiele |
| Elektrische Lebensdauer AC22 | 25.000 Schaltspiele |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
Technische Daten – Montage & Anschluss
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 3 TE |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 1,5–16 mm² |
| Leiterquerschnitt flexibel | 1,5–10 mm² |
| Anzugsdrehmoment | 1,8 Nm |
| Anschluss oben | Verschobene Klemme, gemeinsamer Anschlusspunkt oben |
| Anschluss unten | Verschobene Klemme |
Technische Daten – Schutz & Betriebsbedingungen
| Schutzart | IP20 |
| Betriebstemperatur | -20 bis +50 °C |
| Lager-/Transporttemperatur | -40 bis +80 °C |
| Geeignet für Außenbereich | Nein |
| RoHS-konform | Ja |
| REACH-konform | Ja |
Technische Daten – Abmessungen
| Breite | 52,5 mm |
| Höhe | 83 mm |
| Tiefe | 70 mm |
| Modulbreite | 3 TE |
Montage und Einsatz
Der Hager SFT340 wird auf einer geeigneten DIN-Schiene innerhalb einer dafür vorgesehenen Verteilung montiert. Durch die Breite von drei Teilungseinheiten lässt sich der Umschalter in entsprechenden Reiheneinbaugeräten integrieren.
Der elektrische Anschluss erfolgt über Schraubklemmen. Dabei sind die zulässigen Leiterquerschnitte von 1,5 bis 16 mm² bei starren beziehungsweise 1,5 bis 10 mm² bei flexiblen Leitern sowie das Anzugsdrehmoment von 1,8 Nm zu beachten.
Der SFT340 ist ausschließlich für geeignete Installationsbedingungen vorgesehen. Die Auswahl, Dimensionierung und Installation des Umschalters muss entsprechend der jeweiligen Anlage und den geltenden elektrotechnischen Vorschriften durch eine qualifizierte Elektrofachkraft erfolgen.
Besonderheiten des Hager SFT340
- 3-poliger modularer Umschalter
- I-0-II-Schaltstellung mit mittiger Aus-Stellung
- 40 A Nennstrom
- 400 V AC Bemessungsbetriebsspannung
- 3 Wechslerkontakte
- 3 Teilungseinheiten breit
- Montage auf DIN-Schiene
- Schraubanschluss
- Starre Leiter 1,5–16 mm²
- Flexible Leiter 1,5–10 mm²
- Anzugsdrehmoment 1,8 Nm
- IP20
- Mechanische Lebensdauer bis 200.000 Schaltspiele
- Elektrische Lebensdauer bis 25.000 Schaltspiele bei AC21 und AC22
- Bemessungsisolationsspannung 440 V
- Bemessungsstoßspannung 4 kV
- Gemeinsamer Anschlusspunkt oben
Expertenbewertung
Der Hager SFT340 ist eine robuste und kompakte Lösung für das gezielte Umschalten dreipoliger Stromkreise. Besonders praktisch ist die I-0-II-Schaltstellung mit definierter mittiger Aus-Position, wodurch sich zwei Betriebszustände klar voneinander trennen lassen. Mit 40 A Nennstrom und 400 V AC eignet sich der Umschalter für entsprechend ausgelegte Drehstromanwendungen. Die Montage auf der DIN-Schiene und die kompakte Breite von drei Teilungseinheiten ermöglichen eine platzsparende Integration in Verteilungen. Die hohe mechanische Lebensdauer von bis zu 200.000 Schaltspielen unterstreicht die auf dauerhafte Nutzung ausgelegte Konstruktion.
