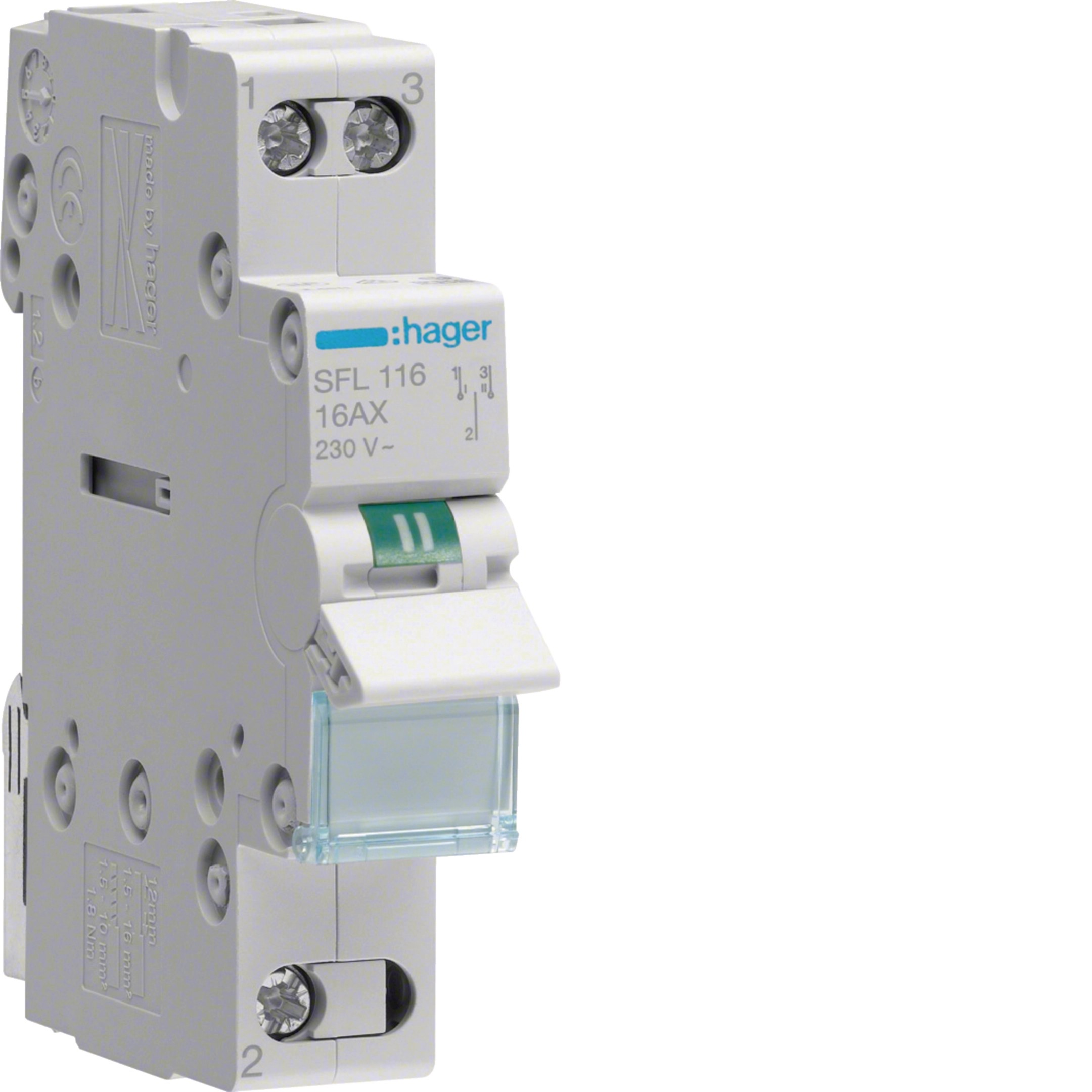

Der Hager SFL116 Wechselschalter ist ein kompakter modularer Schalter für die Installation in Elektroverteilungen. Mit einem Bemessungsstrom von 16 A und einer Bemessungsbetriebsspannung von 230 V AC eignet er sich zum Umschalten geeigneter Stromkreise. Durch seine Breite von nur 17,5 mm benötigt er eine Teilungseinheit auf der DIN-Tragschiene. Der gemeinsame Kontakt befindet sich an der Unterseite; Schraubanschlüsse sorgen für die elektrische Verbindung.
IHRE VORTEILE AUF EINEN BLICK
- 16 A Bemessungsstrom
- Für 230 V AC ausgelegt
- Einpoliger Wechselschalter
- Kompakte Bauform mit 1 Teilungseinheit
- Schraubanschlüsse für eine feste Verdrahtung
- Gemeinsamer Kontakt an der Unterseite
- Geeignet für die Montage auf einer DIN-Tragschiene
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 16 A |
| Bemessungsbetriebsspannung | 230 V AC |
| Bemessungsisolationsspannung | 440 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Strombelastbarkeit AC21 | 16 A |
| Strombelastbarkeit AC22 | 16 A |
| Bedingter Bemessungskurzschlussstrom mit gL-gG-Sicherung | 0,24 kA |
| Einschaltvermögen Icm bei 240 V AC | 0,33 kA |
| Frequenz | 50–60 Hz |
TECHNISCHE DATEN
| Hersteller | Hager |
| Modell | SFL116 |
| Produkttyp | Modularer Wechselschalter |
| Polzahl | 1-polig (1P) |
| Schaltfunktion | 1 Wechsler |
| Teilungseinheiten | 1 TE |
| Schutzart | IP20 |
| Montageart | DIN-Tragschiene |
| RoHS-konform | Ja |
INSTALLATION & KOMPATIBILITÄT
| Montage | Auf einer geeigneten DIN-Tragschiene |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt, starre Leiter | 1,5–16 mm² |
| Anschlussquerschnitt, flexible Leiter | 1,5–10 mm² |
| Anschlussdrehmoment | 1,8 Nm |
| Betriebstemperatur | -20 °C bis +50 °C |
| Position des gemeinsamen Kontakts | Unterseite |
LEBENSDAUER & NACHHALTIGKEIT
| RoHS-Konformität | Ja |
| Umgebungstemperatur im Betrieb | -20 °C bis +50 °C |
| Lager- und Transporttemperatur | -40 °C bis +80 °C |
MAẞE
| Höhe | 83 mm |
| Breite | 17,5 mm |
| Tiefe | 68 mm |
| Modulbreite | 1 Teilungseinheit (1 TE) |
EINSATZBEREICHE
- Modulare Elektroverteilungen
- Geeignete Schalt- und Steueraufgaben in Installationsanlagen
- Umschaltung geeigneter Stromkreise mit 230 V AC
- Installationen, bei denen ein einpoliger Wechselschalter mit 16 A benötigt wird
BESONDERE FUNKTIONEN
| Wechselfunktion | Ermöglicht das Umschalten zwischen zwei Schaltstellungen. |
| Kompakte Bauform | Mit einer Breite von 17,5 mm belegt der Schalter eine Teilungseinheit. |
| Gemeinsamer Kontakt unten | Die Anschlussanordnung ist für die Verdrahtung entsprechend dem Herstelleranschlussbild vorgesehen. |
HINWEISE
Der SFL116 ist ein modularer Installationsschalter und kein herkömmlicher Unterputz-Wandschalter. Vor dem Einbau müssen Schaltfunktion, Anschlussbelegung und Bemessungsdaten zur geplanten Anwendung passen. Installation und Prüfung sind von einer Elektrofachkraft durchzuführen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager SFL116 ist eine platzsparende Lösung für passende Schaltaufgaben in der Elektroverteilung. Seine 16-A-Auslegung, die Wechselfunktion und die geringe Breite von nur einer Teilungseinheit machen ihn besonders für kompakte Verteiler interessant. Wichtig ist die korrekte Zuordnung der Anschlüsse entsprechend dem Hersteller-Schaltbild.
Gut zu wissen
Wechselschalter in der Verteilung
Der SFL116 ist für die Montage auf einer DIN-Tragschiene ausgelegt. Er wird für geeignete Schaltaufgaben in modularen Elektroverteilungen eingesetzt.
Anschlussbelegung beachten
Vor der Verdrahtung müssen die gemeinsame Klemme und die beiden Schaltkontakte anhand des Hersteller-Schaltbilds eindeutig identifiziert werden. Die Installation sollte durch eine Elektrofachkraft erfolgen.
