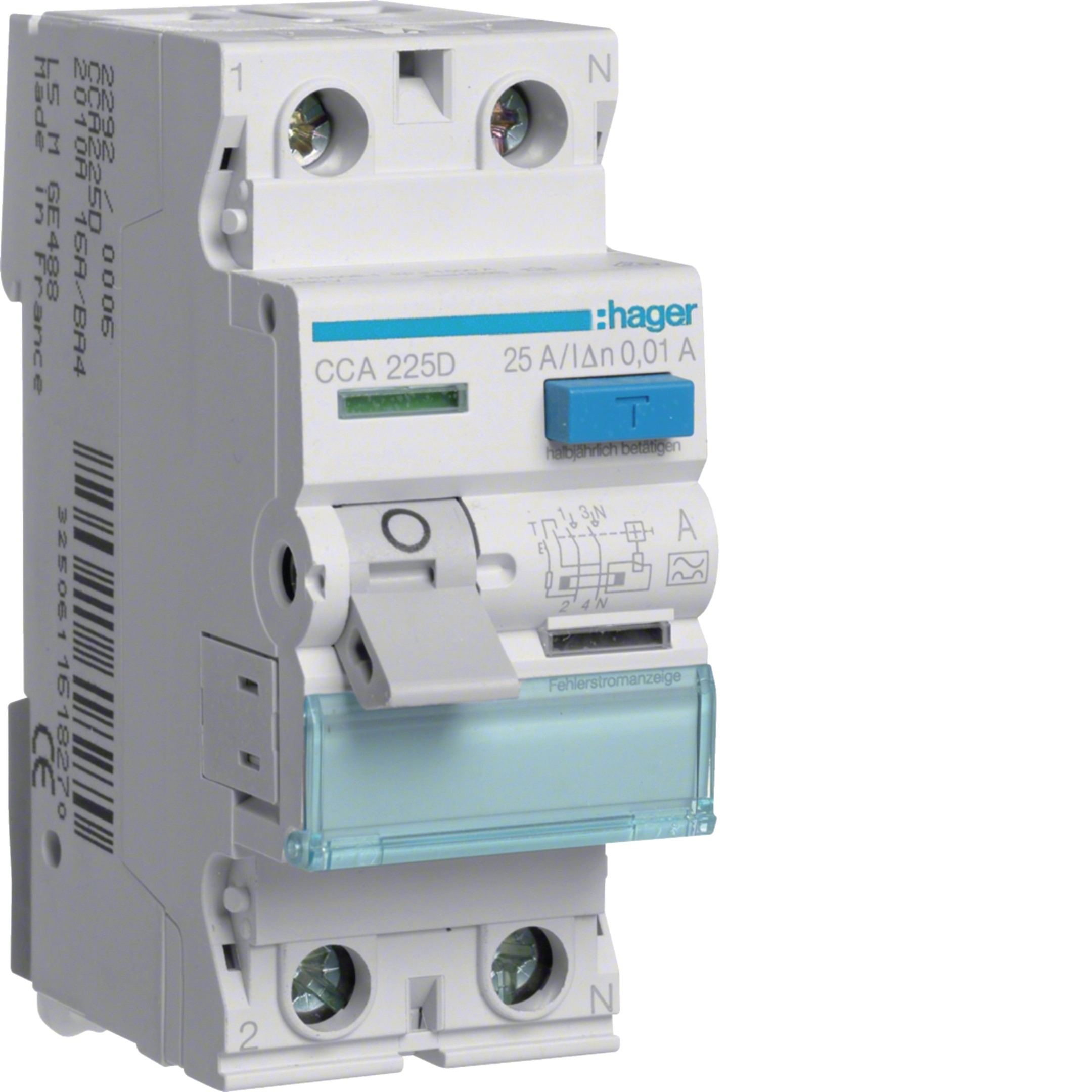

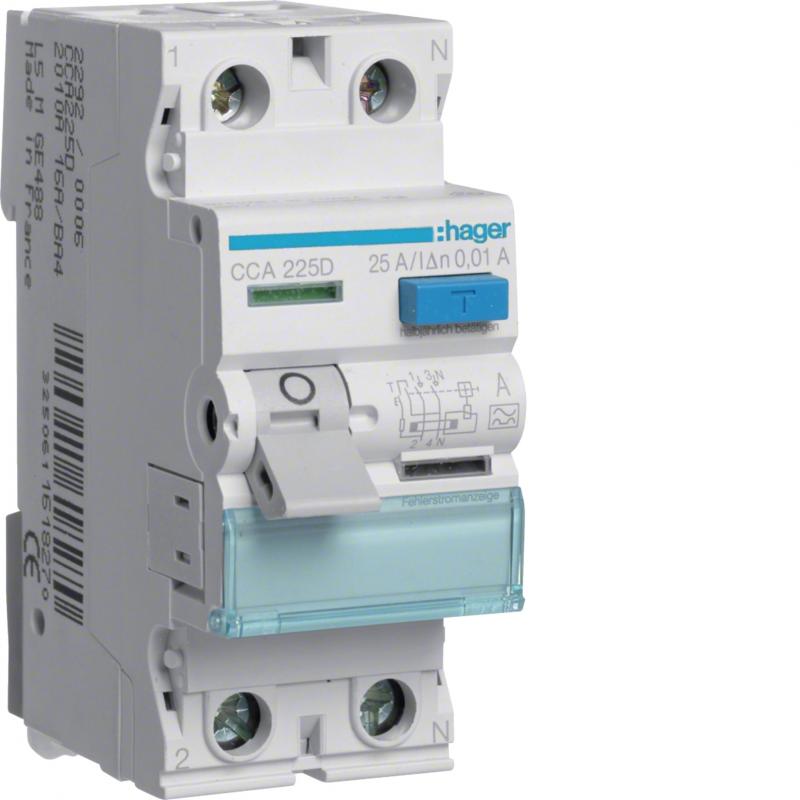

Der Hager CCA225D FI-Schutzschalter bietet zuverlässigen Fehlerstromschutz für geeignete Elektroinstallationen. Mit 25 A Nennstrom und einem Bemessungsfehlerstrom von 10 mA reagiert er auf gefährliche Fehlerströme und unterbricht den Stromkreis. Der Fehlerstromtyp A erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Eine blaue externe Prüftaste, die Fehlerstromanzeige und die Bi-Connect-Klemmen an der Unterseite ergänzen die praktische Ausstattung.
IHRE VORTEILE AUF EINEN BLICK
- 25 A Nennstrom für passend ausgelegte Stromkreise
- 10 mA Bemessungsfehlerstrom
- Fehlerstromtyp A für Wechsel- und pulsierende Gleichfehlerströme
- Zweipolige Ausführung (1P+N)
- Bi-Connect-Klemmen an der Unterseite
- Blaue externe Prüftaste und Fehlerstromanzeige
- Kompakte Bauform mit 2 Teilungseinheiten
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 25 A |
| Bemessungsfehlerstrom | 10 mA |
| Fehlerstromtyp | A |
| Polart | 1P+N |
| Bemessungsbetriebsspannung | 230 V AC |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Bemessungskurzschlussstrom | 6 kA |
| Schließ- und Abschaltvermögen | 1,5 kA |
| Frequenz | 50 Hz |
| Verlustleistung bei Nennstrom | 7,1 W |
TECHNISCHE DATEN
| Hersteller | Hager |
| Modell | CCA225D |
| Produkttyp | Fehlerstromschutzschalter (FI/RCCB) |
| Polzahl | 2-polig |
| Teilungseinheiten | 2 TE |
| Schutzart | IP20 |
| Montageart | DIN-Tragschiene |
| Prüftaste | Ja, extern und blau |
| Fehlerstromanzeige | Ja |
| RoHS-konform | Ja |
INSTALLATION & KOMPATIBILITÄT
| Montage | DIN-Tragschiene im geeigneten Installationsverteiler |
| Obere Anschlussklemme | Schraubanschluss |
| Untere Anschlussklemme | Bi-Connect |
| Anschlussquerschnitt, starre Leiter | 1–25 mm² |
| Anschlussquerschnitt, flexible Leiter | 1–16 mm² |
| Anschlussdrehmoment | 2,8 Nm |
| Betriebstemperatur | -25 °C bis +40 °C |
| Normen | DIN EN 61008-1 und DIN EN 61008-2-1 gemäß Herstellerangaben |
LEBENSDAUER & NACHHALTIGKEIT
| Elektrische Lebensdauer | 2.000 Schaltspiele laut Herstellerdaten |
| Mechanische Lebensdauer | 4.000 Schaltspiele laut Herstellerdaten |
| RoHS-Konformität | Ja |
MAẞE
| Höhe | 83 mm |
| Breite | 35 mm |
| Tiefe | 70 mm |
| Modulbreite | 2 Teilungseinheiten (2 TE) |
EINSATZBEREICHE
- Geeignete Elektroinstallationen in Wohngebäuden
- Installationsverteiler in Gewerbe- und Zweckgebäuden
- Stromkreise, für die ein FI-Schutzschalter mit 25 A und 10 mA vorgesehen ist
- Anlagen, in denen Fehlerströme des Typs A erfasst werden müssen
BESONDERE FUNKTIONEN
| Fehlerstromtyp A | Erfasst sinusförmige Wechsel- und pulsierende Gleichfehlerströme. |
| Externe Prüftaste | Ermöglicht die Funktionsprüfung gemäß den Herstellerangaben. |
| Fehlerstromanzeige | Unterstützt die Erkennung einer Fehlerstromauslösung. |
| Bi-Connect-Klemmen | Bieten die vorgesehene Anschlussmöglichkeit an der Unterseite des Geräts. |
| Draht-Einschiebe-Schutz | Unterstützt den sicheren Anschluss gemäß den vorgesehenen Klemmbedingungen. |
HINWEISE
Ein FI-Schutzschalter ersetzt keinen Überlast- oder Kurzschlussschutz. Die vorgeschaltete Absicherung und die Auswahl des Fehlerstromschutzes müssen zur jeweiligen Anlage passen. Die Prüftaste ist entsprechend den Herstellerangaben zu betätigen. Auswahl, Installation und Prüfung dürfen nur durch eine Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager CCA225D kombiniert eine kompakte zweipolige Bauform mit 25 A Nennstrom und einem empfindlichen Bemessungsfehlerstrom von 10 mA. Der Fehlerstromtyp A, die externe Prüftaste und die Bi-Connect-Klemmen sorgen für eine praxisorientierte Ausstattung. Vor dem Einbau muss geprüft werden, ob die technischen Daten und die vorgeschaltete Absicherung für den vorgesehenen Stromkreis geeignet sind.
Gut zu wissen
FI-Schutz und Leitungsschutz
Ein FI-Schutzschalter erkennt Fehlerströme. Für den Schutz vor Überlast und Kurzschluss ist zusätzlich eine geeignete Überstrom-Schutzeinrichtung erforderlich.
Prüftaste regelmäßig verwenden
Die Prüftaste dient der Funktionskontrolle des FI-Schutzschalters. Beachte die Herstellerhinweise und die empfohlenen Prüfintervalle für die jeweilige Installation.
