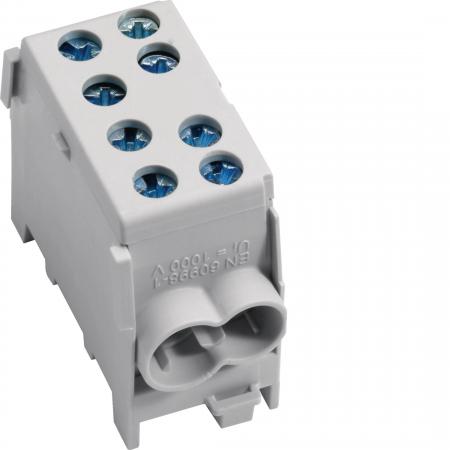

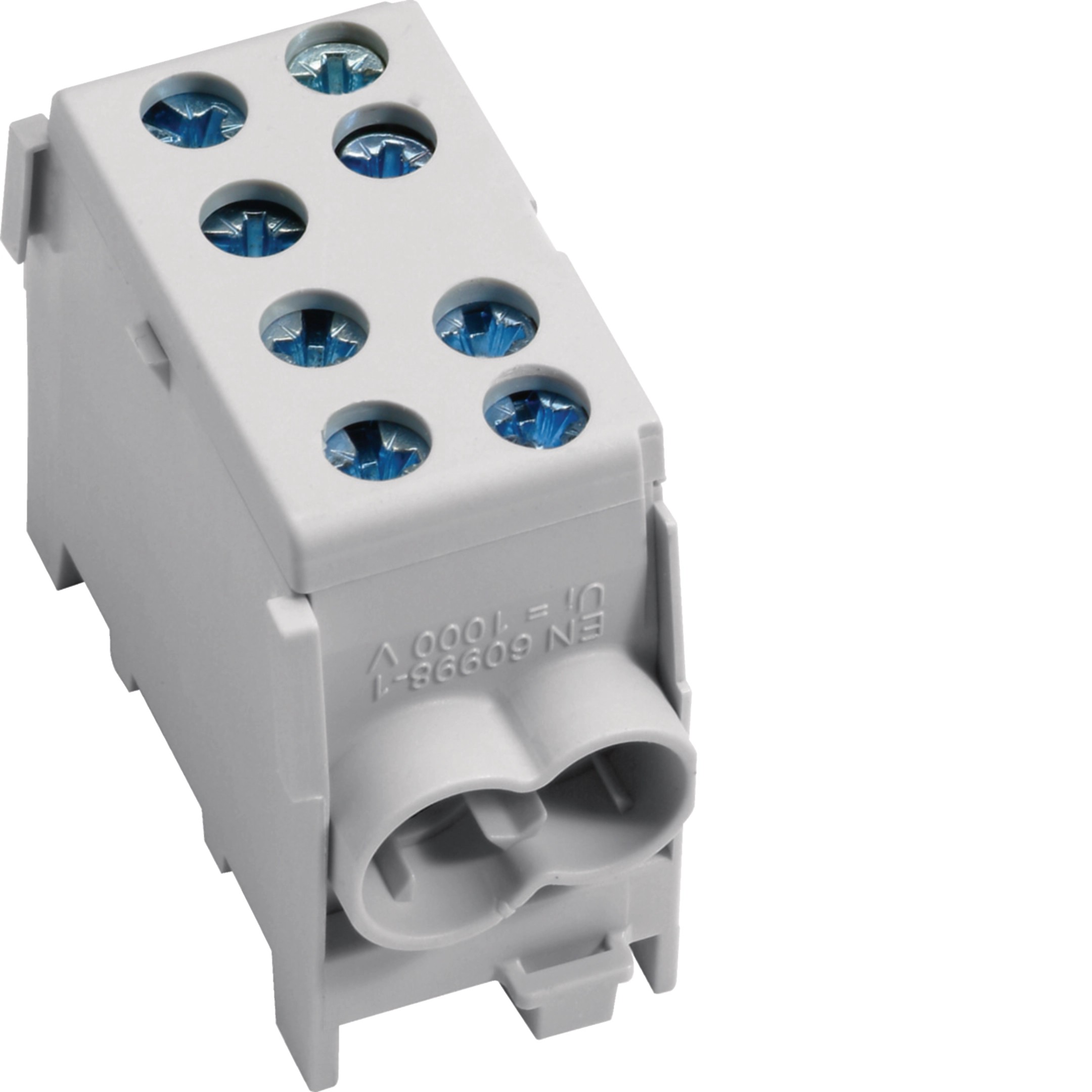

Die Hager KH35L Hauptleitungsabzweigklemme ermöglicht eine zuverlässige Verteilung elektrischer Energie in Zählerschränken und Verteileranlagen. Die einpolige, graue Klemme ist für passende Haupt- und Abgangsleitungen ausgelegt und bietet Schraubanschlüsse für eine sichere Verbindung. Mit einem Nennstrom von bis zu 100 A und der fingersicheren Ausführung nach IP20 ist sie eine praktische Lösung für fachgerechte Elektroinstallationen.
IHRE VORTEILE AUF EINEN BLICK
- Einpolige Hauptleitungsabzweigklemme für Verteileranlagen
- Nennstrom bis 100 A
- Für geeignete Leiterquerschnitte bis 35 mm² am Zugang
- Schraubanschlüsse für eine sichere Leiterbefestigung
- Fingersichere Ausführung nach IP20
- Montage auf DIN-Schiene
- Kompakte Bauform in Grau
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 100 A |
| Bemessungsspannung | Bis 400 V |
| Polzahl | 1-polig |
| Leiterquerschnitt Zugang | 10–35 mm² |
| Leiterquerschnitt Abgang | 1,5–25 mm² |
| Geeignete Leiter | Massive, mehrdrähtige und feindrähtige Leiter gemäß Herstellerangaben |
| Anschlussart | Schraubanschluss |
| Schutzart | IP20 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | KH35L |
| Produktart | Hauptleitungsabzweigklemme |
| Ausführung | Einpolig, fingersicher |
| Farbe | Grau |
| Material | Kunststoff und Metall |
| Montageart | DIN-Schiene |
| Berührungsschutz | Fingersicher |
| EAN | 3250613780272 |
| Verpackungseinheit | 1 Stück |
INSTALLATION & KOMPATIBILITÄT
Die KH35L ist für den Einsatz in geeigneten Zählerschränken und Verteileranlagen vorgesehen. Die Montage erfolgt auf einer passenden DIN-Schiene. Bei der Auswahl müssen die Leiterquerschnitte, die Leiterart und die zulässigen elektrischen Werte berücksichtigt werden. Die Leiter sind entsprechend den Montagevorgaben des Herstellers anzuschließen und zu befestigen.
LEBENSDAUER & NACHHALTIGKEIT
Eine fachgerechte Montage und die Verwendung geeigneter Leiter tragen zu einer dauerhaft zuverlässigen elektrischen Verbindung bei. Für einen sicheren Betrieb müssen die Anschlussstellen korrekt ausgeführt und die zulässigen Betriebsbedingungen eingehalten werden.
MAẞE
| Höhe | 55 mm |
| Breite | 27 mm |
| Tiefe | 37 mm |
| Gewicht | Ca. 80 g |
EINSATZBEREICHE
- Zählerschränke und Elektroverteilungen
- Hauptleitungsabzweige in geeigneten Verteileranlagen
- Verteilung elektrischer Energie auf passende Abgangsleitungen
- Gewerbliche und private Elektroinstallationen
BESONDERE FUNKTIONEN
- Einpolige Ausführung für eine einzelne elektrische Verbindung
- Schraubanschlüsse für die Leiterbefestigung
- Fingersichere Bauform nach IP20
- Unterstützt die strukturierte Verteilung von Hauptleitungen
HINWEISE
Die Hager KH35L ist für fest installierte Elektroverteilungen bestimmt. Vor der Verwendung sind die zulässigen Leiterquerschnitte und die Herstellerangaben zu beachten. Arbeiten an elektrischen Anlagen dürfen nur durch qualifizierte Elektrofachkräfte im spannungsfreien Zustand durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Die Hager KH35L ist eine kompakte Lösung für die Verteilung elektrischer Energie in passenden Zählerschränken und Verteileranlagen. Die Kombination aus 100 A Nennstrom, Schraubanschlüssen und fingersicherer Ausführung bietet eine praktische Grundlage für professionelle Installationen. Für die richtige Auswahl sind insbesondere die benötigten Leiterquerschnitte und die Kompatibilität mit der vorhandenen DIN-Schiene entscheidend.
Gut zu wissen
Leiterquerschnitt richtig auswählen
Die Klemme ist für unterschiedliche Leiterquerschnitte am Zugang und Abgang ausgelegt. Prüfe vor der Installation, ob die verwendeten Leitungen zu den zulässigen Anschlussbereichen passen.
Sicherheit bei der Montage
Die Schutzart IP20 bietet Fingerschutz unter den vorgesehenen Einbaubedingungen. Die Klemme muss fachgerecht montiert und innerhalb ihrer elektrischen Bemessungswerte betrieben werden.
