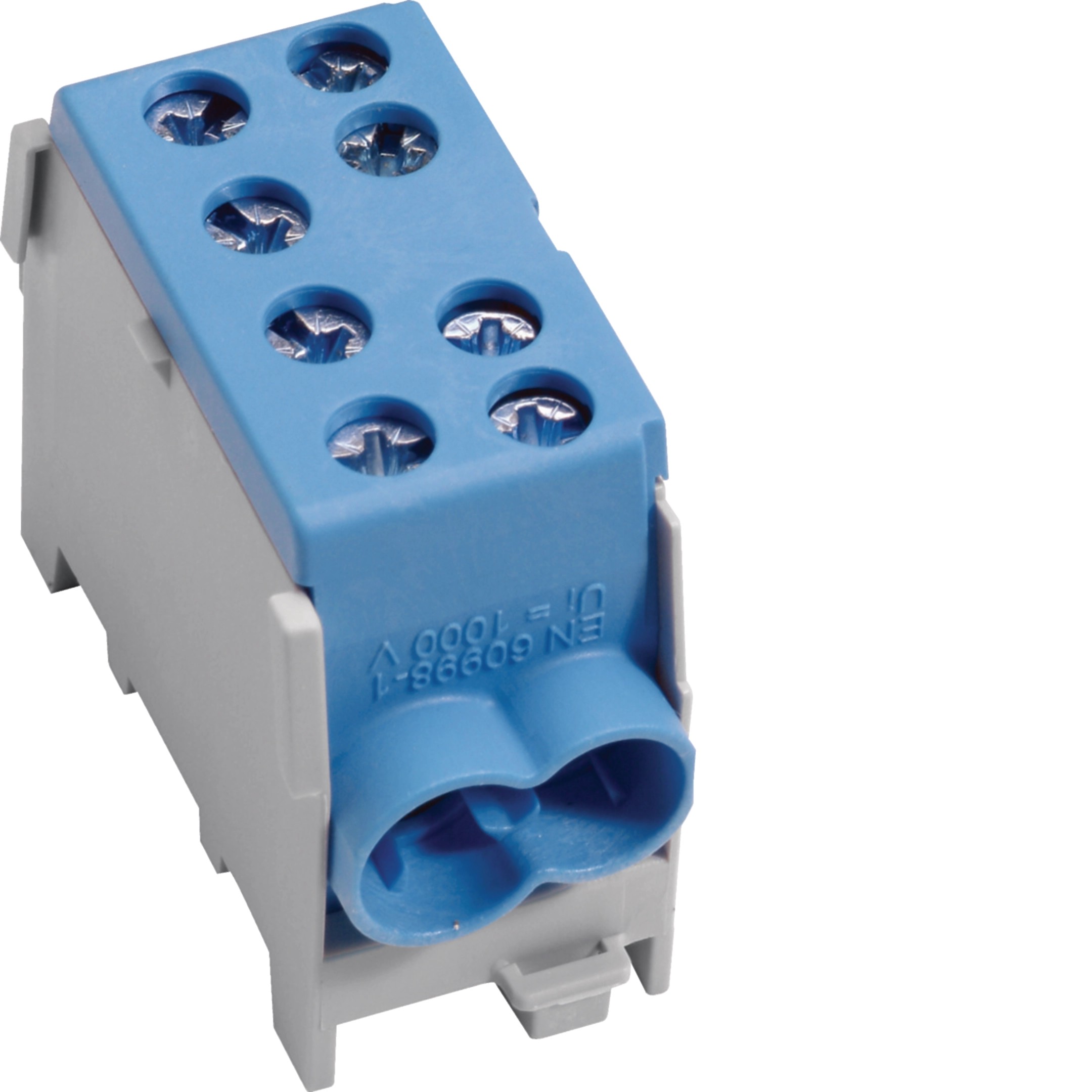

Die Hager KH35N Hauptleitungsabzweigklemme ist eine einpolige, blaue Klemme für die Verteilung von Wechselstrom. Sie eignet sich insbesondere für den Neutralleiter und ist für einen Nennstrom von 100 A ausgelegt. Dank der DIN-Schienenmontage lässt sie sich in passende Elektroverteilungen integrieren. Die fingersichere Ausführung unterstützt eine sichere Installation.
IHRE VORTEILE AUF EINEN BLICK
- Einpolige Hauptleitungsabzweigklemme für 100 A
- Blaue Farbausführung zur Kennzeichnung des Neutralleiters
- Für Leiterquerschnitte von 10–35 mm² am Eingang
- Abgang für Leiterquerschnitte von 1,5–25 mm²
- Fingersichere Ausführung
- Montage auf DIN-Schiene
- Kompakte Bauform mit 55 × 27 × 37 mm
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Hager |
| Artikelnummer | KH35N |
| Produktart | Hauptleitungsabzweigklemme |
| Nennstrom | 100 A |
| Nennspannung | 400 V AC |
| Polzahl | 1-polig |
| Funktion | Verteilung von Wechselstrom, insbesondere Neutralleiter |
TECHNISCHE DATEN
| Modell | KH35N |
| Farbe | Blau |
| Material Gehäuse | Kunststoff |
| Anschlussart | Schraubanschluss |
| Anzahl Eingänge | 2 |
| Anzahl Abgänge | 2 |
| Leiterquerschnitt Eingang | 10–35 mm² |
| Leiterquerschnitt Abgang | 1,5–25 mm² |
| Montageart | DIN-Schiene |
| Schutzart | IP20 |
| Fingersicher | Ja |
| RoHS-konform | Ja |
| Halogenfrei | Ja |
| EAN | 3250613780289 |
INSTALLATION & KOMPATIBILITÄT
Die Hager KH35N ist für die Montage auf einer geeigneten DIN-Schiene vorgesehen. Vor dem Anschluss müssen die Leiterquerschnitte und die Eignung der Klemme für die jeweilige Verteilung geprüft werden. Die Schraubverbindungen sind mit dem vom Hersteller angegebenen Anzugsdrehmoment herzustellen.
- Montage auf DIN-Schiene
- Starre und mehrdrähtige Leiter geeignet, sofern die Anschlussvorgaben eingehalten werden
- Eingangsquerschnitt: 10–35 mm²
- Abgangsquerschnitt: 1,5–25 mm²
- Nennanzugsdrehmoment laut Hersteller: 3,5 Nm
- Einbau und Anschluss durch eine qualifizierte Elektrofachkraft
LEBENSDAUER & NACHHALTIGKEIT
Die Hager KH35N ist laut Hersteller RoHS-konform, REACH-konform und halogenfrei. Für eine dauerhaft sichere Verbindung sind die vorgeschriebenen Leiterquerschnitte, das korrekte Anzugsdrehmoment und die fachgerechte Montage einzuhalten.
MAẞE
| Höhe | 55 mm |
| Breite | 27 mm |
| Tiefe | 37 mm |
EINSATZBEREICHE
- Elektroverteilungen und Verteileranlagen
- Hauptleitungs- und Neutralleiterverteilung
- Schaltschränke mit passender DIN-Schienenaufnahme
- Gebäudeinstallationen und gewerbliche Elektroanlagen
BESONDERE FUNKTIONEN
| Farbkennzeichnung | Blau für die einfache Zuordnung im Verteiler |
| Berührungsschutz | Fingersichere Ausführung |
| Leiterverteilung | Zwei Eingänge und zwei Abgänge |
| Montage | DIN-Schiene |
HINWEISE
Die Klemme ist für die angegebenen Leiterquerschnitte und Betriebswerte vorgesehen. Die blaue Ausführung dient der Kennzeichnung und ersetzt nicht die Prüfung der korrekten Leiterzuordnung. Die Installation darf nur unter Beachtung der geltenden Sicherheitsvorschriften und durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Die Hager KH35N ist eine kompakte Hauptleitungsabzweigklemme für die strukturierte Verteilung von Neutralleitern in geeigneten Elektroverteilungen. Die blaue Kennzeichnung, die fingersichere Ausführung und der Anschlussbereich bis 35 mm² am Eingang erleichtern die Zuordnung und Planung. Wichtig ist, die Anschlussquerschnitte und das vorgeschriebene Anzugsdrehmoment exakt einzuhalten.
Gut zu wissen: Hauptleitungsabzweigklemmen richtig auswählen
Leiterquerschnitte prüfen
Der Leiter muss zum jeweiligen Anschlussbereich passen. Bei der KH35N sind am Eingang 10–35 mm² und am Abgang 1,5–25 mm² vorgesehen.
Farbkennzeichnung beachten
Die blaue Ausführung unterstützt die Zuordnung des Neutralleiters. Die Leiterkennzeichnung und die geltenden Installationsregeln sind trotzdem stets zu beachten.
Unser Tipp
Prüfe vor dem Einbau die Strombelastbarkeit, die Leiterquerschnitte und die Kompatibilität mit der vorhandenen DIN-Schiene. Halte das Hersteller-Anzugsdrehmoment von 3,5 Nm ein.
