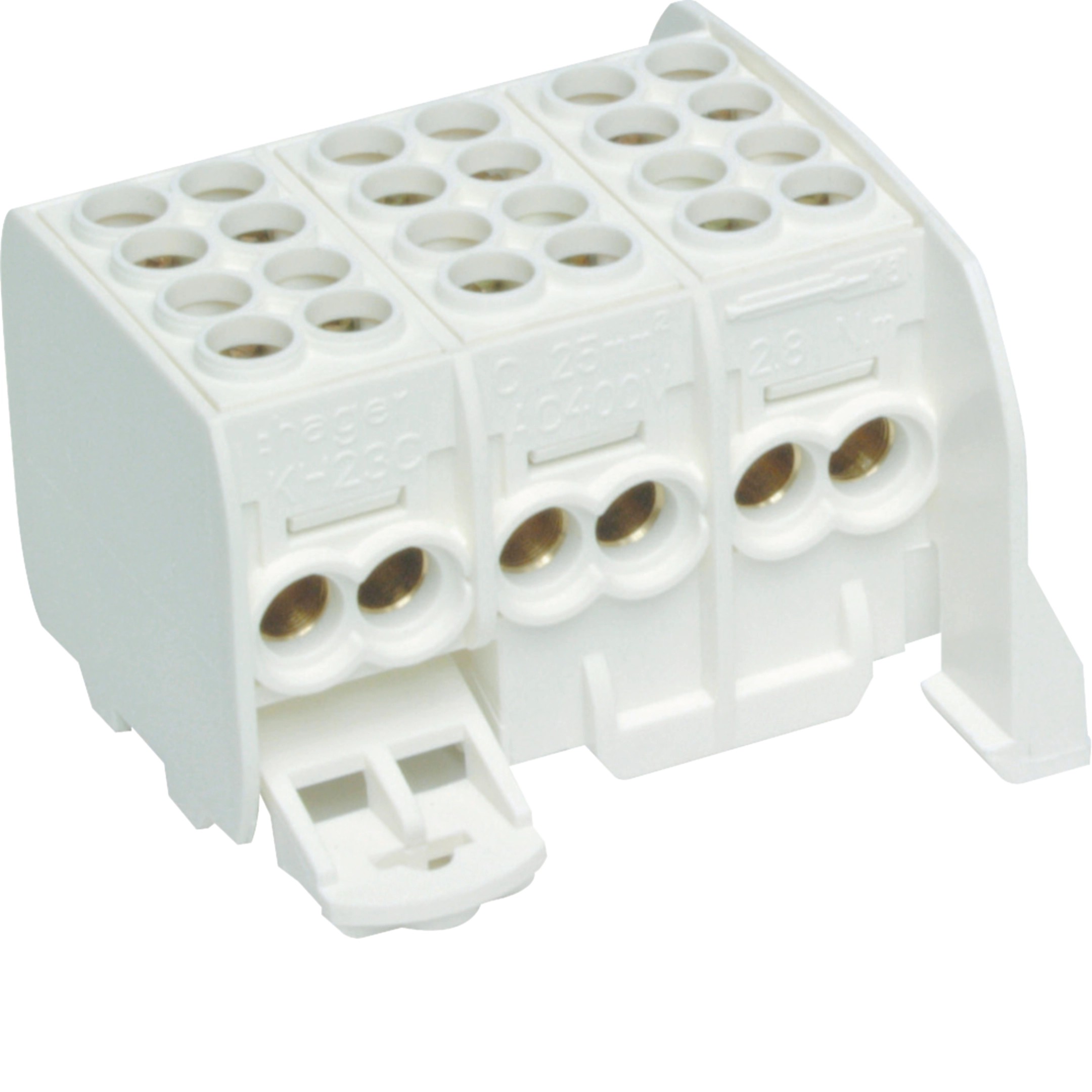

Die Hager KH23C Hauptleitungsabzweigklemme dient zur Verteilung elektrischer Leiter in geeigneten Hauptleitungs- und Verteileranlagen. Die dreipolige Ausführung ist für einen Nennstrom von 80 A ausgelegt und bietet je Pol vier Anschlussmöglichkeiten für passende Leiterquerschnitte. Die fingersichere Bauweise und die Schraubanschlüsse unterstützen eine strukturierte und fachgerechte Installation.
IHRE VORTEILE AUF EINEN BLICK
- Dreipolige Hauptleitungsabzweigklemme für geeignete Verteilungen
- Nennstrom von 80 A
- Vier Anschlussmöglichkeiten je Pol
- Geeignet für die vorgesehenen Leiterquerschnitte von 16 und 25 mm²
- Fingersichere Ausführung
- Schraubanschlüsse für eine zuverlässige Leiterverbindung
- Kompakte Bauform für den Einbau in passende Hager-Verteilersysteme
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 80 A |
| Bemessungsspannung | 400 V |
| Polzahl | 3-polig |
| Anschluss je Pol | 2 × 25 mm² und 2 × 16 mm² |
| Anschlüsse gesamt | 12 |
| Anschlussart | Schraubanschluss |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | KH23C |
| EAN | 3250613780180 |
| Produkttyp | Hauptleitungsabzweigklemme |
| Systemreihe | univers Z |
| Polzahl | 3 |
| Nennstrom | 80 A |
| Ausführung | Fingersicher |
| Montageart | Schraubbefestigung |
INSTALLATION & KOMPATIBILITÄT
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt je Pol | 2 × 25 mm² und 2 × 16 mm² |
| Anschlussdrehmoment | 2,8 Nm |
| Vorgesehene Anwendung | Geeignete Hauptleitungs- und Verteileranlagen |
Vor der Montage müssen Leiterquerschnitte, Anschlussbelegung und Eignung für den vorgesehenen Stromkreis geprüft werden. Die Klemme ist entsprechend den Herstellerangaben in das passende Verteilersystem einzubauen. Arbeiten an elektrischen Anlagen dürfen nur von einer Elektrofachkraft durchgeführt werden.
LEBENSDAUER & NACHHALTIGKEIT
Die Hauptleitungsabzweigklemme ist ein passives Installationsbauteil. Für eine dauerhaft zuverlässige Verbindung sind fachgerechte Montage, geeignete Leiter und das vorgeschriebene Anschlussdrehmoment entscheidend.
MAẞE
| Breite | 69,2 mm |
| Höhe | 65,9 mm |
| Tiefe | 45,5 mm |
EINSATZBEREICHE
- Hauptleitungsverteilungen
- Geeignete Hager-Verteilersysteme der Reihe univers Z
- Verteilung elektrischer Leiter in passenden Elektroverteilungen
- Installationen mit erforderlichem Nennstrom bis 80 A im Rahmen der zulässigen Betriebsbedingungen
BESONDERE FUNKTIONEN
- Fingersichere Bauweise
- Drei getrennte Pole
- Vier Anschlussmöglichkeiten pro Pol
- Schraubanschlusstechnik
- Für passende Hauptleitungsinstallationen vorgesehen
HINWEISE
Die KH23C ist eine Anschluss- und Verteilungsklemme und kein Schutzschalter. Sie bietet keinen eigenständigen Überlast- oder Kurzschlussschutz. Die erforderlichen Schutzgeräte sind entsprechend der Anlage zu planen. Die Montage muss gemäß Herstellerangaben und den geltenden elektrotechnischen Vorschriften erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Die Hager KH23C ist eine kompakte Lösung zur Verteilung von Leitern in passenden Hauptleitungsanlagen. Mit drei Polen, 80 A Nennstrom und vier Anschlussmöglichkeiten je Pol bietet sie Flexibilität bei der Verdrahtung. Die fingersichere Ausführung ist ein praktischer Vorteil für den fachgerechten Aufbau von Elektroverteilungen.
Gut zu wissen
Fingersichere Ausführung
Die fingersichere Bauweise reduziert die Gefahr einer unbeabsichtigten Berührung spannungsführender Anschlussteile. Sie ersetzt nicht die erforderlichen Sicherheitsmaßnahmen bei Arbeiten an elektrischen Anlagen.
Anschlussdrehmoment beachten
Für den Schraubanschluss ist das vom Hersteller vorgegebene Drehmoment einzuhalten. Dadurch wird eine fachgerechte und zuverlässige Verbindung unterstützt.
