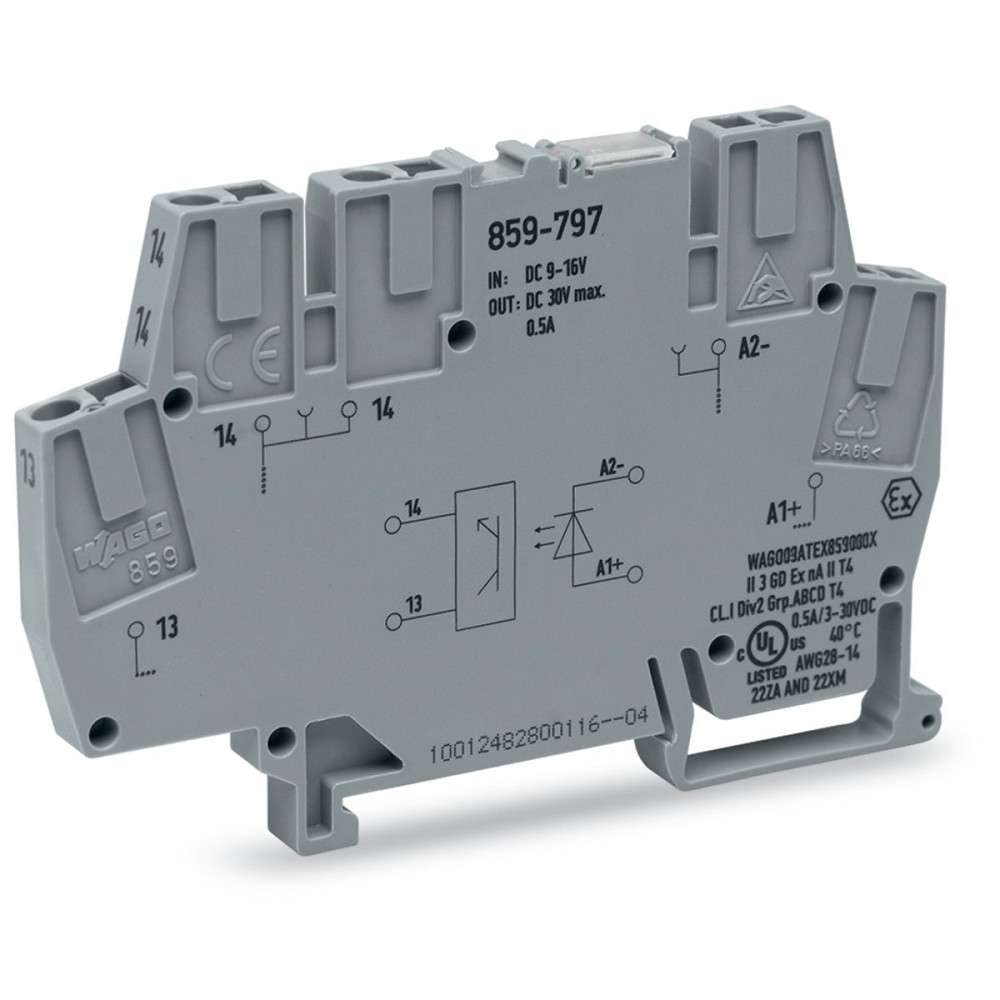

WAGO 859-797 Optokopplermodul für galvanische Signaltrennung und elektronische Schaltaufgaben
Das WAGO Optokopplermodul 859-797 wurde für die sichere Trennung von Steuerungssignalen und Lastkreisen entwickelt. Die Optokoppler-Technologie verhindert die direkte elektrische Verbindung zwischen Eingang und Ausgang und schützt dadurch empfindliche Steuerungskomponenten vor Störungen, Spannungsspitzen und unerwünschten Rückwirkungen.
Das Modul verarbeitet Eingangssignale im Bereich von 9 bis 16 V DC und ermöglicht das Schalten von Gleichspannungen zwischen 3 und 30 V DC. Mit einem Bemessungsbetriebsstrom von 0,5 A ist der Optokoppler ideal für zahlreiche elektronische Lasten und industrielle Schaltanwendungen geeignet.
Durch die kompakte Bauform mit nur 6 mm Breite lässt sich das Modul besonders platzsparend in Schaltschränken und Steuerungsverteilungen integrieren. Die geringe Baugröße ermöglicht eine hohe Kanaldichte und eine übersichtliche Verdrahtung auch bei komplexen Anlagen.
Die integrierte LED-Anzeige bietet eine schnelle optische Kontrolle des Betriebszustands und erleichtert die Inbetriebnahme sowie Wartung. Der praktische 2-Leiter-Anschluss sorgt für eine einfache und sichere Installation.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 859-797
• GTIN / EAN: 4055143606424
• Produktart: Optokopplermodul
• Eingangsnennspannung: 12 V DC
• Eingangsspannungsbereich: 9–16 V DC
• Art der Eingangsspannung: DC
• Ausgangsspannungsbereich: 3–30 V DC
• Art der Ausgangsspannung: DC
• Bemessungsbetriebsstrom Ie: 0,5 A
• Grenzdauerstrom: 0,5 A
• Art des Digitalausgangs: elektronisch
• Anschlussart: 2-Leiter-Anschluss
• LED-Anzeige: ja
• Baubreite: 6 mm
• Farbe: grau
• Ursprungsland: Deutschland
MAẞE
• Baubreite: 6 mm
EINSATZBEREICHE
• Industrielle Automatisierung
• Schaltschrankbau
• Maschinen- und Anlagenbau
• SPS-Steuerungen
• Signaltrennung in Steuerungssystemen
• Prozessautomation
• Elektronische Schaltungen
• Industrieanlagen
VORTEILE DES WAGO 859-797 OPTOKOPPLERMODULS
• Galvanische Trennung zwischen Eingang und Ausgang
• Geeignet für 12-V-DC-Steuersignale
• Ausgangsspannungsbereich bis 30 V DC
• Hoher Schaltstrom bis 0,5 A
• Elektronischer Digitalausgang für zuverlässige Schaltvorgänge
• Kompakte 6-mm-Bauform für platzsparende Installation
• Integrierte LED-Anzeige zur schnellen Statuskontrolle
• Einfache Verdrahtung durch 2-Leiter-Anschluss
• Professionelle WAGO Qualität für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen das WAGO 859-797 Optokopplermodul für Anwendungen, bei denen eine zuverlässige galvanische Trennung und sichere elektronische Signalverarbeitung erforderlich sind. Die Kombination aus 12-V-DC-Eingang, 0,5-A-Ausgangsstrom und kompakter Bauform bietet eine flexible Lösung für viele industrielle Steuerungsaufgaben.
Durch die integrierte LED-Anzeige, die einfache Installation und die robuste Ausführung eignet sich das Modul besonders für Schaltschrankbau, Automatisierungstechnik und professionelle Signalverarbeitung.
