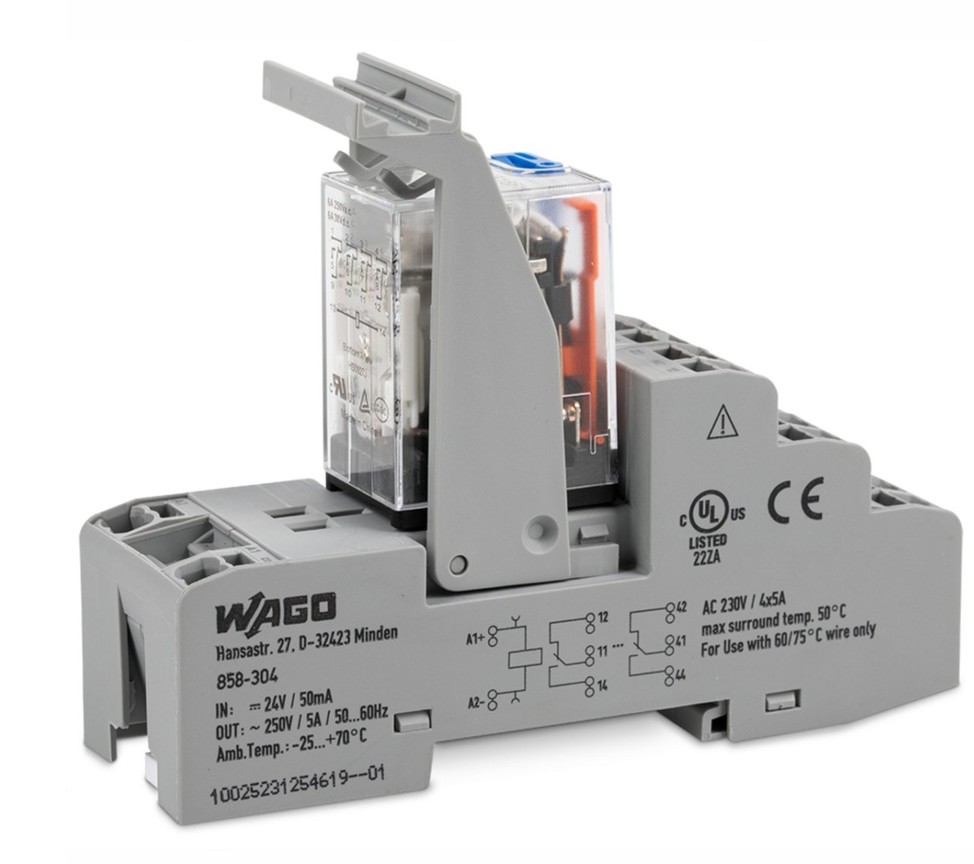

WAGO 858-304 Relais-Baustein – flexible Schaltlösung mit Handbedienung
Der WAGO 858-304 Relais-Baustein bietet eine professionelle Lösung zur sicheren Trennung und Schaltung elektrischer Signale in industriellen Anwendungen. Durch die vier integrierten Wechslerkontakte lassen sich verschiedene Schaltaufgaben flexibel realisieren.
Das Relaismodul arbeitet mit einer Steuerspannung von 24 V DC und ermöglicht eine zuverlässige Signalübertragung bei einem Nennstrom von 5 A. Die galvanische Trennung schützt empfindliche Steuerkomponenten und sorgt für eine sichere Verbindung zwischen Steuer- und Lastkreisen.
Die integrierte Handbedienung bietet zusätzliche Flexibilität bei Prüfungen, Wartungsarbeiten und der Inbetriebnahme von Anlagen. Die rote LED-Anzeige ermöglicht eine schnelle optische Kontrolle des Betriebszustands.
Mit der kompakten Bauweise und der einfachen Montage auf der DIN-Hutschiene ist der WAGO 858-304 eine ideale Lösung für moderne Automatisierungs- und Steuerungstechnik.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 858-304
• GTIN / EAN: 4055143567770
• Produktart: Relais-Baustein
• Farbe: Grau
• Ursprungsland: China
• Montageart: Hutschiene
• Ausführung: Komplettgerät mit Sockel
Elektrische Eigenschaften
• Eingangsnennspannung: 24 V DC
• Bemessungssteuerspeisespannung Us: 24 V DC
• Spannungsart zur Betätigung: DC
• Antrieb: Gepolt
• Schaltverhalten: Monostabil
• Anzahl der Wechslerkontakte: 4
• Kontaktart: Einfachkontakt
• Nennstrom: 5 A
• Kontaktbeschichtung: Silber
• Kontaktwerkstoff: Nicht-Kupferlegierung
Anschluss und Funktionen
• Elektrischer Anschluss: Federzuganschluss
• Mit LED-Anzeige: Ja
• Statusanzeige: Rot
• Mit Handbedienung: Ja
• Mit abnehmbaren Klemmen: Nein
• Mit zwangsgeführten Kontakten: Nein
• Schutzart: IP20
Material und Eigenschaften
• Zuverlässige Relaistechnik für industrielle Anwendungen
• Sichere galvanische Trennung
• Einfache Diagnose durch LED-Anzeige
• Praktische Handbedienung für Prüfungen und Wartung
• Wartungsfreundliche Federanschlusstechnik
• Robuste Ausführung für Schaltschrankinstallationen
MAẞE
• Breite: 31 mm
• Höhe: 97 mm
• Tiefe: 97 mm
• Baubreite: 31 mm
• Anschlussbereich: 1,50 mm²
Einsatzbereiche
• Automatisierungstechnik
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Industrieanlagen
• Steuerungs- und Regeltechnik
• Gebäudeautomation
• Signalverarbeitung
• Professionelle Elektroinstallationen
Vorteile des WAGO 858-304 Relais-Bausteins
• Vier Wechslerkontakte für flexible Schaltaufgaben
• 24 V DC Eingangsspannung
• Schaltleistung bis 5 A
• Integrierte Handbedienung für Tests und Service
• Rote LED-Statusanzeige für schnelle Diagnose
• Sichere Federanschlusstechnik
• Platzsparende Montage auf DIN-Hutschiene
• Original WAGO Interface-Technik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen den WAGO 858-304 Relais-Baustein für professionelle Steuerungs- und Automatisierungsanwendungen, bei denen mehrere Schaltkontakte und eine zuverlässige Signaltrennung erforderlich sind. Die Kombination aus vier Wechslern, Handbedienung und LED-Anzeige ermöglicht eine komfortable Installation und einfache Wartung.
Durch die robuste Bauweise, den sicheren Federanschluss und die flexible Einsatzmöglichkeit ist dieser WAGO Relais-Baustein eine hochwertige Lösung für industrielle Schaltschränke, Maschinensteuerungen und moderne Automatisierungssysteme.
