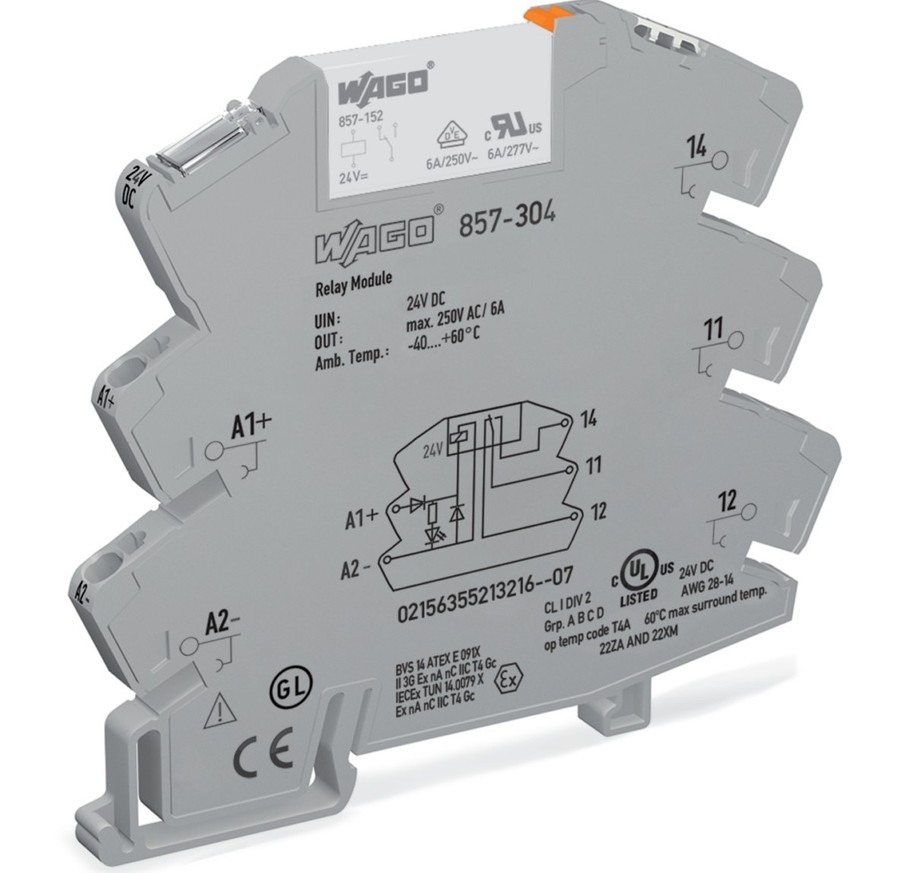

WAGO 857-304 Relaisbaustein – kompakte Signalverarbeitung für industrielle Anwendungen
Der WAGO 857-304 Relaisbaustein kombiniert zuverlässige Schalttechnik mit einer besonders platzsparenden Bauform. Mit einer Breite von nur 6 mm eignet sich das steckbare Relaismodul optimal für Anwendungen, bei denen wenig Platz im Schaltschrank zur Verfügung steht.
Das integrierte Relais mit einem Wechslerkontakt ermöglicht flexible Schaltaufgaben und eine sichere elektrische Trennung von Steuer- und Lastkreisen. Die 24 V DC Ansteuerung sowie der Nennstrom von 6 A machen den Baustein vielseitig einsetzbar.
Die integrierte LED-Anzeige ermöglicht eine schnelle Diagnose direkt am Gerät. Durch den Federzuganschluss wird eine zuverlässige Verbindung ohne aufwendiges Nachziehen von Schrauben gewährleistet.
Der WAGO Relaisbaustein ist eine professionelle Lösung für Automatisierung, Maschinensteuerungen und industrielle Elektroinstallationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 857-304
• GTIN / EAN: 4050821797807
• Produktart: Steckbarer Relaisbaustein
• Farbe: Grau
• Ursprungsland: China
• Montageart: Hutschiene
• Ausführung: Komplettgerät mit Sockel
Elektrische Eigenschaften
• Eingangsnennspannung: 24 V DC
• Bemessungssteuerspeisespannung Us: 24 V DC
• Spannungsart zur Betätigung: DC
• Schaltverhalten: Monostabil
• Antrieb: Gepolt
• Anzahl der Wechslerkontakte: 1
• Kontaktart: Einfachkontakt
• Nennstrom: 6 A
• Kontaktbeschichtung: Zinn
• Kontaktwerkstoff: Nicht-Kupferlegierung
Anschluss und Funktionen
• Elektrischer Anschluss: Federzuganschluss
• Mit LED-Anzeige: Ja
• Statusanzeige: Gelb
• Mit abnehmbaren Klemmen: Nein
• Mit zwangsgeführten Kontakten: Nein
• Schutzart: IP20
Material und Eigenschaften
• Kompakte 6 mm Baubreite
• Platzsparende Installation im Schaltschrank
• Sichere Federanschlusstechnik
• Schnelle Statuskontrolle durch LED-Anzeige
• Zuverlässige galvanische Trennung
• Wartungsarme industrielle Ausführung
MAẞE
• Breite: 6 mm
• Höhe: 94 mm
• Tiefe: 94 mm
• Ausführung: Steckbarer Relaisbaustein mit Sockel
Einsatzbereiche
• Automatisierungstechnik
• Schaltschrankbau
• Maschinensteuerungen
• Industrieanlagen
• Steuerungs- und Regeltechnik
• Gebäudeautomation
• Signalverarbeitung
• Professionelle Elektroinstallationen
Vorteile des WAGO 857-304 Relaisbausteins
• Sehr kompakte Bauform mit 6 mm Breite
• Zuverlässiges Schalten bis 6 A
• 24 V DC Steuerspannung
• Integrierte LED-Statusanzeige
• Sichere Federanschlusstechnik
• Einfache Montage auf DIN-Hutschiene
• Galvanische Trennung von Steuer- und Lastkreisen
• Original WAGO Interface-Technik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen den WAGO 857-304 Relaisbaustein für platzkritische industrielle Anwendungen, bei denen eine zuverlässige Signaltrennung und kompakte Bauweise gefragt sind. Die Kombination aus 24 V DC Ansteuerung, 6 A Schaltleistung und integrierter LED-Anzeige ermöglicht eine sichere und übersichtliche Steuerung.
Durch die geringe Baubreite, die robuste Industrieausführung und den komfortablen Federanschluss ist dieses WAGO Relaismodul eine effiziente Lösung für moderne Schaltschränke, Automatisierungsanlagen und professionelle Steuerungssysteme.
