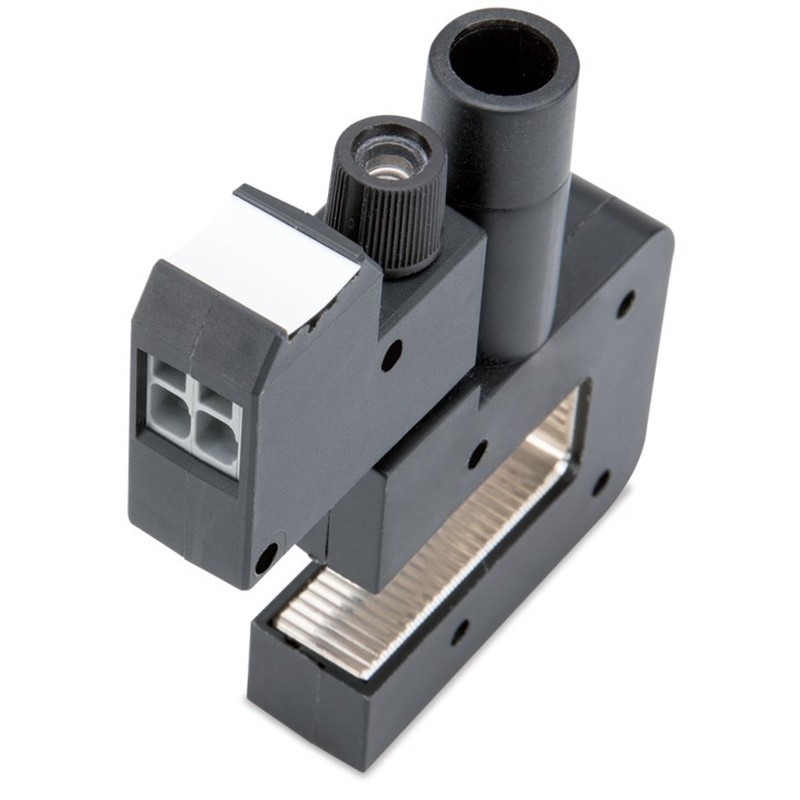

WAGO 855-8015 Potentialabgriff – abgesicherte Messanschlüsse für Sammelschienen
Der WAGO 855-8015 Potentialabgriff wurde speziell für den sicheren Anschluss von Messleitungen an Sammelschienen entwickelt. Er ermöglicht die zuverlässige Messung von L- oder N-Leitern und schützt gleichzeitig nachgeschaltete Messgeräte durch eine integrierte Sicherung mit Kennmelder.
Die eingebaute SIBA-Sicherung befindet sich direkt über der spannungsführenden Sammelschiene. Bei Überlast oder Kurzschluss wird die nachgeschaltete Messeinheit sicher getrennt, bevor größere Schäden entstehen können. Dadurch wird eine hohe Betriebssicherheit und ein zuverlässiger Schutz der angeschlossenen Komponenten erreicht.
Die Montage erfolgt direkt auf der Sammelschiene über eine sichere Klemmbefestigung. Die Fixierung mit einer Innensechskant-Schraube gewährleistet eine stabile mechanische Verbindung und einen besonders guten elektrischen Kontakt zwischen Sammelschiene und Sicherung.
Der Anschluss der Messleitung erfolgt komfortabel über die WAGO Push-in CAGE CLAMP Technik. Eindrähtige, mehrdrähtige sowie feindrähtige Leiter mit Aderendhülsen können direkt und ohne Werkzeug angeschlossen werden.
Die um ±120° drehbare Anschlusseinheit ermöglicht eine flexible Kabelführung und erleichtert die Verdrahtung in engen Schaltschranksituationen. Zusätzlich stehen verschiedene Beschriftungsmöglichkeiten über WMB-Beschriftungen oder Beschriftungsstreifen zur Verfügung.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 855-8015
• GTIN / EAN: 4055143720076
• Produktart: Potentialabgriff für Sammelschiene
• Hersteller-Art.-Nr.: 855-8015
• Ursprungsland: Niederlande
• Zolltarifnummer: 85366990
• Ausführung: Potentialabgriff mit Sicherung
• Einsatzbereich: Messzwecke an Sammelschienen
Elektrische Eigenschaften
• Geeignet für L-Leiter: Ja
• Geeignet für N-Leiter: Ja
• Integrierte Sicherung: Ja
• Sicherungstyp: SIBA-Sicherung mit Kennmelder
• Schutzfunktion: Überlast- und Kurzschlussschutz
• Abgesicherter Messabgriff: Ja
Anschlusstechnik
• Anschlusstechnik: Push-in CAGE CLAMP
• Anschlussart: Federzuganschluss
• Werkzeugloses Stecken möglich: Ja
• Universalanschluss für verschiedene Leiterarten: Ja
• Anschluss geeignet für:
• Eindrähtige Leiter
• Mehrdrähtige Leiter
• Feindrähtige Leiter mit Aderendhülsen
Montage und Eigenschaften
• Montageart: Klemmbefestigung auf Sammelschiene
• Befestigung: Innensechskant-Schraube
• Isolierter Innensechskant-Schlüssel erforderlich: Ja
• Anschlusseinheit drehbar: Ja
• Drehbereich: ±120°
• Beschriftungsmöglichkeiten: WMB oder Beschriftungsstreifen
• Direkte Montage auf Sammelschiene: Ja
Material und Sicherheit
• Sicherer Kontakt zwischen Sammelschiene und Sicherung: Ja
• Hohe Kurzschlussfestigkeit: Ja
• Schutz von Messleitung und Messgerät: Ja
• Wartungsfreundliche Verdrahtung: Ja
MAẞE
• Bauform: Sammelschienen-Potentialabgriff
• Anschlussbereich: Drehbare Anschlusseinheit
• Montage: Direkt auf Sammelschiene
Einsatzbereiche
• Energieverteilungen
• Hauptverteilungen
• Niederspannungsschaltanlagen
• Mess- und Prüftechnik
• Schaltschrankbau
• Stromverteilungen
• Anlagenüberwachung
• Industrielle Energieversorgung
• Professionelle Elektroinstallationen
Vorteile des WAGO 855-8015 Potentialabgriffs
• Sicherer Potentialabgriff für Messzwecke
• Integrierte Sicherung mit Kennmelder
• Schutz von Messgeräten und Messleitungen
• Schneller Push-in Anschluss ohne Werkzeug
• Geeignet für verschiedene Leiterarten
• Sichere Klemmbefestigung auf Sammelschienen
• Hohe Betriebssicherheit durch zuverlässigen Kontakt
• Flexible Kabelführung durch drehbare Anschlusseinheit
• Übersichtliche Kennzeichnung möglich
• Bewährte WAGO Verbindungstechnik für Energieverteilungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen den WAGO 855-8015 Potentialabgriff für professionelle Energieverteilungen, bei denen sichere Messanschlüsse mit zusätzlichem Schutz erforderlich sind. Die integrierte Sicherung mit Kennmelder bietet einen zuverlässigen Schutz der angeschlossenen Messgeräte und sorgt für eine hohe Anlagenverfügbarkeit.
Durch die Push-in CAGE CLAMP Technik, die flexible Verdrahtungsmöglichkeit und die einfache Montage auf Sammelschienen ist der Potentialabgriff eine praxisgerechte Lösung für moderne Schaltanlagen und industrielle Energieverteilungen. Die robuste WAGO Qualität gewährleistet langfristige Sicherheit und Zuverlässigkeit.
