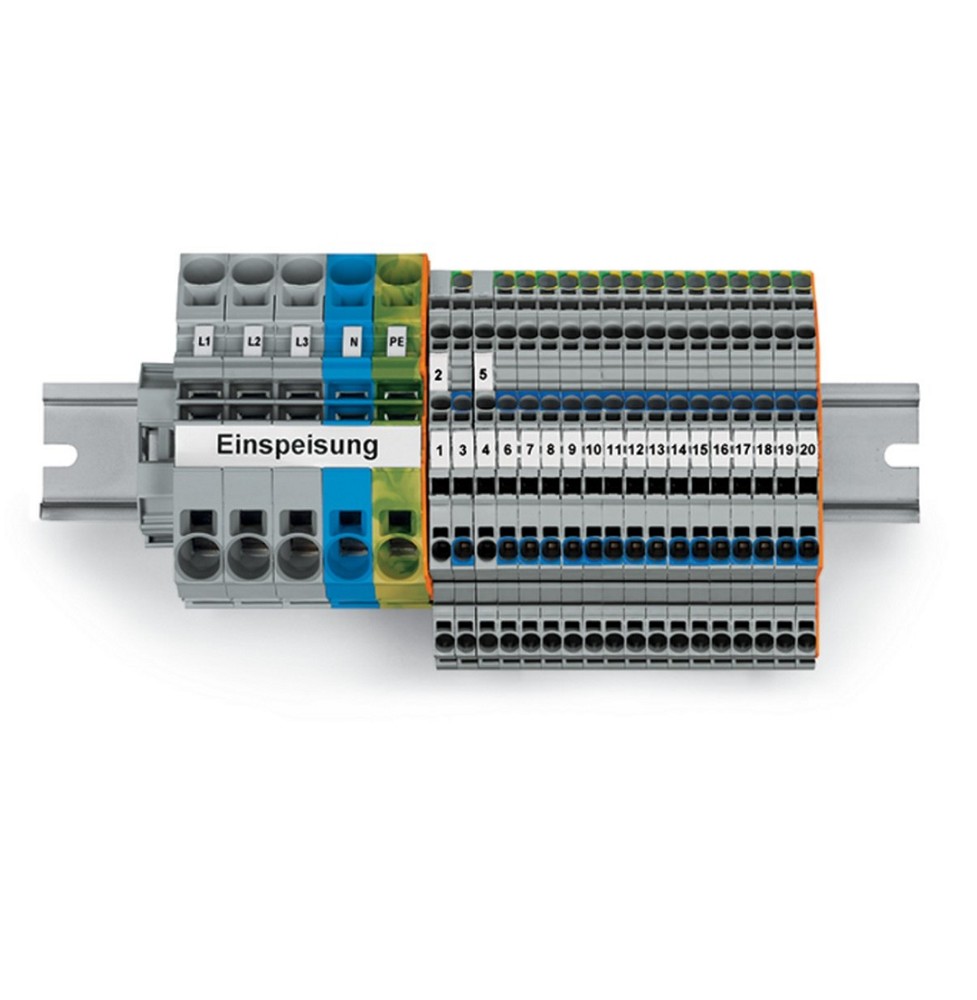

WAGO 821-123 TOPJOB S Hauptverteiler-Set – professionelle Lösung für moderne Elektroverteilungen
Das WAGO 821-123 Hauptverteiler-Set wurde speziell für die effiziente Verdrahtung von Hauptverteilungen mit separaten FI-/LS-Schaltern entwickelt. Das vorkonfektionierte Set beinhaltet sämtliche Komponenten für eine strukturierte und zeitsparende Installation von Stromkreisen in Wohn- und Zweckgebäuden.
Durch die hochwertigen TOPJOB S Installationsetagenklemmen mit Betätigungsöffnung ermöglicht das Set eine einfache Leiteranschlusskontrolle und eine schnelle Verdrahtung ohne zusätzliches Werkzeug. Die Verbindung der L- und N-Leitungen erfolgt übersichtlich über Installationsklemmen ohne Trennmöglichkeit.
Die integrierte Auftrennung der N-Potentiale ermöglicht eine komfortable Durchführung von Isolationswiderstandsmessungen über die FI-/LS-Schalter. Damit bietet das WAGO 821-123 eine sichere und professionelle Lösung für moderne Elektroinstallationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 821-123
• GTIN / EAN: 4045454962319
• Produktart: Hauptverteiler-Set
• Serie: TOPJOB S
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Blockbreite inklusive Endklammer: 17,54 cm
Ausführung und Funktionen
• Ausführung: TOPJOB S Hauptverteiler-Set FI/LS mit Betätigungsöffnung
• Geeignet für Hauptverteilungen mit separaten FI-/LS-Schaltern
• Anschlussmöglichkeiten: 14 Wechselstromkreise und 2 Drehstromkreise
• Verbindung von L- und N-Leitungen über Installationsetagenklemmen
• N-Potentialauftrennung für Isolationswiderstandsmessung möglich
• Abschlussplatte erforderlich: Ja
Lieferumfang
• 16 x Installationsetagenklemme N/L/PE 4 mm² (2003-7646)
• 2 x Installationsetagenklemme L/L 4 mm² (2003-7642)
• 1 x Abschluss- und Zwischenplatte (2003-7692)
• 1 x Brücker von 1 auf 3 (2002-433)
• 3 x 2-Leiter-Verteilereinspeiseklemme grau 16 mm² (2016-7601)
• 1 x 2-Leiter-Verteilereinspeiseklemme blau 16 mm² (2016-7604)
• 1 x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm² (2016-7607)
• 1 x Abschluss- und Zwischenplatte (2016-7692)
• 2 x Schraubenlose Endklammer 10 mm breit (249-117)
• 1 x Beschriftungsstreifen weiß 0,5 m (2009-110)
• 1 x WMB-Beschriftungskarte 1–50 (793-5566)
• 1 x WMB-Beschriftungskarte L1, L2, L3, N, PE (793-5472)
• 1 x Faserschreiber (210-110)
Elektrische und mechanische Eigenschaften
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Werkstoff des Isolierkörpers: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Grundfarbe: Sonstige
MAẞE
• Montage: DIN-Hutschiene TH35
• Blockbreite inklusive Endklammer: 17,54 cm
Einsatzbereiche
• Hauptverteilungen in Wohngebäuden
• Elektroinstallationen in Gewerbeobjekten
• Schaltschrankbau
• Unterverteilungen und Energieverteilungen
• Professionelle Gebäudetechnik
• Moderne FI-/LS-Schutzkonzepte
• Schnelle und strukturierte Verteilerverdrahtung
Vorteile des WAGO 821-123 TOPJOB S Hauptverteiler-Sets
• Komplettlösung für professionelle Hauptverteilungen
• Schnelle Installation durch Push-in und Betätigungsöffnung
• Übersichtlich strukturierte Verdrahtung aller Stromkreise
• Platzsparende Montage auf DIN-Hutschiene
• Hochwertige TOPJOB S Verbindungstechnik von WAGO
• Sichere und langlebige Elektroinstallation
• Reduzierter Montageaufwand durch vorkonfektioniertes Set
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen das WAGO 821-123 TOPJOB S Hauptverteiler-Set für Elektroinstallateure, die eine schnelle, sichere und übersichtliche Lösung für moderne Hauptverteilungen suchen. Das umfangreiche Komplettset vereinfacht die Verdrahtung von FI-/LS-Systemen und sorgt für eine professionelle Installation mit hoher Betriebssicherheit.
Durch die Kombination aus hochwertigen Installationsetagenklemmen, klarer Beschriftungsmöglichkeit und durchdachter Systemtechnik bietet dieses Verteiler-Set eine zuverlässige Lösung für anspruchsvolle Elektroinstallationen.
