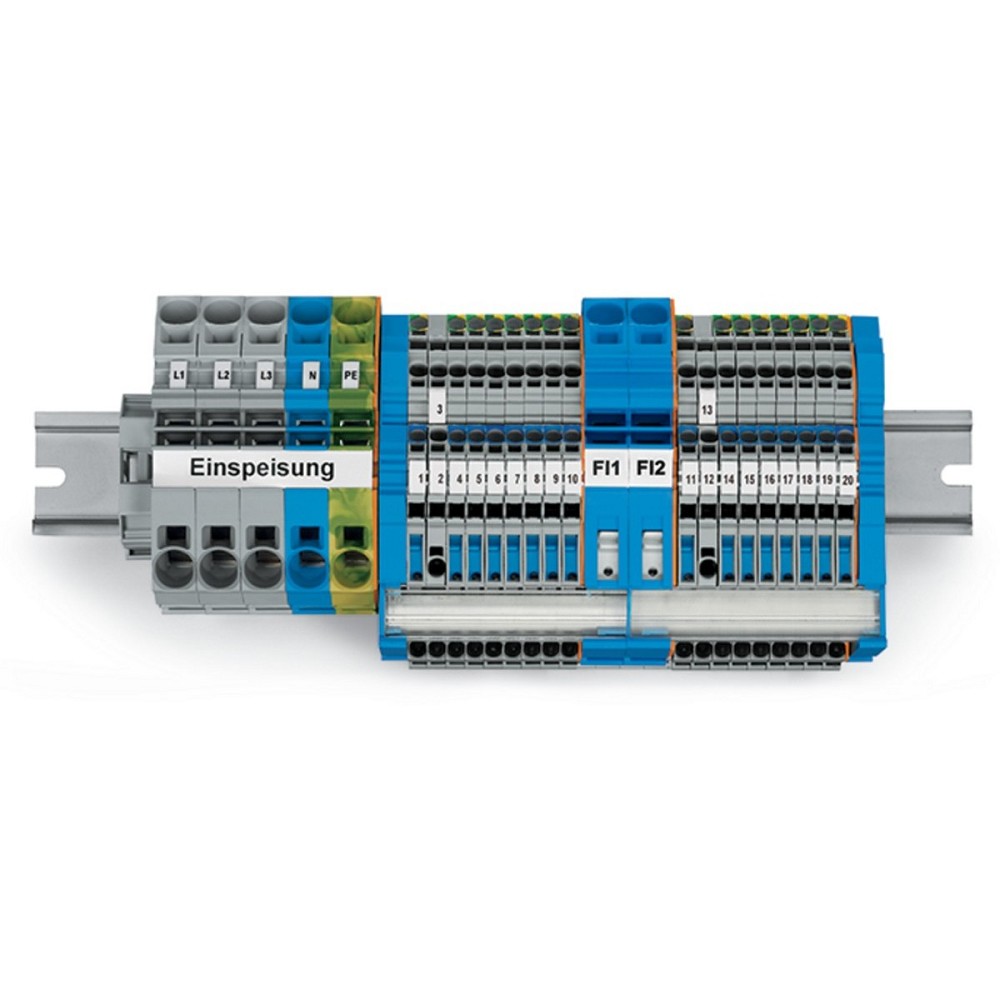

WAGO 821-122 TOPJOB S Hauptverteiler-Set FI – Komplettlösung für professionelle Hauptverteilungen
Das WAGO 821-122 TOPJOB S Hauptverteiler-Set wurde speziell für die schnelle und normgerechte Verdrahtung von Hauptverteilungen mit zwei FI-Schutzschaltern entwickelt. Das vorkonfektionierte Set enthält alle wichtigen Komponenten für eine strukturierte Installation und reduziert den Planungs- sowie Montageaufwand deutlich.
Mit den enthaltenen Installationsetagenklemmen können 14 Wechselstromkreise und 2 Drehstromkreise zuverlässig angeschlossen werden. Die integrierte Federzugtechnik ermöglicht eine schnelle, sichere und wartungsarme Verdrahtung ohne zusätzliche Werkzeuge.
Ein besonderer Vorteil des Hauptverteiler-Sets ist die getrennte Verteilung der FI-Potentiale über zwei N-Sammelschienen mit 10 x 3 mm. Die Auftrennung der N-Potentiale für Isolationswiderstandsmessungen erfolgt komfortabel über die integrierten Trennschlitten der Installationsetagenklemmen.
Die kompakte Blockbreite von 20,52 cm inklusive Endklammer ermöglicht eine platzsparende Montage auf der Hutschiene TH35. Durch das umfangreiche Zubehör inklusive Beschriftungsmaterial eignet sich das Set ideal für professionelle Elektroinstallationen im Wohnungsbau und in modernen Gebäuden.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 821-122
• GTIN / EAN: 4045454962272
• Produktart: TOPJOB S Hauptverteiler-Set FI
• Hersteller-Art.-Nr.: 821-122
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Grundfarbe: Sonstige
• Montageart: Hutschiene TH35
• Abschlussplatte erforderlich: Ja
• Blockbreite inklusive Endklammer: 20,52 cm
Anschlusstechnik
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Verbindungstechnik: TOPJOB S Federzugtechnik
• Montage auf Tragschiene TH35
• Betätigungsöffnung vorhanden: Ja
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Geeignet für professionelle Hauptverteilungen
• Sichere und wartungsarme Verdrahtungslösung
Anwendungsdaten
• Geeignet für Hauptverteilungen mit zwei FI-Schutzschaltern
• Anschluss von 14 Wechselstromkreisen möglich
• Anschluss von 2 Drehstromkreisen möglich
• Verteilung der FI-Potentiale über zwei N-Sammelschienen
• Auftrennung der N-Potentiale über Trennschlitten möglich
• Sammelschienenabmessung: 10 x 3 mm
Lieferumfang TOPJOB S Hauptverteiler-Set
• 16 x Installationsetagenklemme NT/L/PE 4 mm² (2003-7641)
• 2 x Installationsetagenklemme L/L 4 mm² (2003-7642)
• 2 x Abschluss- und Zwischenplatte (2003-7692)
• 3 x 2-Leiter-Verteilereinspeiseklemme grau 16 mm² (2016-7601)
• 1 x 2-Leiter-Verteilereinspeiseklemme blau 16 mm² (2016-7604)
• 1 x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm² (2016-7607)
• 1 x Abschluss- und Zwischenplatte (2016-7692)
• 2 x 1-Leiter-N-Trennklemme blau 16 mm² (2016-7714)
• 1 x Abschluss- und Zwischenplatte (2016-7792)
• 1 x Schraubenlose Endklammer 10 mm breit (249-117)
• 2 x Sammelschienenträger mit Endklammerfunktion (2009-305)
• 1 x Sammelschiene verzinnt 0,2 m (210-133)
• 1 x Sammelschienenabdeckung transparent 0,2 m (777-303)
• 1 x Beschriftungsstreifen weiß 0,5 m (2009-110)
• 1 x WMB-Beschriftungskarte 1-50 (793-5566)
• 1 x WMB-Beschriftungskarte L1, L2, L3, N, PE (793-5472)
• 1 x Faserschreiber (210-110)
MAẞE
• Blockbreite inklusive Endklammer: 20,52 cm
• Montageart: Hutschiene TH35
• Sammelschiene: 10 x 3 mm
• Bauform: Komplettset für Hauptverteilungen
Einsatzbereiche
• Hauptverteilungen im Wohnungsbau
• Einfamilienhäuser
• Mehrfamilienhäuser
• Gebäudeverteilungen
• Elektroinstallationen mit FI-Schutzschaltern
• Energieverteilungen
• Professioneller Schaltschrankbau
• Elektrohandwerk
• Moderne Gebäudeinstallation
Vorteile des WAGO 821-122 TOPJOB S Hauptverteiler-Sets
• Komplettlösung für Hauptverteilungen mit zwei FI-Schutzschaltern
• Alle benötigten Komponenten bereits enthalten
• Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen möglich
• Schnelle Verdrahtung mit bewährter Federzugtechnik
• Platzsparende Montage auf Hutschiene TH35
• Übersichtliche Potentialverteilung über N-Sammelschienen
• Einfache Isolationswiderstandsmessung durch Trennschlitten
• Inklusive Beschriftungsmaterial für professionelle Installationen
• Reduzierter Montageaufwand durch abgestimmtes Komplettset
• Bewährte WAGO Qualität für sichere Elektroverteilungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen das WAGO 821-122 TOPJOB S Hauptverteiler-Set FI für Elektroinstallateure, die eine schnelle, sichere und strukturierte Lösung für moderne Hauptverteilungen benötigen. Das Komplettset vereint alle wichtigen Komponenten für eine professionelle Verdrahtung und sorgt durch die bewährte Federzugtechnik für zuverlässige elektrische Verbindungen.
Besonders die integrierte Potentialtrennung, die umfangreiche Ausstattung und die platzsparende Bauweise machen dieses Set zu einer effizienten Lösung für Wohngebäude und professionelle Elektroinstallationen. Die WAGO TOPJOB S Technik bietet eine langlebige, wartungsarme und zukunftssichere Grundlage für moderne Energieverteilungen.
