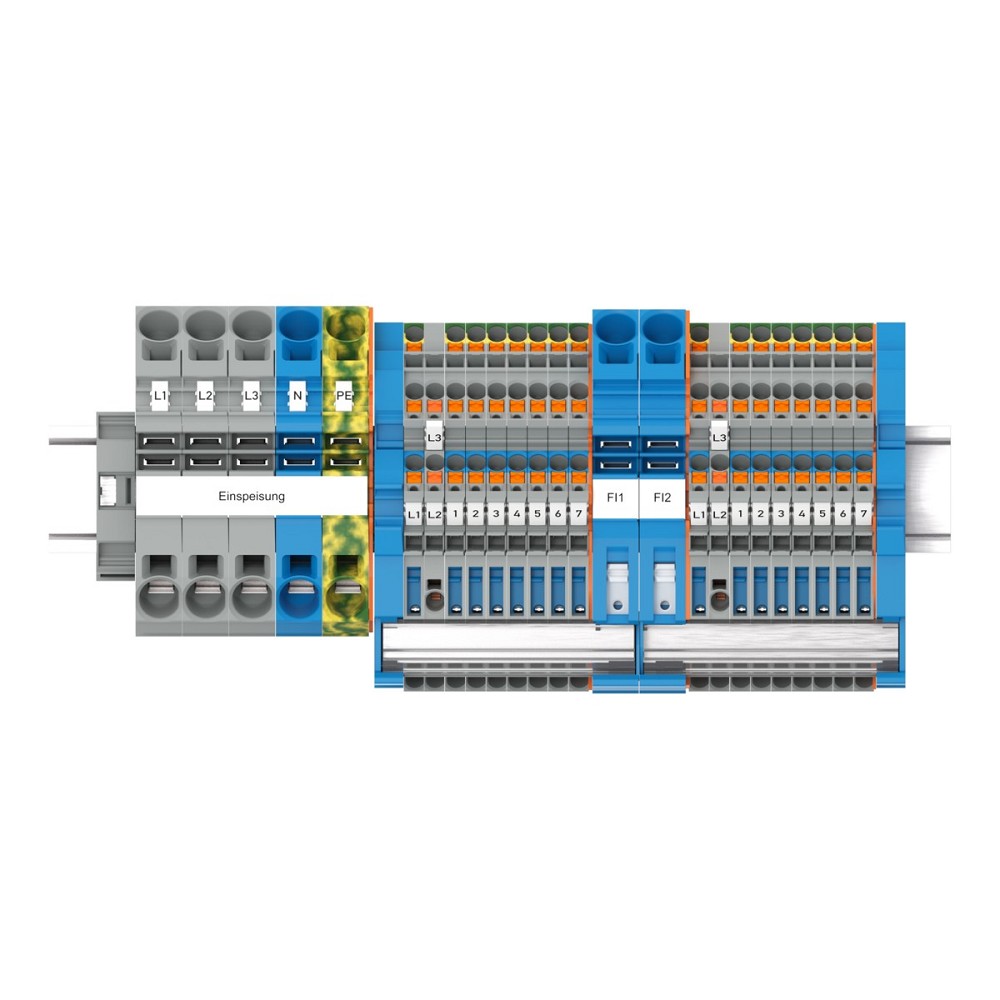

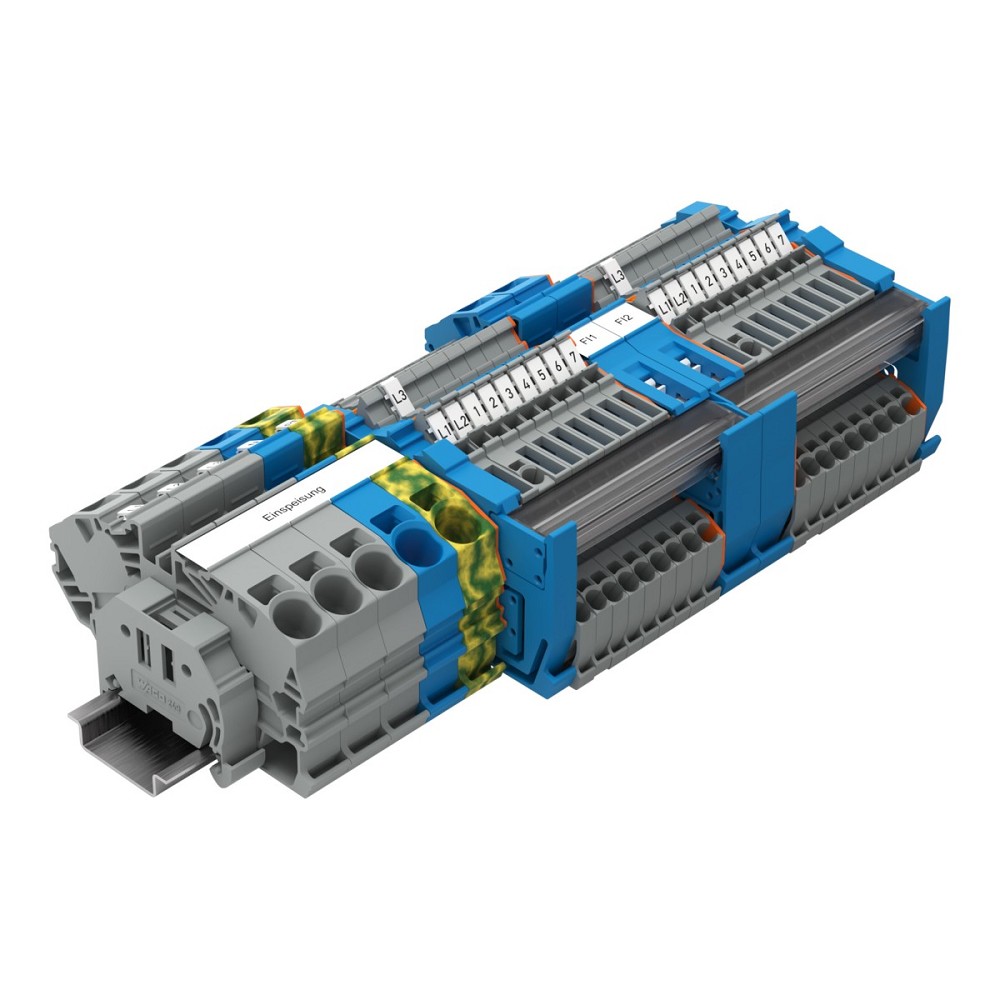

WAGO 821-108 TOPJOBS Hauptverteiler-Set für effiziente Elektroverteilungen
Das WAGO TOPJOBS Hauptverteiler-Set 821-108 wurde speziell für den Aufbau moderner Hauptverteilungen entwickelt und bietet eine vollständig abgestimmte Lösung für Installationen mit zwei FI-Schutzschaltern. Alle erforderlichen Klemmen, Sammelschienen, Beschriftungsmaterialien und Montagekomponenten sind bereits im Lieferumfang enthalten und ermöglichen eine besonders zeitsparende Verdrahtung.
Die Verteilung der Neutralleiter erfolgt über zwei N-Sammelschienen mit den Abmessungen 10 × 3 mm. Für die Durchführung einer normgerechten Isolationswiderstandsmessung lassen sich die Neutralleiter-Potentiale komfortabel über integrierte Trennschlitten in den Installationsetagenklemmen auftrennen. Dadurch werden Prüf- und Wartungsarbeiten erheblich vereinfacht.
Die bewährte TOPJOBS Federzuganschlusstechnik sorgt für dauerhaft sichere, vibrationsfeste und wartungsfreie elektrische Verbindungen. Dank der Montage auf Hutschienen nach TH35-Standard eignet sich das Set ideal für Energieverteilungen in Wohngebäuden, Gewerbeobjekten sowie industriellen Schaltschränken.
Mit den enthaltenen Installationsetagenklemmen, Verteilereinspeiseklemmen, Schutzleiterklemmen, N-Trennklemmen sowie umfangreichem Beschriftungs- und Zubehörmaterial bietet das WAGO Hauptverteiler-Set eine professionelle Komplettlösung für eine strukturierte und normgerechte Elektroinstallation.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 821-108
• GTIN / EAN: 4066966339437
• Produktart: TOPJOBS Hauptverteiler-Set
• Serie: TOPJOBS
• Anwendung: Hauptverteilung mit zwei FI-Schutzschaltern
• Anschluss von Wechselstromkreisen: 14
• Anschluss von Drehstromkreisen: 2
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Montageart: Hutschiene TH35
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse: UL94 V0
• Abschlussplatte erforderlich: ja
• Grundfarbe: sonstige
• Ursprungsland: Deutschland
LIEFERUMFANG
• 16 × Installationsetagenklemme NT/L/PE 4 mm² (2203-7541)
• 2 × Installationsetagenklemme L/L 4 mm² (2203-7542)
• 2 × Abschluss- und Zwischenplatte (2203-7692)
• 3 × 2-Leiter-Verteilereinspeiseklemme grau 16 mm² (2016-7601)
• 1 × 2-Leiter-Verteilereinspeiseklemme blau 16 mm² (2016-7604)
• 1 × 2-Leiter-Schutzleiterklemme grün-gelb 16 mm² (2016-7607)
• 1 × Abschluss- und Zwischenplatte (2016-7692)
• 2 × 1-Leiter-N-Trennklemme blau 16 mm² (2016-7714)
• 1 × Abschluss- und Zwischenplatte (2016-7792)
• 1 × Schraubenlose Endklammer 10 mm (249-117)
• 2 × Sammelschienenträger mit Endklammerfunktion (2009-305)
• 1 × Sammelschiene verzinnt 0,2 m (210-133)
• 1 × Sammelschienenabdeckung transparent 0,2 m (777-303)
• 1 × Beschriftungsstreifen weiß 0,5 m (2009-110)
• 1 × WMB-Beschriftungskarte 1–50 (793-5566)
• 1 × WMB-Beschriftungskarte L1, L2, L3, N, PE (793-5472)
• 1 × Faserschreiber (210-110)
MAẞE
• Montageart: Hutschiene TH35
• Sammelschiene: 0,2 m
• N-Sammelschienen: 10 × 3 mm
EINSATZBEREICHE
• Hauptverteilungen in Gebäuden
• Elektroinstallationen im Wohnungsbau
• Gewerbliche Unterverteilungen
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Energieverteilungen
• Industrieinstallationen
• Modernisierung von Verteilerschränken
VORTEILE DES WAGO 821-108 TOPJOBS HAUPTVERTEILER-SETS
• Komplett vorkonfiguriertes Verteiler-Set für schnelle Installation
• Für zwei FI-Schutzschalter ausgelegt
• Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen
• Integrierte N-Trennklemmen für komfortable Isolationsmessungen
• Wartungsfreie TOPJOBS Federzuganschlusstechnik
• Umfangreiches Zubehör inklusive Beschriftungsmaterial
• Hochwertiger Thermoplast mit UL94 V0
• Ideal für professionelle und normgerechte Elektroverteilungen
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen das WAGO 821-108 TOPJOBS Hauptverteiler-Set für Elektroinstallateure und Schaltschrankbauer, die eine vollständig abgestimmte und montagefertige Lösung für moderne Hauptverteilungen suchen. Das umfangreiche Komplettset reduziert den Planungs- und Installationsaufwand erheblich und sorgt für eine übersichtliche Verdrahtung.
Besonders überzeugen die integrierten N-Trennklemmen für Isolationsmessungen, die bewährte TOPJOBS Federzugtechnik sowie die hohe Verarbeitungsqualität. Dadurch eignet sich das Set hervorragend für professionelle Energieverteilungen in Wohn-, Gewerbe- und Industriegebäuden.
