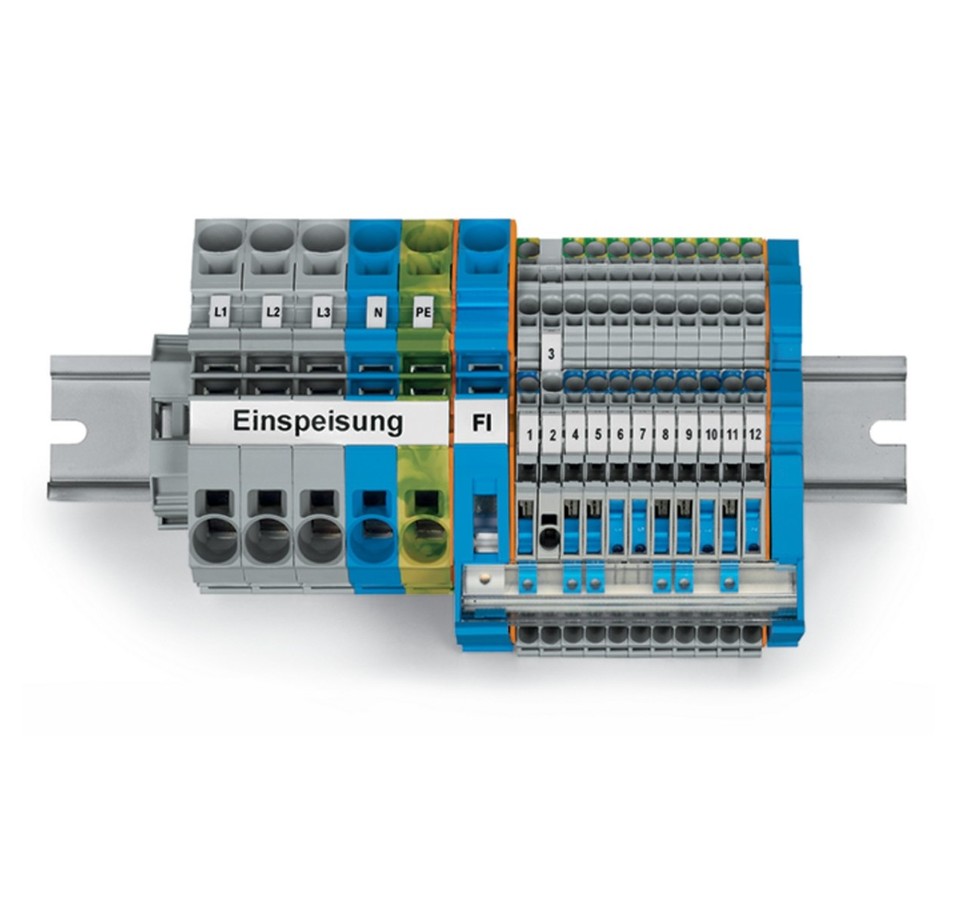

WAGO 821-104 TOPJOB S Unterverteiler-Set – komplette Lösung für moderne Unterverteilungen
Das WAGO 821-104 Unterverteiler-Set wurde speziell für die schnelle und strukturierte Erstellung von Unterverteilungen mit FI-Schutzschalter entwickelt. Alle benötigten Komponenten für die Verdrahtung einer Einspeisung sowie den Anschluss verschiedener Stromkreise sind bereits enthalten.
Die integrierten TOPJOB S Installationsetagenklemmen ermöglichen eine komfortable und sichere Leiterverdrahtung. Durch die Betätigungsöffnung lassen sich Leiter einfach anschließen und wieder lösen, wodurch Installationszeiten deutlich reduziert werden.
Ein besonderes Merkmal ist die getrennte Führung der N-Potentiale. Über die integrierten Trennschlitten kann die Auftrennung der Neutralleiter für Isolationswiderstandsmessungen einfach umgesetzt werden. Dies erleichtert Prüfungen und Wartungsarbeiten in elektrischen Anlagen.
Die enthaltenen Beschriftungssysteme sorgen für eine klare Kennzeichnung aller Anschlüsse und unterstützen eine professionelle Dokumentation der Installation.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 821-104
• GTIN / EAN: 4045454229849
• Produktart: TOPJOB S Unterverteiler-Set
• Ausführung: Komplettset für Unterverteilungen mit FI-Schutzschalter
• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Grundfarbe: Sonstige
• Ursprungsland: Deutschland
Elektrische Eigenschaften
• Geeignet für Unterverteilungen mit FI-Schutzschalter
• Anschluss von 9 Wechselstromkreisen
• Anschluss von 1 Drehstromkreis
• Verteilung des FI-Potentials über N-Sammelschiene
• N-Potentialtrennung über Trennschlitten möglich
• Sammelschiene: 10 x 3 mm
• Geeignet für professionelle Energieverteilungen
Enthaltene Komponenten
• 10 x Installationsetagenklemme NT/L/PE 4 mm² (2003-7641)
• 1 x Installationsetagenklemme L/L 4 mm² (2003-7642)
• 1 x Abschluss- und Zwischenplatte (2003-7692)
• 3 x 2-Leiter-Verteilereinspeiseklemme grau 16 mm² (2016-7601)
• 1 x 2-Leiter-Verteilereinspeiseklemme blau 16 mm² (2016-7604)
• 1 x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm² (2016-7607)
• 1 x Abschluss- und Zwischenplatte (2016-7692)
• 1 x 1-Leiter-N-Trennklemme blau 16 mm² (2016-7714)
• 1 x Abschluss- und Zwischenplatte (2016-7792)
• 1 x Schraubenlose Endklammer 10 mm (249-117)
• 1 x Sammelschienenträger mit Endklammerfunktion (2009-305)
• 1 x Sammelschiene verzinnt 0,2 m (210-133)
• 1 x Sammelschienenabdeckung transparent 0,2 m (777-303)
• 1 x Beschriftungsstreifen weiß 0,5 m (2009-110)
• 1 x WMB-Beschriftungskarte 1 bis 50 (793-5566)
• 1 x WMB-Beschriftungskarte L1, L2, L3, N, PE (793-5472)
• 1 x Faserschreiber (210-110)
Material und Eigenschaften
• Isolierkörper aus Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur bis 105 °C
• Wartungsfreundliche Federzugtechnik
• Übersichtliche und strukturierte Verdrahtung
• Professionelles Beschriftungssystem integriert
MAẞE
• Blockbreite inklusive Endklammer: 14,95 cm
• Montageart: Hutschiene TH35
• Sammelschienenlänge: 0,2 m
• Sammelschienenabdeckung: 0,2 m
Einsatzbereiche
• Unterverteilungen in Wohngebäuden
• Gewerbliche Elektroinstallationen
• Energieverteilungen
• Schaltschrankbau
• Gebäudetechnik
• Renovierung und Neubau
• Professionelle Elektroinstallationen
• Verteilungen mit FI-Schutzschalter
Vorteile des WAGO 821-104 TOPJOB S Unterverteiler-Sets
• Komplettlösung für Unterverteilungen
• Alle benötigten Komponenten enthalten
• Schnelle Montage durch vorkonfektionierte Zusammenstellung
• Sichere Federanschlusstechnik ohne Schrauben
• Übersichtliche Leiterkennzeichnung
• Einfache Prüf- und Wartungsmöglichkeiten
• Platzsparende Installation auf Hutschiene TH35
• Original WAGO TOPJOB S Qualität
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen das WAGO 821-104 TOPJOB S Unterverteiler-Set für professionelle Elektroinstallationen, bei denen eine schnelle, sichere und strukturierte Verdrahtung erforderlich ist. Die komplette Ausstattung mit Installationsklemmen, Sammelschiene und Beschriftungssystem ermöglicht eine effiziente Umsetzung moderner Unterverteilungen.
Durch die zuverlässige TOPJOB S Federanschlusstechnik, die integrierte N-Trennung für Prüfzwecke und die durchdachte Zusammenstellung aller Komponenten bietet dieses Set eine hochwertige Lösung für Wohngebäude, Gewerbeinstallationen und professionelle Energieverteilungen.
