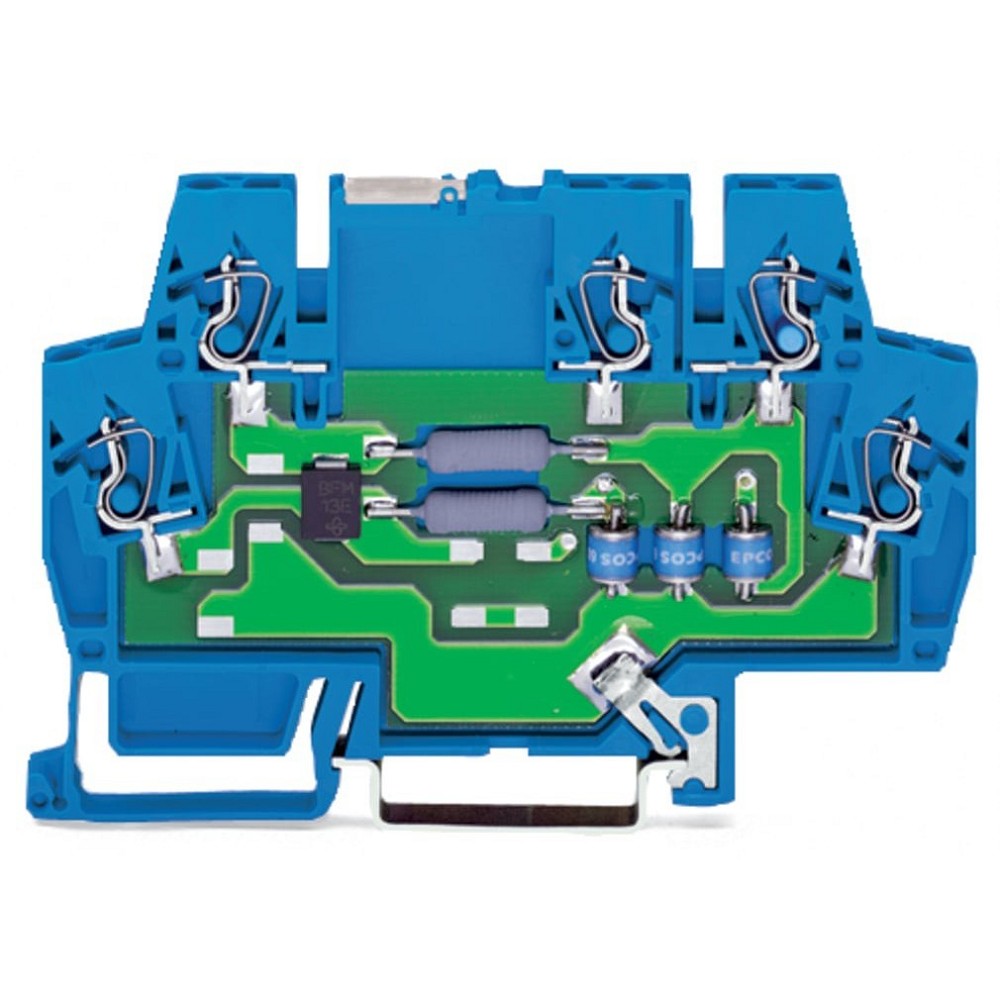

WAGO 792-803 Überspannungsschutzmodul Signaltechnik 24 V DC
Das WAGO 792-803 Überspannungsschutzmodul wurde speziell zum Schutz empfindlicher elektronischer Anlagen, Steuerungen und Bussysteme entwickelt. Es schützt Signal- und Datenleitungen zuverlässig vor transienten Überspannungen und erhöht dadurch die Anlagenverfügbarkeit sowie die Betriebssicherheit.
Das kompakte Schutzmodul verfügt über zwei Signalpfade mit gemeinsamer Ableitung und ist für symmetrische Schnittstellen geeignet. Durch die mehrstufige Schutztechnik werden eigensichere Stromkreise zuverlässig geschützt.
Mit einer Baubreite von nur 6 mm ermöglicht das WAGO 792-803 eine besonders platzsparende Installation auf der TH35-Hutschiene. Die schmale Reihenklemmenform eignet sich ideal für moderne Schaltschränke, bei denen eine effiziente Nutzung des verfügbaren Platzes entscheidend ist.
Der Überspannungsschutz ist für Anwendungen im Spannungsbereich bis 60 V ausgelegt und eignet sich unter anderem für Steuerungstechnik, Binärsignale sowie verschiedene Bussysteme.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 792-803
• GTIN/EAN: 4017332780766
• Produkttyp: Überspannungsschutzmodul
• Anwendung: Signaltechnik
• Nennspannung DC: 24 V
• Höchste Dauerspannung AC: 23 V
• Höchste Dauerspannung DC: 33 V
• Nennableitstoßstrom (8/20): 5 kA
• Nennlaststrom: 0,5 A
• Anzahl Signalpfade: 2
• Anzahl Leiter ohne Erde: 2
• Schutztechnik: 2-stufig
• Schutzpegel Ader/Ader: 50 V
• Schutzpegel Ader/Erde: 1500 V
• Grenzfrequenz: 6 MHz
• Anschlussart: Klemme
• Montageart: Hutschiene TH35
• Ableiterüberwachung: Nein
• Fernmeldekontakt: Nein
• Signalisierung am Gerät: Ohne
• Explosionsgeprüfte Ausführung: Nein
• Schutzart: IP20
• Baubreite: 6 mm
• Zolltarifnummer: 85363010
• Ursprungsland: Deutschland
MAẞE
• Baubreite: 6 mm
EINSATZBEREICHE
• Steuerungstechnik
• Signalverarbeitung
• Automatisierungsanlagen
• Schaltschrankbau
• Bussysteme
• PROFIBUS-Anwendungen
• LON-Netzwerke
• Binärsignalübertragung
• Schutz empfindlicher elektronischer Geräte
• Eigensichere Stromkreise
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen das WAGO 792-803 Überspannungsschutzmodul für den zuverlässigen Schutz moderner Steuerungs- und Signaltechnik. Die extrem kompakte Bauform mit nur 6 mm Breite ermöglicht eine platzsparende Integration in Schaltschränke und Verteiler. Durch die mehrstufige Schutztechnik trägt das Modul wesentlich zur Erhöhung der Anlagenverfügbarkeit und zur Vermeidung kostspieliger Ausfälle bei.
