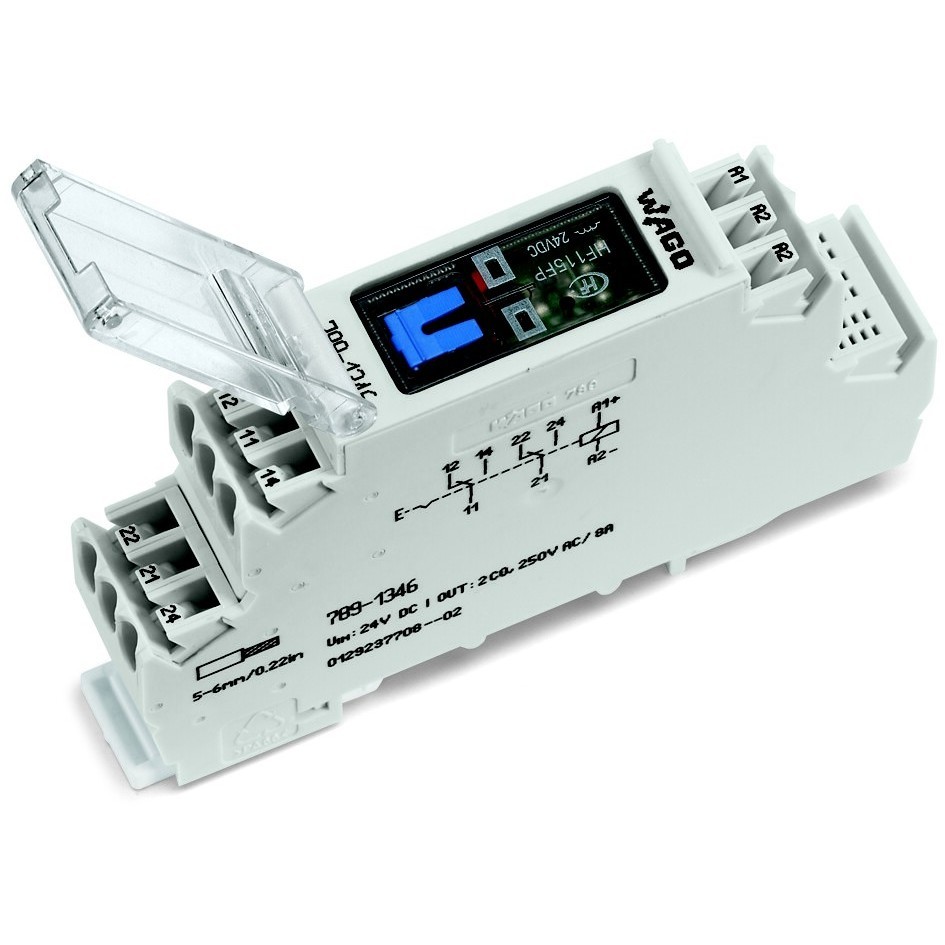

WAGO 789-1346 Relais-Baustein 24 V DC 2 Wechsler 8 A mit Handbedienung
Der WAGO 789-1346 Relais-Baustein wurde für die sichere Signal- und Lastschaltung in industriellen Anwendungen entwickelt. Das komplett ausgestattete Relaismodul verfügt über eine integrierte Stecktechnik, einen Relais-Sockel sowie zwei Wechslerkontakte und ermöglicht eine flexible Nutzung in verschiedensten Steuerungsaufgaben.
Mit einer Bemessungssteuerspannung von 24 V DC und einem Nennstrom von 8 A eignet sich das Relaismodul für die zuverlässige Schaltung elektrischer Verbraucher und Signale. Die monostabile Arbeitsweise sorgt für eine definierte Rückstellung nach Wegfall der Steuerspannung.
Die integrierte rote LED-Statusanzeige ermöglicht eine schnelle Kontrolle des Betriebszustands. Zusätzlich erleichtert die vorhandene Handbedienung die Inbetriebnahme, Prüfung und Wartung von Anlagen direkt am Gerät.
Durch die kompakte Bauform mit einer Breite von nur 17,5 mm lässt sich der WAGO 789-1346 platzsparend auf der Hutschiene installieren. Der Federzuganschluss ermöglicht eine schnelle und sichere Verdrahtung ohne zusätzliches Werkzeug.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 789-1346
• GTIN/EAN: 4050821386773
• Produkttyp: Relais-Baustein
• Ausführung: Relaismodul mit Sockel
• Eingangsnennspannung: 24 V DC
• Bemessungssteuerspeisespannung Us: 24 V DC
• Spannungsart zur Betätigung: DC
• Antrieb: Gepolt
• Schaltverhalten des Antriebs: Monostabil
• Anzahl der Kontakte als Wechsler: 2
• Art des Schaltkontaktes: Einfachkontakt
• Nennstrom: 8 A
• Kontaktwerkstoff: Nickel
• Kontaktbeschichtung: Silber
• Mit LED-Anzeige: Ja
• LED-Farbe: Rot
• Mit Handbedienung: Ja
• Komplettgerät mit Sockel: Ja
• Abnehmbare Klemmen: Nein
• Zwangsgeführte Kontakte: Nein
• Anschlussart: Federzuganschluss
• Schutzart: IP20
• Breite: 17,5 mm
• Zolltarifnummer: 85364900
• Ursprungsland: Deutschland
MAẞE
• Breite: 17,5 mm
• Höhe: 90 mm
• Tiefe: 90 mm
EINSATZBEREICHE
• Schaltschrankbau
• Industrielle Automatisierungstechnik
• Maschinensteuerungen
• Steuerungsanlagen
• Signalverarbeitung
• Gebäudeautomation
• Anlagenbau
• Prozessautomatisierung
• Schalten elektrischer Verbraucher
• Wartungs- und Prüfanwendungen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen den WAGO 789-1346 Relais-Baustein für zuverlässige Schaltaufgaben in professionellen Steuerungsanlagen. Die Kombination aus zwei Wechslerkontakten, LED-Statusanzeige und integrierter Handbedienung ermöglicht eine komfortable Installation, Prüfung und Wartung. Durch die kompakte Bauform und die sichere Federzugtechnik ist dieses Relaismodul eine effiziente Lösung für moderne Automatisierungs- und Schaltschrankanwendungen.
