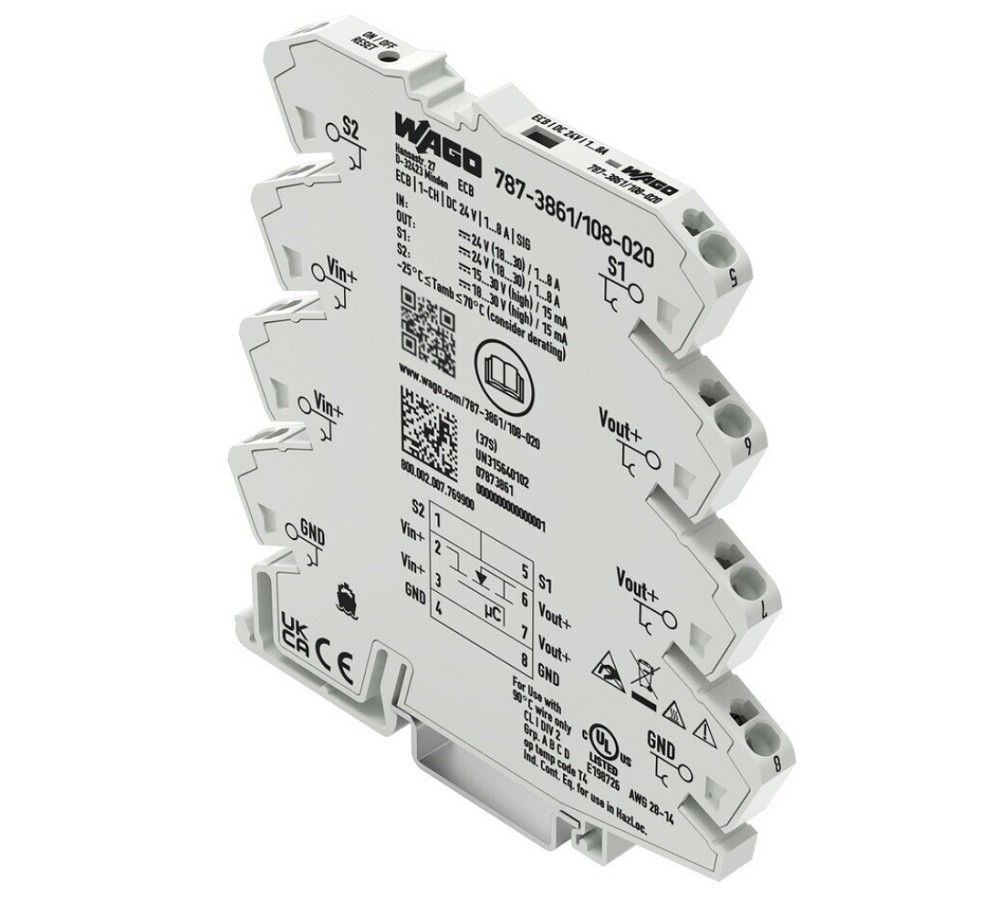

Der WAGO 787-3861/108-020 elektronische Schutzschalter ist eine intelligente Lösung zur sekundärseitigen Absicherung von 24-V-DC-Stromversorgungen. Er überwacht zuverlässig einzelne Stromkreise und schaltet angeschlossene Verbraucher bei Überlast oder Kurzschluss sicher ab.
Durch den einstellbaren Strombereich von 1 bis 8 A lässt sich der Schutzschalter optimal an unterschiedliche Anwendungen und Verbraucher anpassen. Dadurch können Standardnetzgeräte wirtschaftlich eingesetzt werden, während gleichzeitig ein hoher Schutz der angeschlossenen Komponenten gewährleistet wird.
Die kompakte Bauform mit nur 6 mm Breite ermöglicht eine besonders platzsparende Installation im Schaltschrank. Dank der Federanschlusstechnik wird eine schnelle und sichere Verdrahtung ohne Schraubverbindungen ermöglicht.
Der elektronische Schutzschalter verfügt über umfangreiche Diagnose- und Steuerfunktionen. Eine Statusmeldung kann als Einzel- oder Sammelmeldung genutzt werden. Über einen Ferneingang oder einen integrierten Taster können Reset, Ein- und Ausschaltvorgänge komfortabel gesteuert werden.
Durch die Einschaltstrombegrenzung und die Möglichkeit zur zeitversetzten Einschaltung mehrerer Geräte wird eine Überlastung des Netzgerätes durch hohe Summeneinschaltströme verhindert. Damit bietet der WAGO 787-3861/108-020 eine zuverlässige Schutzlösung für industrielle 24-V-Systeme.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 787-3861/108-020
• GTIN / EAN: 4066966363548
• Produktserie: Interface Electronic Serie 787
• Produkttyp: Elektronischer Schutzschalter
• Ausführung: 1-kanalig
• Versorgungsspannung: DC 24 V
• Versorgungsspannungsbereich: 18 bis 30 V DC
• Einstellbarer Strombereich: 1 bis 8 A
• Überstromschutz: ja
• Kurzschlussschutz: ja
• Einschaltkapazität: 50.000 µF
• Ansprechverzögerung einstellbar: 0,01 bis 90 s
• Anschlussart: Federzuganschluss
• Meldekontakt: ja
• Statussignal: Einzel- oder Sammelmeldung möglich
• Reset über Fernzugang oder Taster: ja
• Eingangsspannung: DC
• Externer Stromwandler: nein
• Abnehmbare Klemmen: nein
• 1-Phasen-Überstrom möglich: ja
• 3-Phasen-Überstrom möglich: nein
• 1-Phasen-Unterstrom möglich: nein
• 3-Phasen-Unterstrom möglich: nein
• Schutzart: abhängig vom Einbau
MAẞE
• Breite: 6 mm
• Höhe: 97,8 mm
• Tiefe: 94 mm
EINSATZBEREICHE
• Schaltschrankbau
• Industrielle 24-V-DC-Stromversorgungen
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• SPS-Steuerungen
• Absicherung elektronischer Verbraucher
• Gebäudeautomation
• Steuerungs- und Regelungssysteme
• Schutz sensibler elektronischer Komponenten
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen den WAGO 787-3861/108-020 elektronischen Schutzschalter für professionelle 24-V-DC-Anwendungen mit erhöhten Anforderungen an Sicherheit und Diagnose. Die platzsparende Bauform, der einstellbare Auslösestrom und die umfangreichen Melde- und Steuerfunktionen ermöglichen eine flexible Integration in moderne Schaltschränke. Besonders bei industriellen Steuerungen bietet der Schutzschalter eine zuverlässige Alternative zu herkömmlichen Sicherungslösungen und erhöht die Anlagenverfügbarkeit.
